1. Gateway Climkit
Das Climkit-Gateway wird mit einem 12V AC/DC-Netzteil auf einer DIN-Schiene geliefert und wird über den +
und -
Eingang auf der Oberseite des Gateways angeschlossen.
Es wird über den Ethernet-Port mit dem Netzwerk verbunden.
Der RS485-Eingang A B SG
ermöglicht den Anschluss von Stromzählern und anderen Modbus-kompatiblen Geräten (RS485-Mbus-Konverter, 8-Relais-Modul WP8025 usw.).
Breite des Gateways: 2 DIN-Module.
LED-Anzeigen
Vier LEDs auf der Vorderseite zeigen den Status des Gateways an:
- "Blitz" leuchtet blau: Das Gateway ist korrekt mit Strom versorgt.
- "Erdkugel" blinkt gelb: Das Gateway ist korrekt gebootet, aber nicht mit dem Internet und dem Climkit-Server verbunden.
- Globus" leuchtet gelb: Das Gateway ist korrekt gebootet und die Internetverbindung ist hergestellt.
- Tx und Rx blinken: Das Gateway kommuniziert mit den Geräten, die über RS485 angeschlossen sind.


RS485-MBus-Konverter
MBus-RS485-Konverter ermöglichen den Anschluss von MBus-Zählern (in der Regel Wärme und Wasser) an das Climkit Gateway.
Es gibt zwei Modelle, die von der Anzahl der angeschlossenen Mbus-Zähler abhängen:
- MBus60 für max. 60 Zähler; Breite: 4 DIN-Module.
- MBus200 für max. 200 Zähler; Breite: 8 DIN-Module.
Es ist möglich, mehrere Konverter an ein einziges Gateway anzuschließen.Lieferung mit 24VDC DIN-Schienen-Netzteil.


RS485-Ethernet-Konverter (Modbus RTU zu Modbus TCP)
Der RS485-Ethernet-Konverter ermöglicht es, eine Reihe von Zählern an ein LAN-Netzwerk innerhalb des Gebäudes anzuschließen.
Er ist z. B. nützlich, um zwei entfernte Schalttafeln zu verbinden, ohne ein Gateway hinzufügen zu müssen.Es wird auch verwendet, um RFID-Lesegeräte anzuschließen (siehe RFID-Lesegeräte und Relais).
Das Gerät wird mit einem 24VDC DIN-Schienen-Netzteil geliefert.

2. Routeurs
4G Router - Teltonika TRB140
Der Climkit 4G-Router wird mit seinem 24VDC-Netzteil, einer 3 m langen abgesetzten Antenne und einer aktivierten SIM-Karte geliefert.
Das verwendete Gerät ist ein Teltonika TRB140 (oder gleichwertig). Es wird direkt auf einer DIN-Schiene befestigt.


Wenn das GSM-Signal zu schwach oder nicht vorhanden ist, bestellen Sie eine Antennenverlängerung (5m oder 10m) oder verlagern Sie den Router in einen Bereich mit Signal.
Es wird nicht empfohlen, die Antenne um mehr als 20m zu verlängern.

Anschluss
Nach dem Start zeigen vier LEDs die Stärke des 3G/4G-Signals an. Wenn kein Signal empfangen wird, blinken die LEDs.

Konfiguration
Der Router muss nicht speziell konfiguriert werden, außer wenn bestimmte Geräte eine feste IP-Adresse benötigen (Gateway, das bei Ladestationen verwendet wird, Ethernet-RS485-Konverter usw.).
Router LAN
Für den Fall, dass eine lokale Internetverbindung von einem anderen Router aus verfügbar ist, empfiehlt es sich, ein Subnetz mit einem Standardrouter einzurichten, an das alle Geräte angeschlossen werden (Gateway, Ladestationen usw.).
Das verwendete Gerät ist ein TP-Link TL-R470T+ (oder gleichwertig) mit 4 LAN-Ports + 1 WAN-Port, der mit einem DIN-Schienen-Netzteil 12VDC oder 5VDC (je nach Modell) geliefert wird.

3. Switch
Ethernet-Switch
Der 4G-Router TRB140 verfügt nur über einen einzigen Ethernet-Port. Um weitere Geräte anzuschließen, wird ein 8-Port-Ethernet-Switch verwendet.

PoE-Switch
Ein POE-Switch wird verwendet, um WIFI-Access Points zu verbinden, die über PoE mit Strom versorgt werden.

DIN-Montage

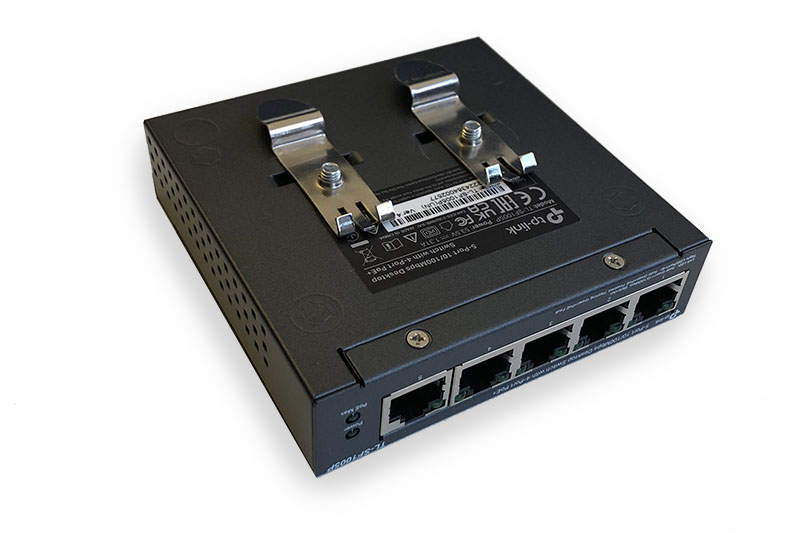

Unsere Switches können mithilfe von zwei Halterungen, die an der Rückseite des Geräts befestigt werden, direkt auf der DIN-Schiene installiert werden.

4. WiFi Access Point (AP)
Die von Climkit gelieferten ABB Terra AC Ladestationen kommunizieren über den Router mit dem Gateway über eine Ethernet- oder WiFi-Verbindung.
WiFi wird in unterirdischen Parkhäusern empfohlen, da es die Installation neuer Ladestationen zu einem späteren Zeitpunkt vereinfacht.
Um die gesamte Fläche des Parkplatzes abzudecken, werden ein oder mehrere WiFi-APs installiert. Die Abdeckung beträgt je nach Topologie des Parkhauses 100 bis 200 m2 pro AP.Der bereitgestellte AP ist ein TP-Link (oder gleichwertig).

6. Cloud Gateway
Das Climkit "Cloud Gateway" besteht darin, das Climkit-Gateway in der Cloud zu virtualisieren, um zu vermeiden, dass ein physisches Gateway installiert werden muss.
Diese Option ist nur in Kombination mit einem Teltonika TRB140 Router und einem RS485-Ethernet-Konverter möglich.
Funktionen, die derzeit in dieser Konfiguration möglich sind:
- Auslesen von Modbus RS485 Stromzählern
