Installer le module I/O 4 relais
Cet article décrit l’installation sur site du module I/O. Pour que l’équipement fonctionne, une configuration sur la plateforme Climkit est également nécessaire. Des liens sont disponibles en fin de document.

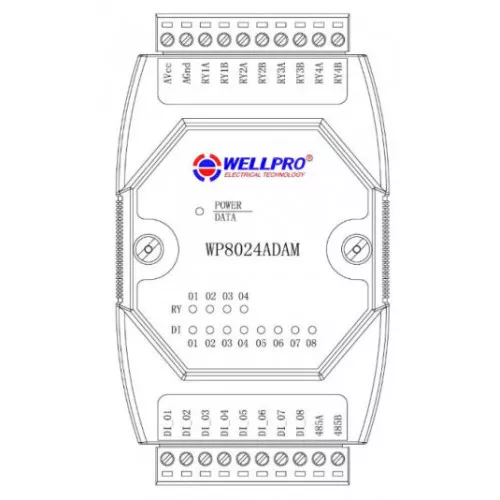

Installation du module I/O
- Installer le module I/O dans le tableau électrique et connecter son alimentation 24V DC aux bornes AVcc (24 V +) et AGnd (24 V -) de l'appareil.
- Connecter le bus RS485 de la Gateway Climkit aux bornes 485A (RS485 A) et 485B (RS485 B) de l'appareil. Il n'y a pas de connexion RS485 GND sur cet appareil.
- Connecter les appareils à piloter aux relais 1 à 4, en entrant par leur borne A et en sortant par leur borne B en haut de l'appareil.
- Connecter les entrées digitales de 1 à 8 en bas de l'appareil.
