Planifier l'optimisation et le stockage de l'énergie
Cet article décrit la planification de l'installation. Pour la mise en œuvre sur site et la configuration des équipements sur la plateforme Climkit, se référer aux liens à la fin de l'article.
Le système de gestion de l'énergie (EMS) de Climkit pilote certains appareils en fonction de la production solaire et gère une batterie de stockage pour valoriser le surplus, par exemple la nuit.
L'électricité solaire produite localement est mieux valorisée : le taux d'autoconsommation augmente, les achats d'électricité au réseau diminuent et le bâtiment gagne en autonomie. Il est également possible de programmer des minuteries afin d'enclencher certains appareils de manière systématique à différentes périodes de la journée.
Cet article se divise en deux parties : le pilotage des appareils et la batterie de stockage.
1. Pilotage des appareils
Le système EMS de Climkit pilote des appareils, via un relais ou un protocole de communication, en fonction de la production solaire excédentaire (refoulée vers le réseau) ou selon des minuteries programmées. Les principaux cas d'usage sont la production d'eau chaude, la pompe à chaleur et la recharge des véhicules électriques.
Production d'eau chaude

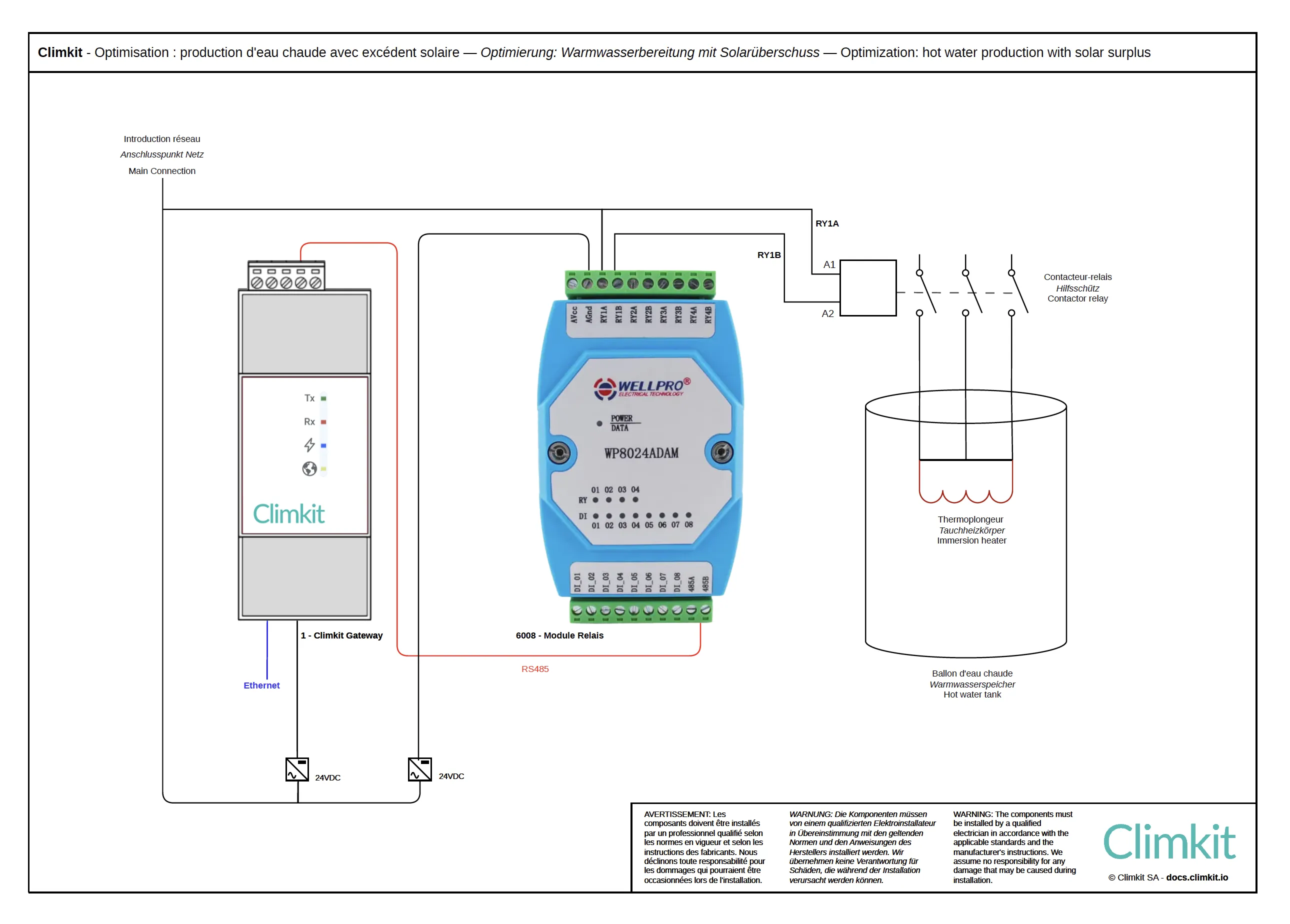

Le système EMS pilote un thermoplongeur (résistance électrique) installé dans le ballon d'eau chaude, uniquement en fonction de la production solaire excédentaire. La puissance de la résistance est paramétrée dans le système EMS de Climkit ; lorsqu'une puissance solaire équivalente ou supérieure est refoulée vers le réseau, le relais enclenche la résistance, qui produit de l'eau chaude pour le chauffage ou l'eau chaude sanitaire.
Le thermoplongeur est bon marché à l'achat et très réactif. Il est souvent déjà présent dans le ballon, comme chauffe-eau principal ou comme appoint d'une pompe à chaleur. C'est un bon moyen de stocker l'énergie solaire sous forme d'eau chaude.
Pompe à chaleur
Une pompe à chaleur (PAC) peut également être pilotée en fonction de la production solaire. Certaines PAC disposent d'un contact libre de potentiel SG-Ready, que la Gateway Climkit pilote selon le même principe que le thermoplongeur, par exemple en relevant la consigne de chauffe lorsque de l'électricité solaire est disponible.
Pour maximiser l'autoconsommation, il est recommandé de programmer la PAC pour qu'elle s'enclenche entre 9 h et 17 h, au moins de mars à octobre, et en hiver lorsque la réserve produite permet de couvrir la nuit. L'impact des heures pleines/creuses est par ailleurs de moins en moins déterminant, les GRD appliquant désormais souvent un tarif élevé en soirée.
Contrôle des bornes de recharge
Les bornes de recharge peuvent être configurées pour recharger les véhicules branchés uniquement avec l'énergie solaire. Cette fonctionnalité ne nécessite aucun équipement supplémentaire au-delà de l'infrastructure prévue pour les bornes de recharge (voir Planifier la gestion des bornes de recharge pour véhicules électriques).
Les utilisateurs souhaitant recharger leur véhicule indépendamment de ce mode peuvent activer le mode de charge correspondant via l'application mobile Climkit.
Offre Climkit
Voici les produits supplémentaires permettant le pilotage des appareils :
- Équipements :
- Module I/O Relais
- Fonctionnalités logicielles :
- Optimisation de l'autoconsommation
- Prestation de mise en place :
- Coordination technique et configuration
Tous ces produits sont commandés directement auprès de Climkit. En règle générale, l'intervention d'un technicien Climkit sur site n'est pas nécessaire pour la mise en service. Les composants sont livrés préconfigurés, ce qui permet à l'installateur d'effectuer facilement la mise en service, avec l'assistance téléphonique du support technique de Climkit si besoin.
Détails des équipements utilisés
Module I/O Relais
Le Module I/O WP8024 fourni par Climkit dispose de 4 relais.
Il est livré avec une alimentation rail DIN 24V DC et se raccorde à la Gateway Climkit via RS485-Modbus (comme les compteurs électriques).
2. Batterie de stockage
Une batterie permet de stocker l'électricité photovoltaïque produite en excédent sur un site, afin de l'utiliser lorsque la production devient inférieure à la consommation.
La Gateway Climkit peut se connecter à la batterie pour :
- relever uniquement les données de la batterie : volumes d'énergie chargés et déchargés, ainsi que le niveau de charge (état de charge) ;
- ou piloter directement la charge et la décharge en fonction de la production excédentaire.
Dans ce second cas, Climkit pilote la batterie au même titre que les autres appareils, à l'échelle de tout le site (RCP), afin de maximiser l'autoconsommation de l'électricité solaire produite localement.
La communication entre la batterie et la Gateway s'effectue via Modbus TCP.
Une batterie peut être raccordée de deux manières :
- Couplage AC : la batterie est raccordée au tableau électrique via son propre onduleur, indépendamment de l'onduleur photovoltaïque.
- Couplage DC : la batterie est raccordée directement à l'onduleur photovoltaïque, dit onduleur hybride.
Couplage AC
Le couplage AC est recommandé pour les installations de moyenne et grande taille, ou lorsqu'un onduleur photovoltaïque standard est déjà installé.

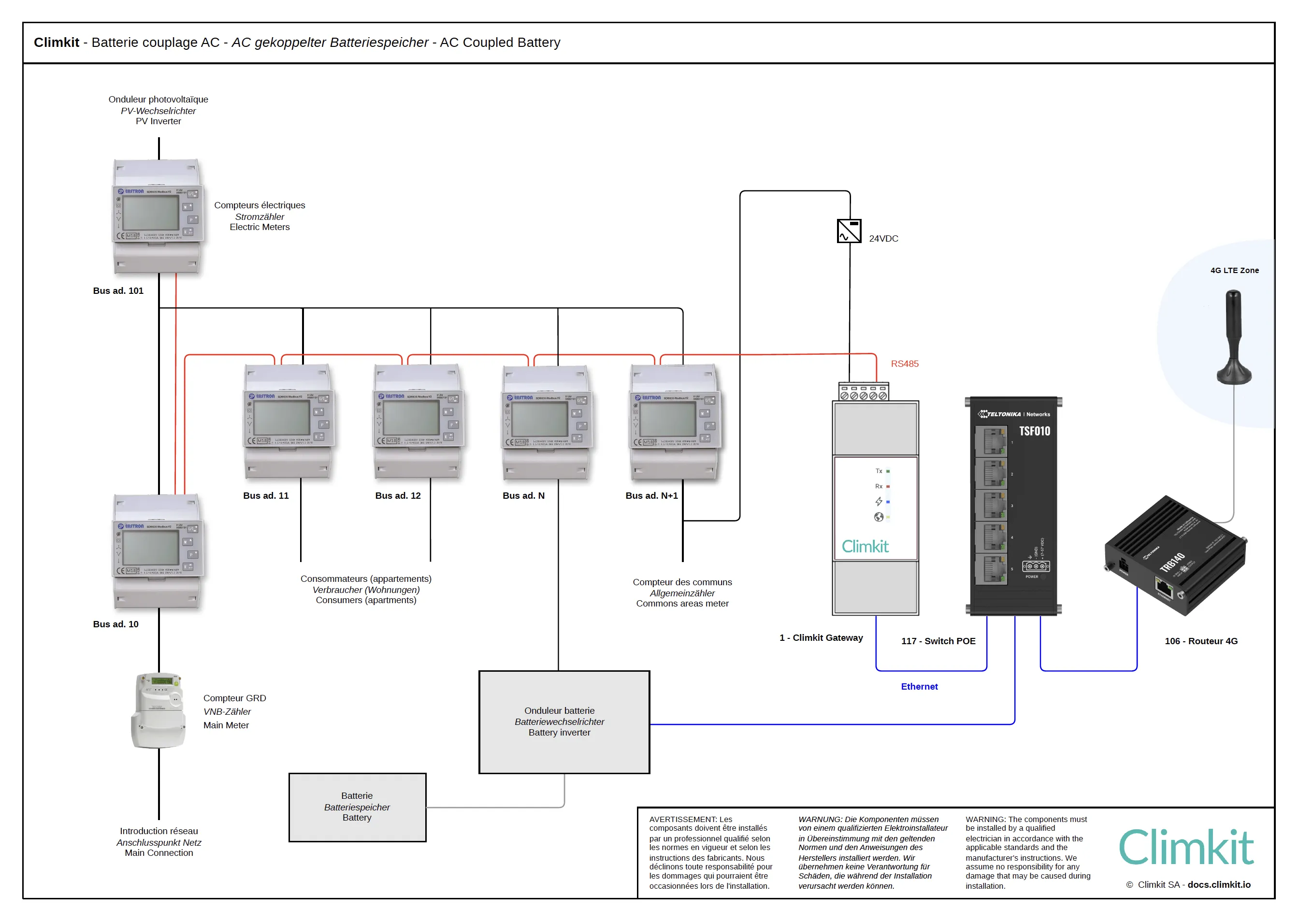

La batterie, équipée de son propre onduleur, est raccordée au tableau électrique comme un départ indépendant. Un compteur privé Climkit dédié est installé sur ce raccordement et configuré en mode « Batterie » sur la plateforme, afin de mesurer les volumes chargés et déchargés et de les intégrer correctement au décompte du RCP.
Couplage DC

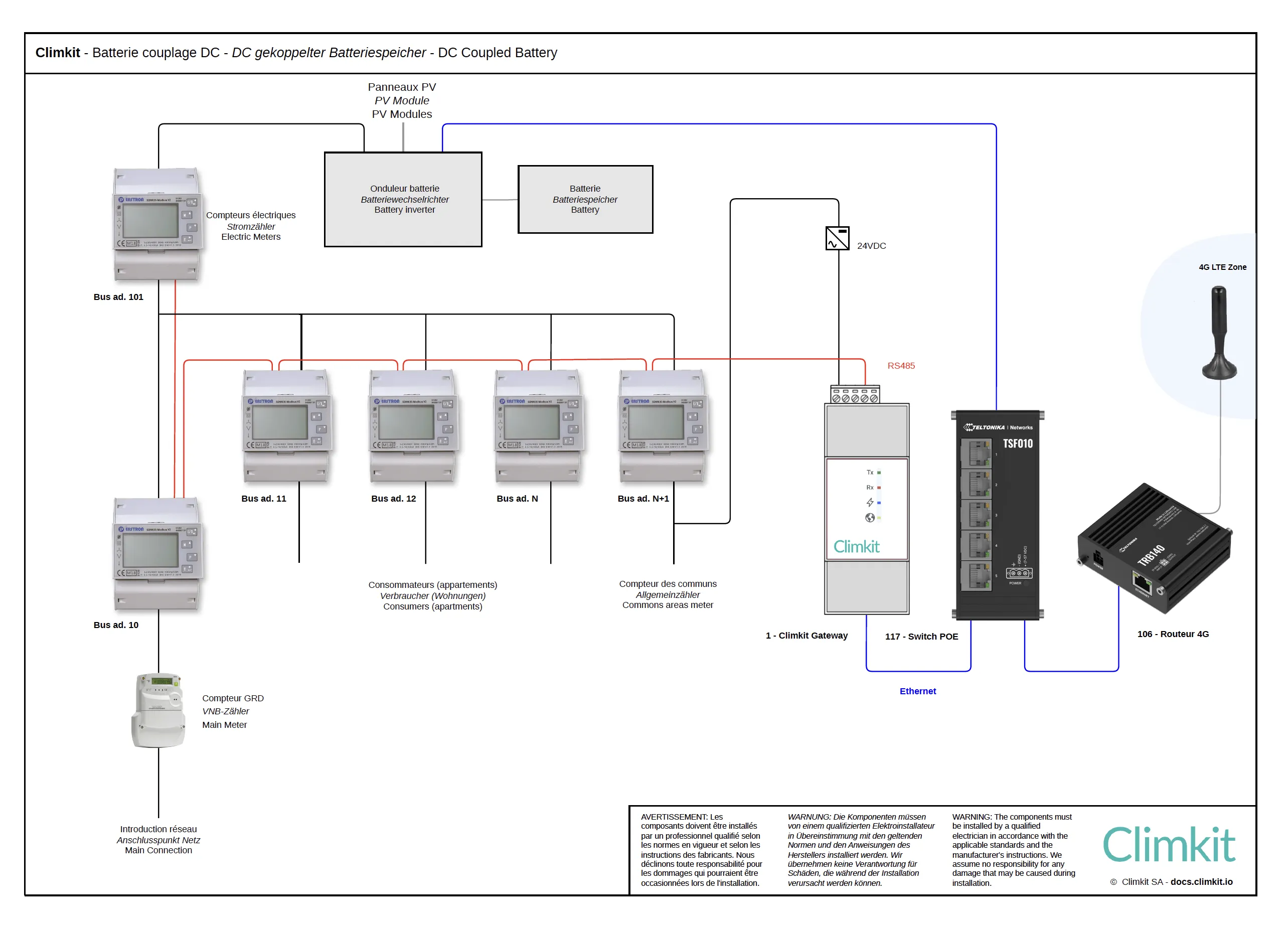

En couplage DC, la batterie est raccordée du côté courant continu, directement à l'onduleur photovoltaïque hybride. Cette configuration est adaptée aux installations équipées d'un onduleur hybride, généralement de petite à moyenne taille. L'onduleur et la batterie étant placés derrière le compteur de production photovoltaïque, aucun compteur de batterie dédié n'est installé : la plateforme ne distingue alors pas la production solaire des flux de charge et de décharge.
Offre Climkit
Voici les produits supplémentaires permettant la gestion de la batterie :
- Équipements :
- Switch Ethernet, si nécessaire pour connecter la batterie
- Fonctionnalités logicielles :
- Gestion de la batterie
- Prestation de mise en place :
- Coordination technique et configuration
Tous ces produits sont commandés directement auprès de Climkit. En règle générale, l'intervention d'un technicien Climkit sur site n'est pas nécessaire pour la mise en service. Les composants sont livrés préconfigurés, ce qui permet à l'installateur d'effectuer facilement la mise en service, avec l'assistance téléphonique du support technique de Climkit si besoin.
