Gateway Climkit et communication
Cet article décrit la planification de l’installation. Pour la mise en œuvre sur site et la configuration des équipements sur la plateforme Climkit, se référer aux liens à la fin de l'article.
1. La Gateway Climkit
La Gateway Climkit est la passerelle de communication qui centralise et gère l'ensemble des équipements des solutions Climkit. Elle permet de collecter et transmettre les données des appareils connectés (compteurs, bornes de recharge, lecteurs RFID, etc.) vers la plateforme en ligne Climkit.
La Gateway Climkit communique avec les équipements via des réseaux série de type RS485 et des réseaux TCP/IP, en utilisant des protocoles de communication standards et ouverts (non propriétaires), notamment Modbus, M-Bus et OCPP.

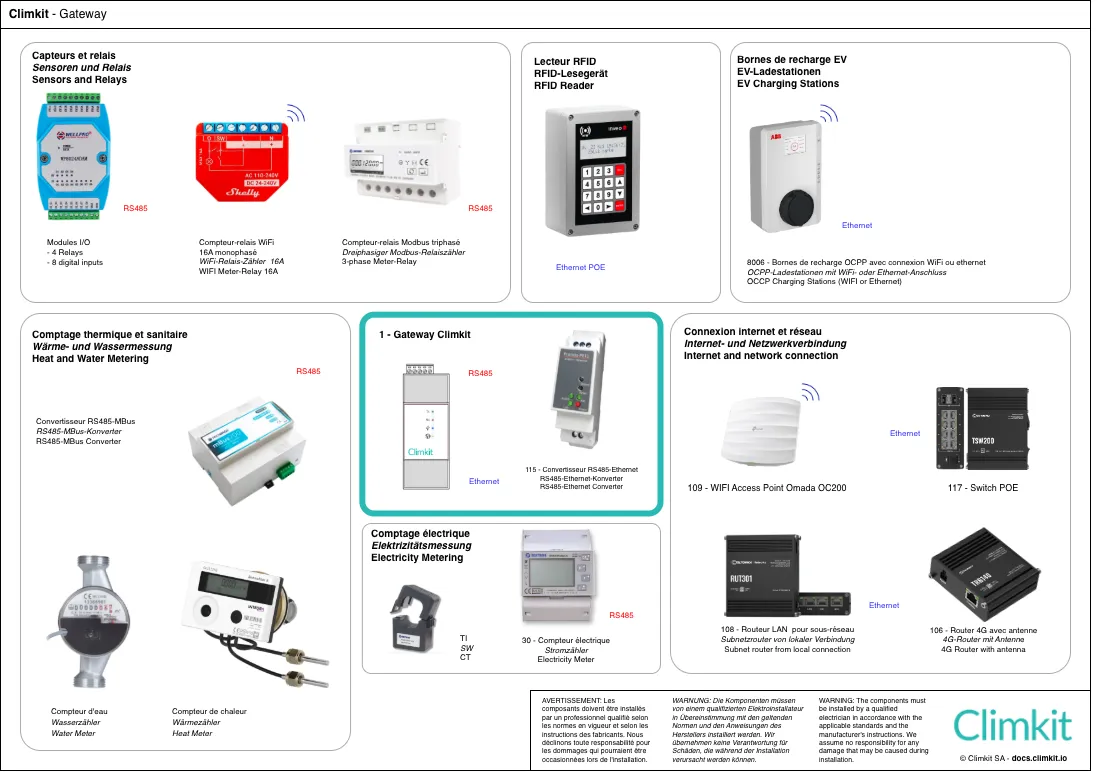

Les principaux équipements qui se raccordent et sont gérés par la Gateway Climkit sont :
- Compteurs d'électricité
- Bornes de recharge pour véhicules électriques
- Lecteurs RFID
- Relais de commande
- Capteurs

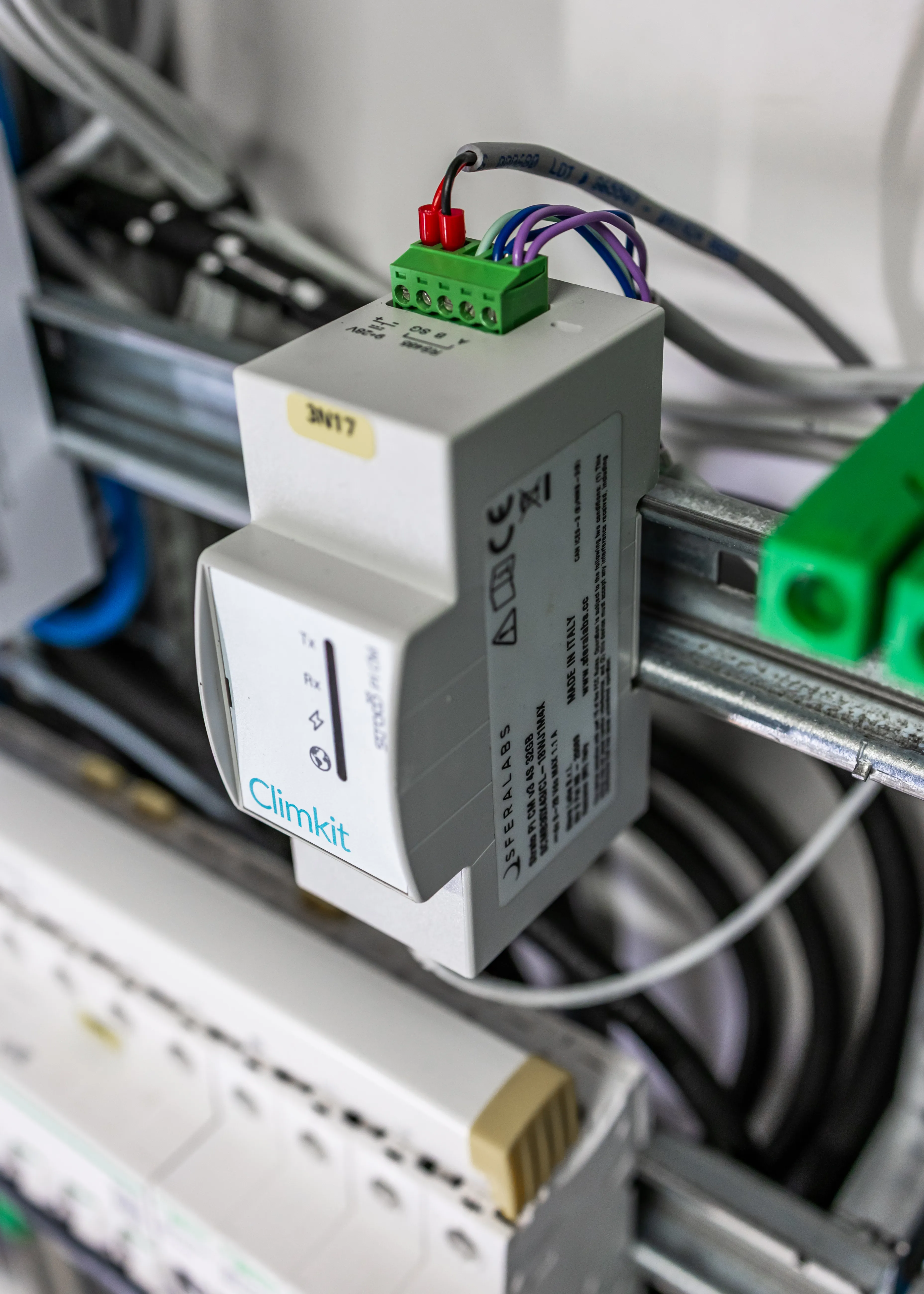

Installation dans le tableau électrique
La Gateway est fournie avec son alimentation 24V DC sur rail DIN.
Elle est connectée au réseau via le port Ethernet RJ45.
Largeur de la Gateway : 2 modules DIN.

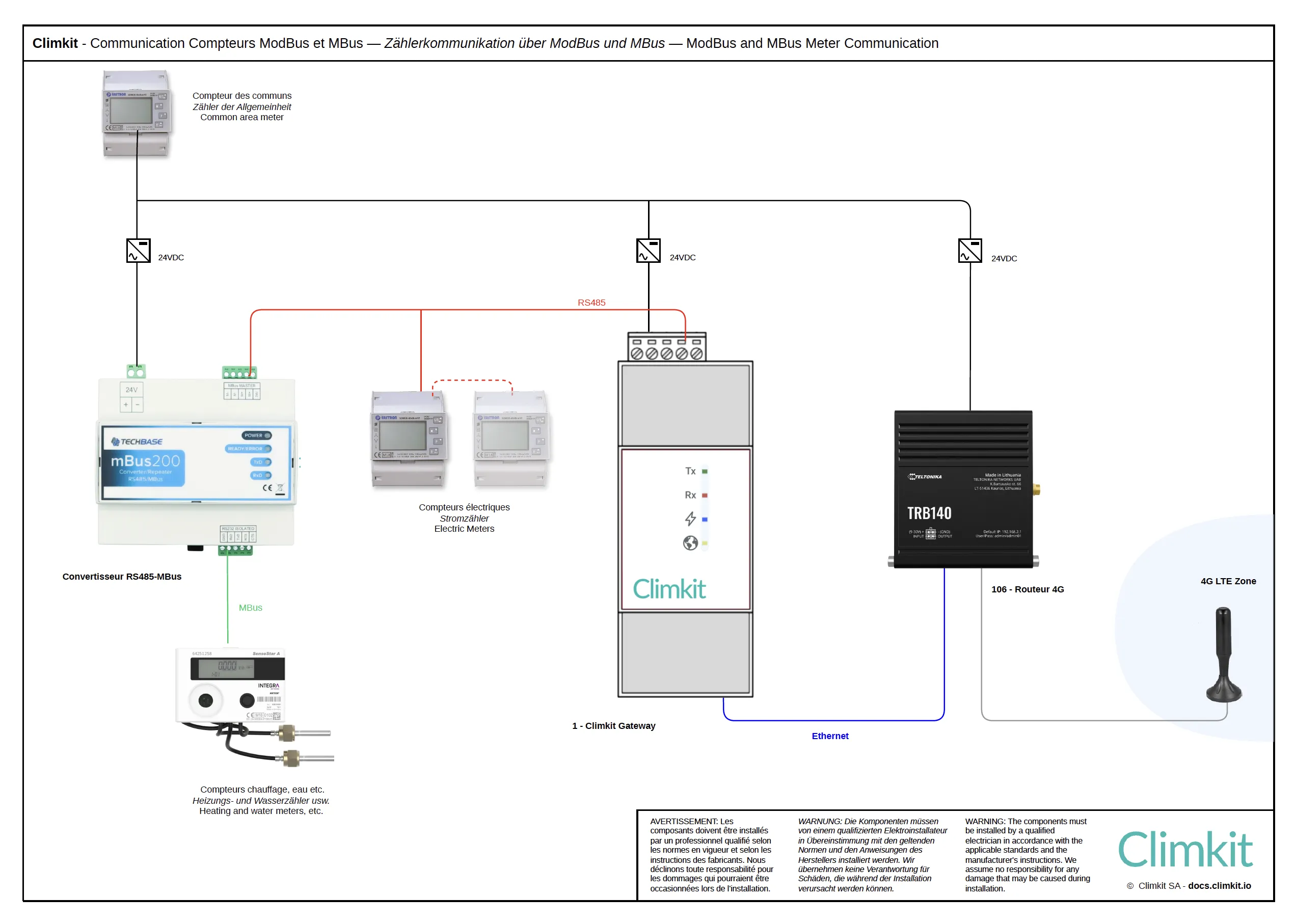

Il est fortement conseillé d'installer un disjoncteur dédié aux appareils de communication Climkit. Celui-ci doit être bien étiqueté. Dans l'exemple ci-dessous, le disjoncteur est associé à la Gateway Climkit et au convertisseur Mbus60.
Raccordement aux compteurs
Le port RS485 permet de connecter directement les compteurs électriques RS485-Modbus.
2. Autres équipements de communication
Routeur 4G
Le routeur 4G est nécessaire lorsqu'aucune connexion internet n'est disponible dans le bâtiment. Il permet ainsi la communication entre les appareils et le portail en ligne Climkit grâce à un abonnement 4G bon marché.

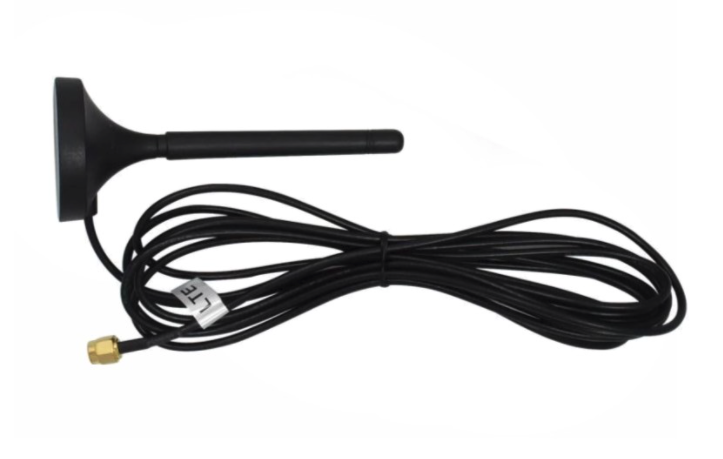

Le routeur est fourni avec un support rail DIN et son alimentation 24V DC, une antenne déportée de 3m et une carte SIM multi-opérateurs activée.

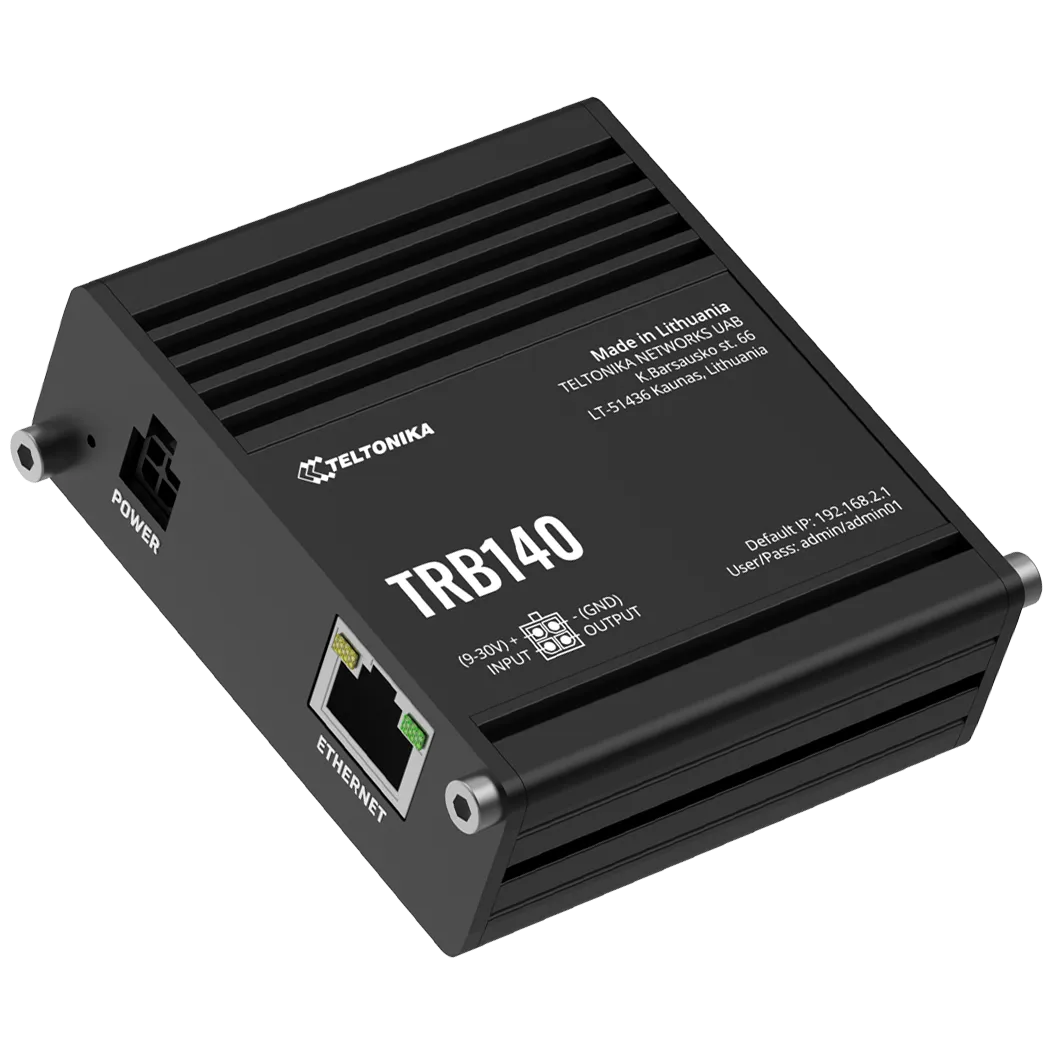

L'appareil utilisé est un Teltonika TRB140 (ou équivalent).
Lorsque le signal 4G est trop faible ou absent, commander une rallonge d’antenne (5m ou 10m) ou déporter le routeur vers une zone avec du signal. Il n'est pas recommandé de rallonger l'antenne de plus de 20m.
Si nécessaire, une antenne extérieure IP65 est fournie pour être installée en façade ou dans un saut-de-loup.
Routeur LAN
Dans le cas où une connexion internet locale est disponible depuis un autre routeur, il est recommandé de créer un sous-réseau avec un routeur standard sur lequel tous les appareils sont connectés (Gateway Climkit, bornes de recharge etc.). Ceci permet d'être indépendant du routeur principal pour la configuration.

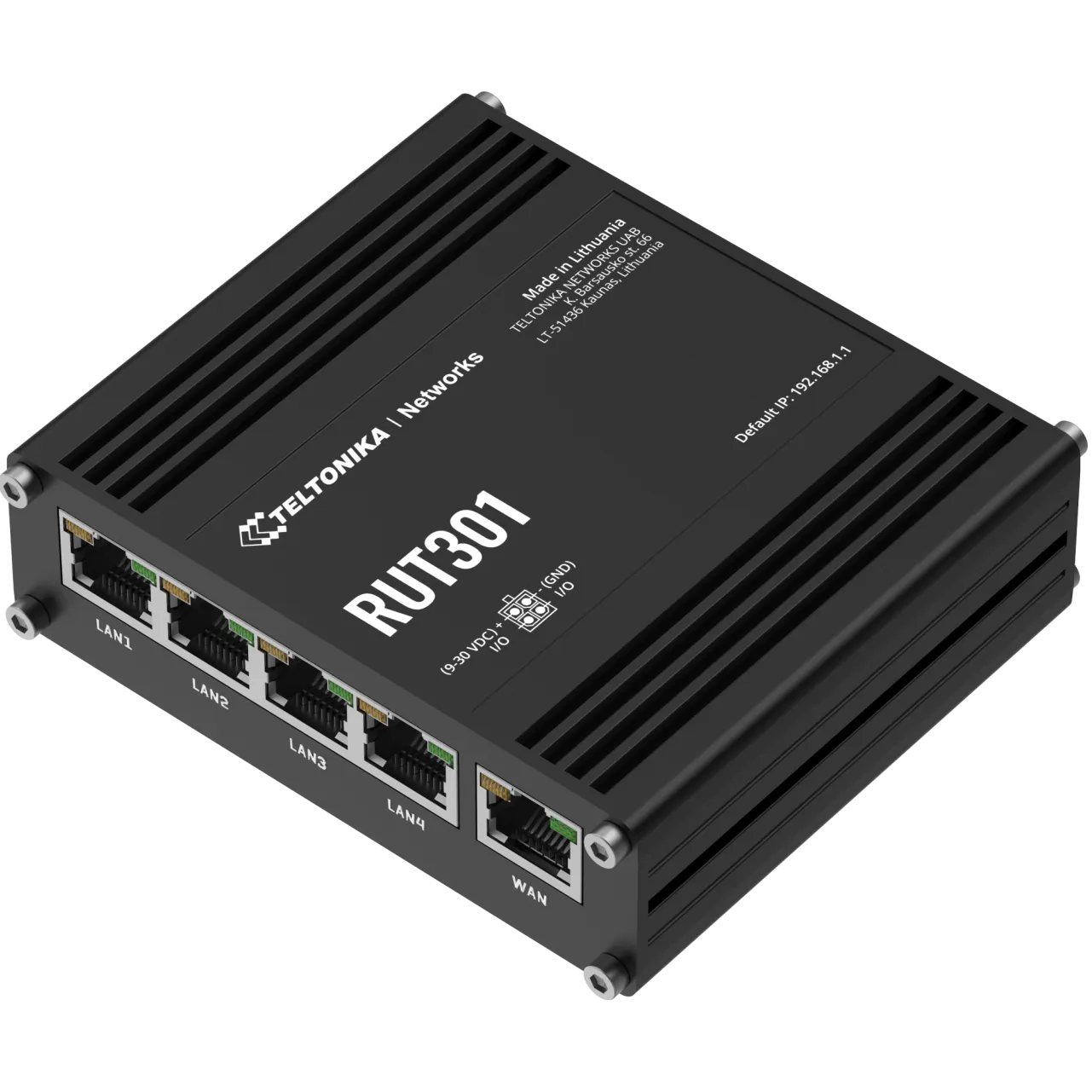

L'appareil utilisé est un Teltonika RUT301 avec 4 ports LAN + 1 WAN, livré avec support rail DIN et son alimentation rail DIN 24V DC.
Convertisseur MBus-RS485

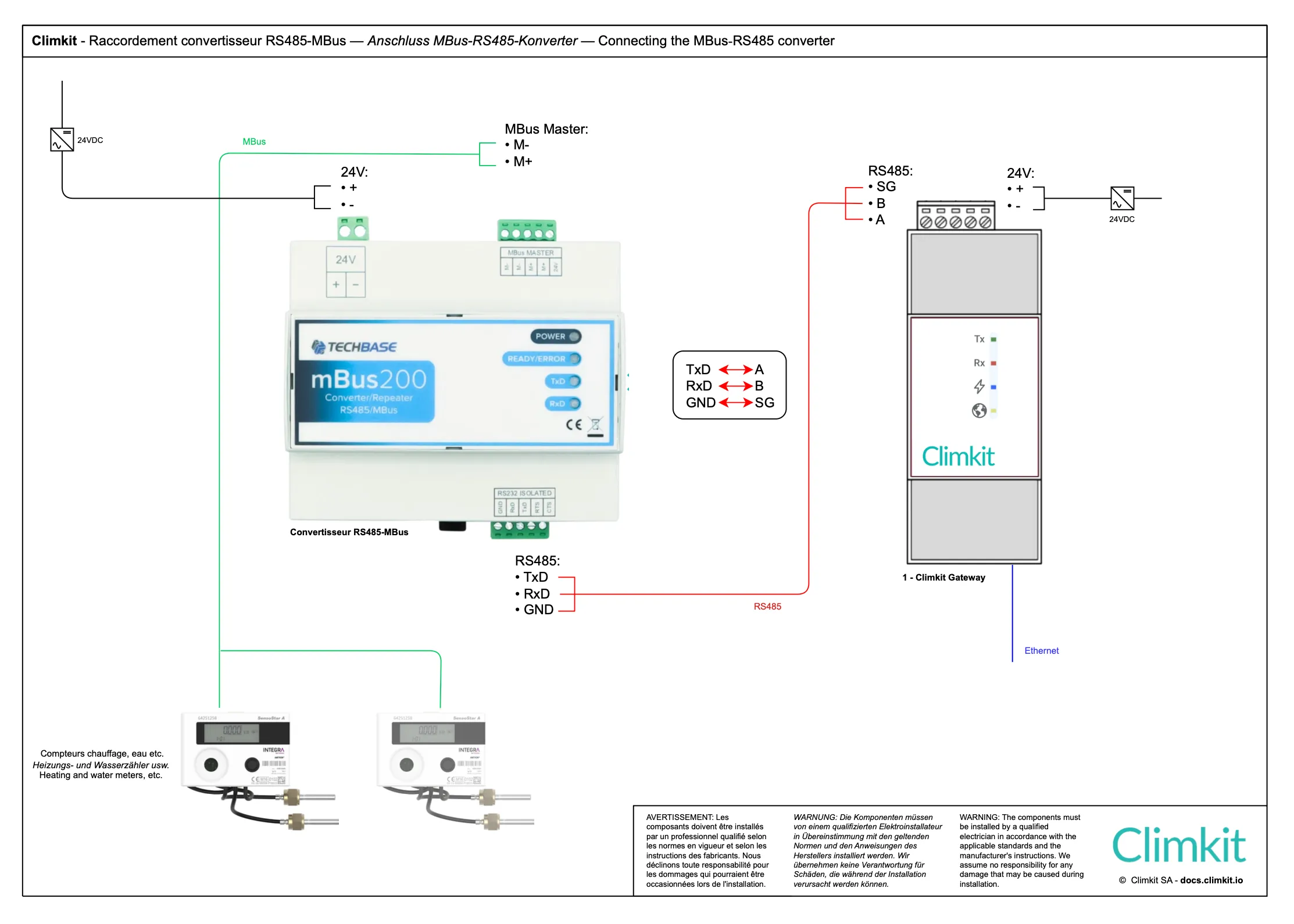

Le convertisseur M-Bus/RS485 permet de connecter des compteurs M-Bus (généralement de chaleur et d'eau) à la Gateway Climkit.
Deux modèles sont disponibles selon le nombre de compteurs à raccorder :

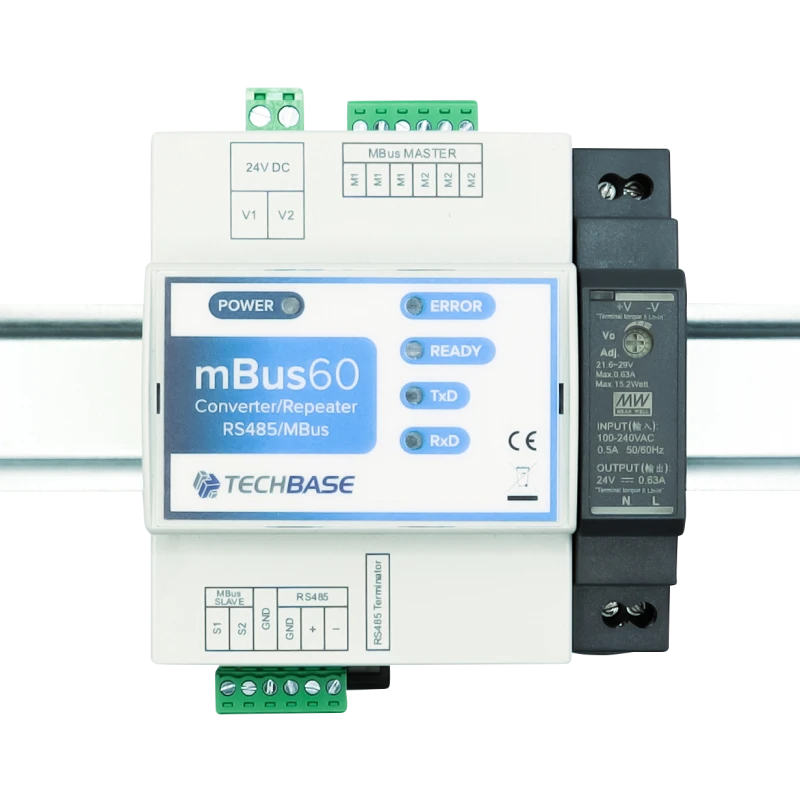

- M-Bus60 : jusqu'à 60 compteurs - largeur 4 modules DIN

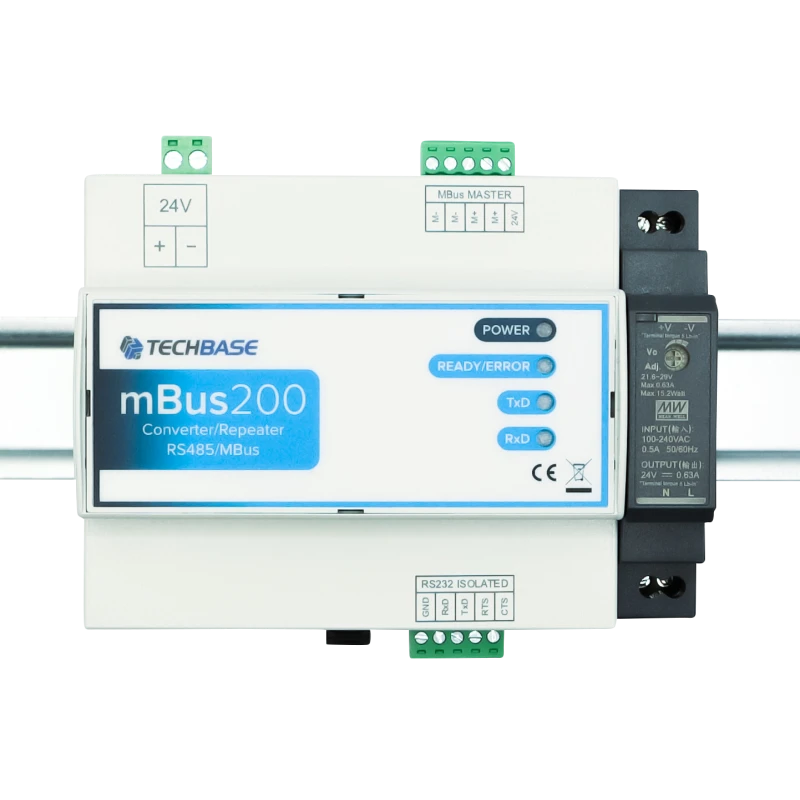

- M-Bus200 : jusqu'à 200 compteurs - largeur 8 modules DIN
Il est possible de raccorder plusieurs convertisseurs sur une même Gateway pour étendre la capacité du système.
Chaque convertisseur est livré avec son alimentation rail DIN 24V DC.
Convertisseur RS485-Ethernet (Modbus RTU vers Modbus TCP)

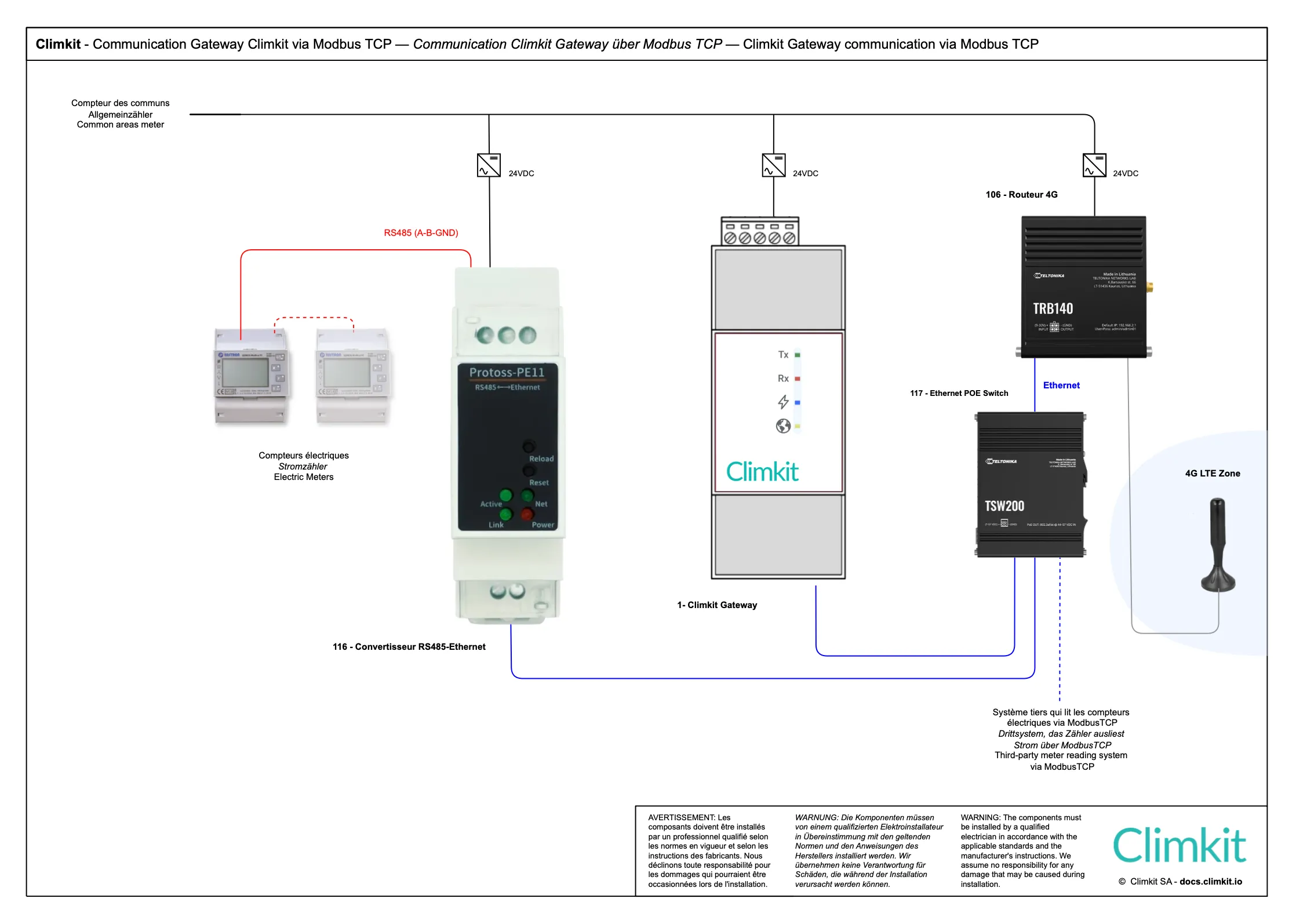

Le convertisseur RS485-Ethernet permet de passer d'un réseau bus RS485 vers un réseau TCP/IP et ainsi de lire des appareils Modbus RTU via Modbus TCP.

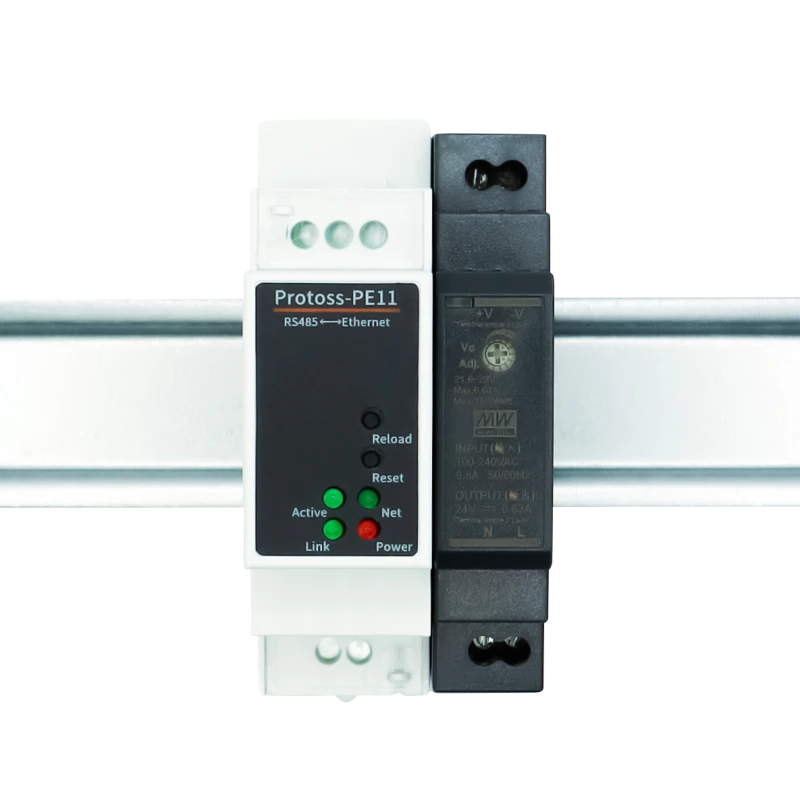

Le modèle fourni est un Protoss-PE11 livré configuré et avec son alimentation rail DIN 24V DC.
Il peut être utilisé pour lire les compteurs électriques directement via le routeur 4G (voir schéma Cloud Gateway) ou pour raccorder des compteurs électriques répartis dans différents tableaux électriques d'un même site, tous reliés entre eux par un réseau IP local (voir schéma Microgrid). Dans ce cas, il suffit d'une seule Gateway Climkit pour lire tous les compteurs du site via Modbus TCP.
3. Autres options de raccordement
Raccordement de plusieurs bâtiments appartenant au même site
Le convertisseur RS485/Ethernet peut être utilisé dans deux configurations principales :
- Configuration Cloud Gateway : Pour lire les compteurs électriques directement via le routeur 4G (voir schéma Cloud Gateway).
- Configuration Microgrid : Pour raccorder des compteurs électriques répartis dans différents tableaux électriques d'un même site, tous reliés entre eux par un réseau IP local (voir schéma Microgrid). Une seule Gateway Climkit suffit alors pour lire l'ensemble des compteurs du site via Modbus TCP.
- Dans le cas où d'autres prestataires doivent lire les mêmes compteurs Modbus, l'installation d'un convertisseur RS485-Ethernet permet des requêtes de lecture simultanées, ce qui n'est pas le cas sur un simple réseau bus RS485.
Switch PoE
Lorsque plusieurs appareils doivent être connectés en Ethernet, un switch est nécessaire.

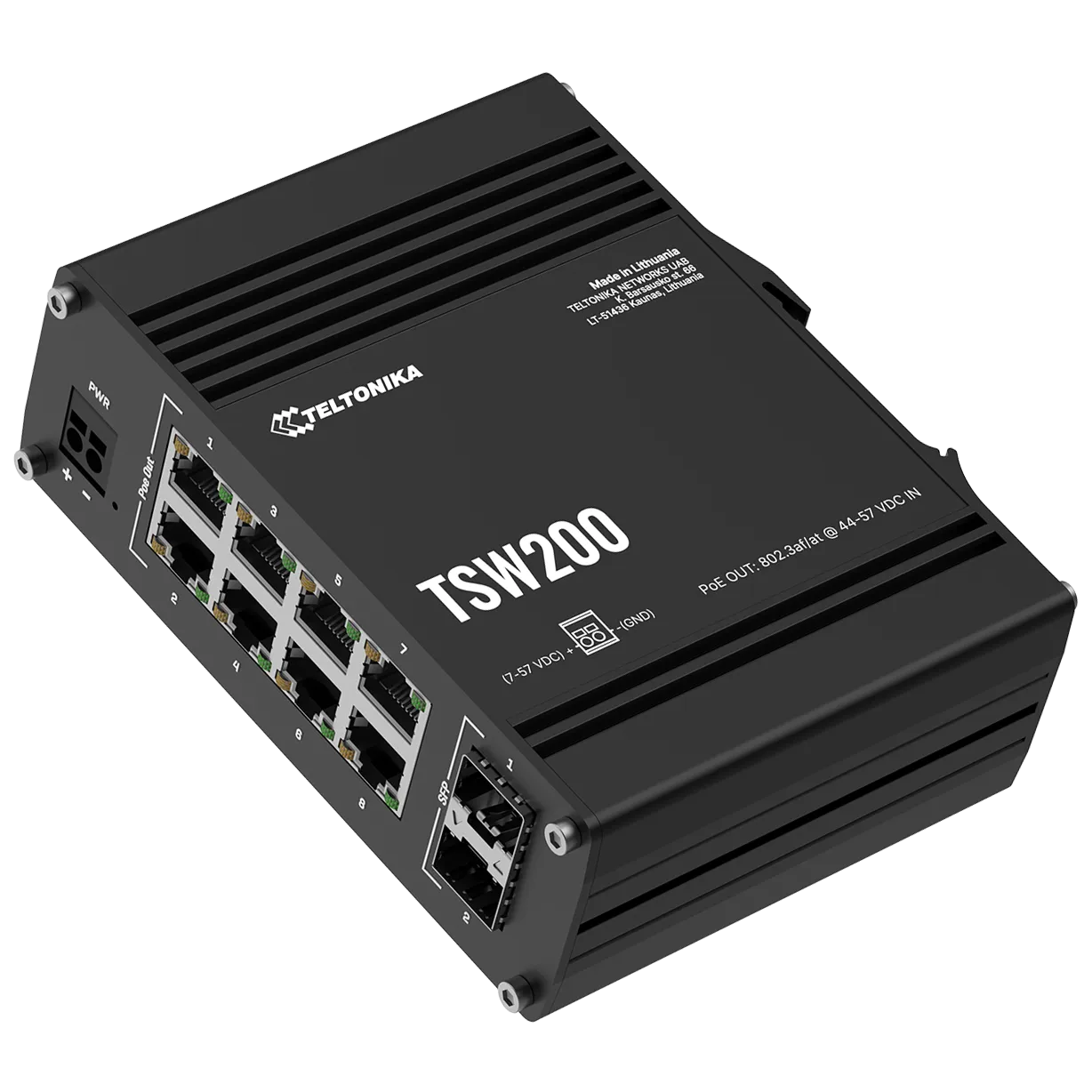

Modèle fourni : Teltonika TSW200 (ou équivalent) - 8 ports Ethernet PoE + 2 ports fibre optique SFP.
Les ports PoE alimentent directement les points d'accès Wi-Fi et les lecteurs RFID en électricité (voir Gestion des buanderie et recharge vélo).
Les ports SFP permettent d'interconnecter plusieurs bâtiments d'un site (voir schéma Microgrid) en fibre optique via un seul routeur internet.
Le switch est livré avec un support rail DIN et son alimentation DIN 48V DC 150W.
