Planification globale d’un site Climkit

Le système de gestion énergétique Climkit couvre les différents besoins liés à la gestion des flux énergétiques sur un site. Selon la configuration du bâtiment et les usages prévus, un projet peut concerner un seul flux énergétique ou en combiner plusieurs.

Cet article présente l’ensemble des solutions proposées par Climkit ainsi que les principales options d’installation techniques associées. Il sert de support à la planification du projet pour identifier rapidement les éléments pertinents et structurer l'installation de manière cohérente.

Les solutions peuvent être déployées indépendamment ou combinées selon les besoins du site. Cette flexibilité permet d'adapter l'installation sans complexité inutile.

Les solutions Climkit

Une solution Climkit correspond à la mise en place de tous les éléments nécessaires à la gestion d’un flux énergétique donné sur un site.

Elle combine des équipements matériels, des fonctionnalités logicielles et des prestations de mise en service, complétées le cas échéant par des services d'exploitation.

Chaque solution permet de mesurer et piloter les consommations, d'en assurer la répartition équitable et la facturation individuelle entre les différents occupants et consommateurs.

Pour chaque solution, une liste de questions préalables sert de support à la réflexion technique et permet d'anticiper les points à clarifier lors de la préparation du projet.

En cas de doute sur la configuration à retenir ou sur la compatibilité avec un site existant, un échange en amont avec Climkit permet de valider un schéma de principe et d'éviter des ajustements ultérieurs.

Communication avec la Gateway Climkit

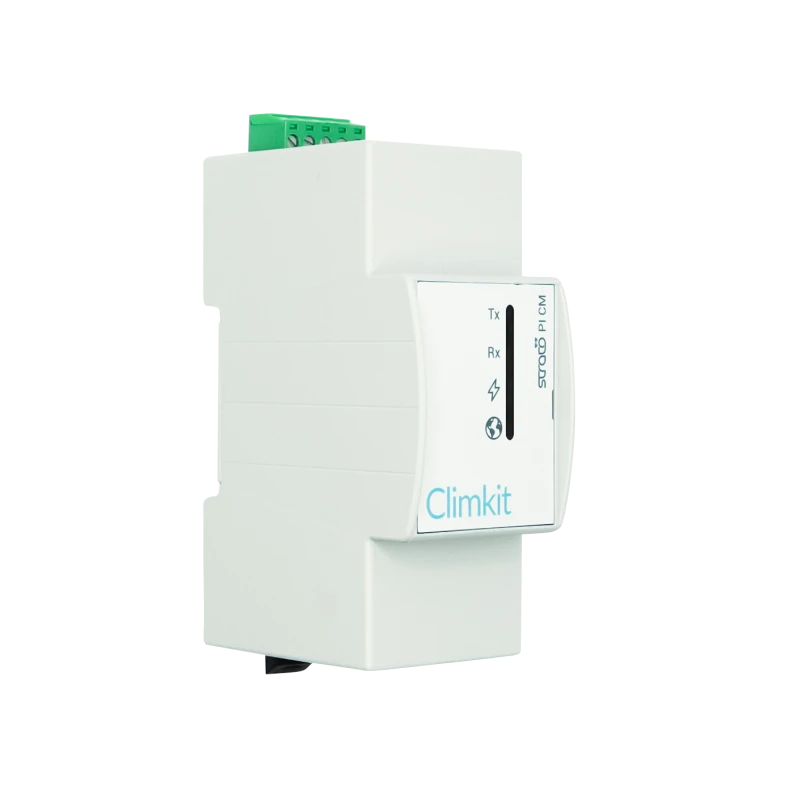

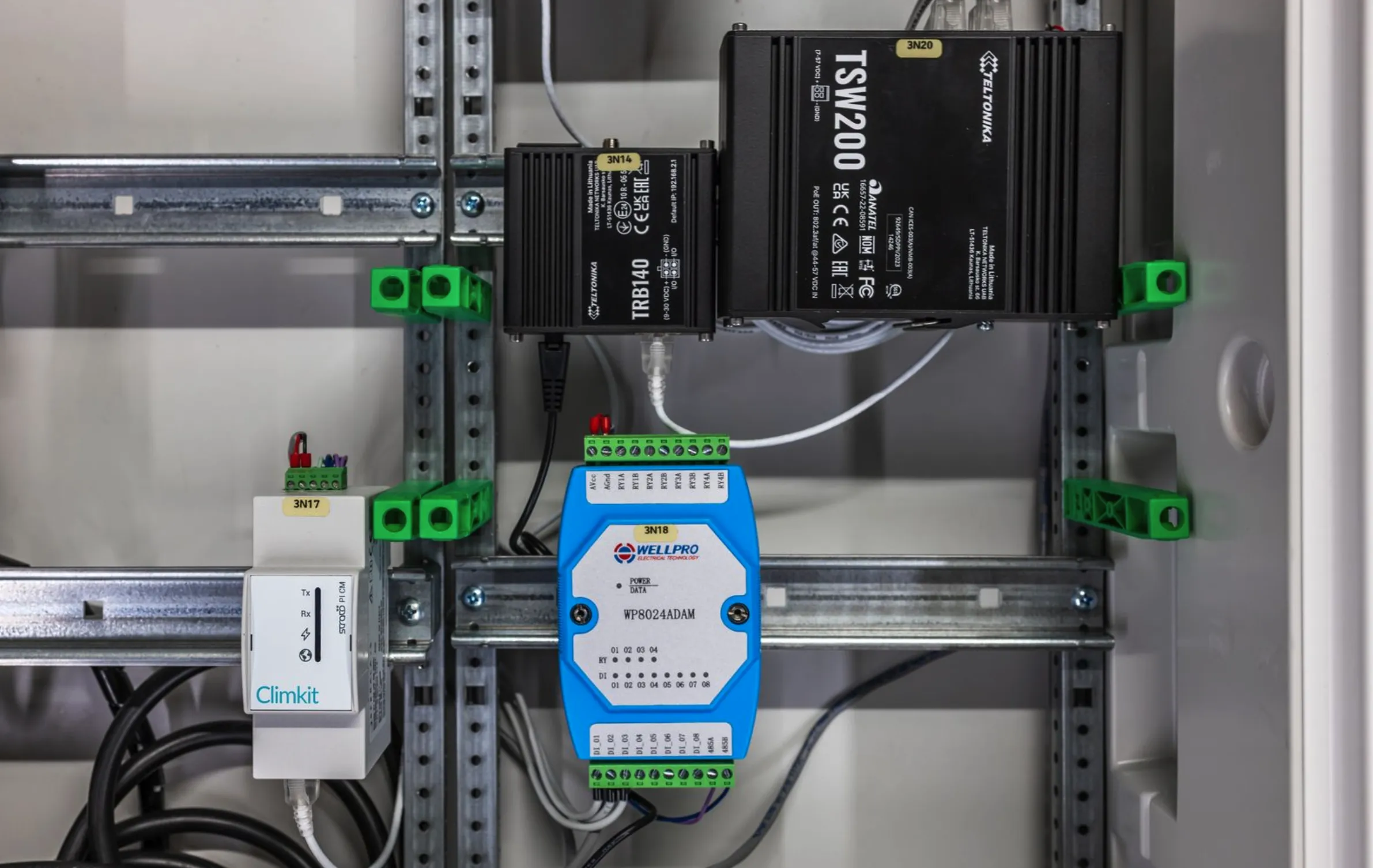

Toutes les solutions Climkit ont besoin de la Gateway afin de communiquer avec les différents équipements installés, notamment les compteurs et les bornes de recharge.

Questions préalables

• Une connexion internet câblée est-elle disponible sur place ou faut-il prévoir un routeur 4G Climkit ?
• Y a-t-il du signal 4G dans le local électrique ou faut-il prévoir une rallonge et/ou antenne extérieure ?
• Y a-t-il plusieurs bâtiments dans le site et plusieurs locaux électriques ? Peut-on les relier par un câble bus ou Ethernet ?

Gestion de l’électricité et RCP

Dans un bâtiment équipé d’une installation photovoltaïque et constitué en Regroupement dans le cadre de la consommation propre (RCP), Climkit assure la gestion complète de l’électricité produite et consommée en reliant les différents compteurs à une passerelle Climkit pour mesurer, répartir et visualiser les flux d’énergie.

Cette approche permet une autoconsommation collective optimisée, tout en assurant une facturation équitable de l’énergie utilisée. Chaque résident peut suivre l’évolution de sa consommation en temps réel sur la plateforme.

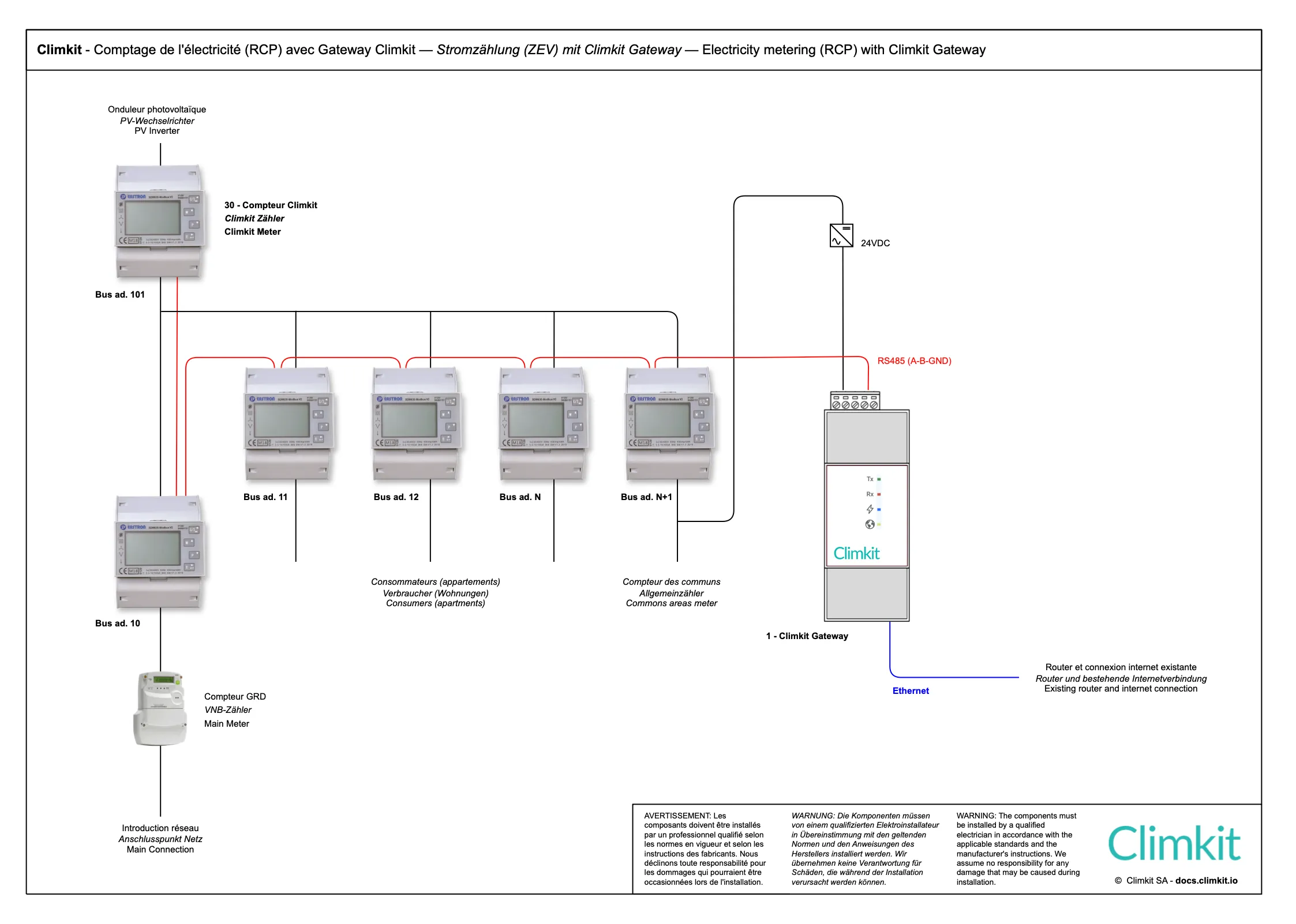

Le principe repose sur des compteurs électriques privés connectés à la Gateway via un bus de communication RS485 et le protocole ouvert Modbus :

Optimisation de l'autoconsommation

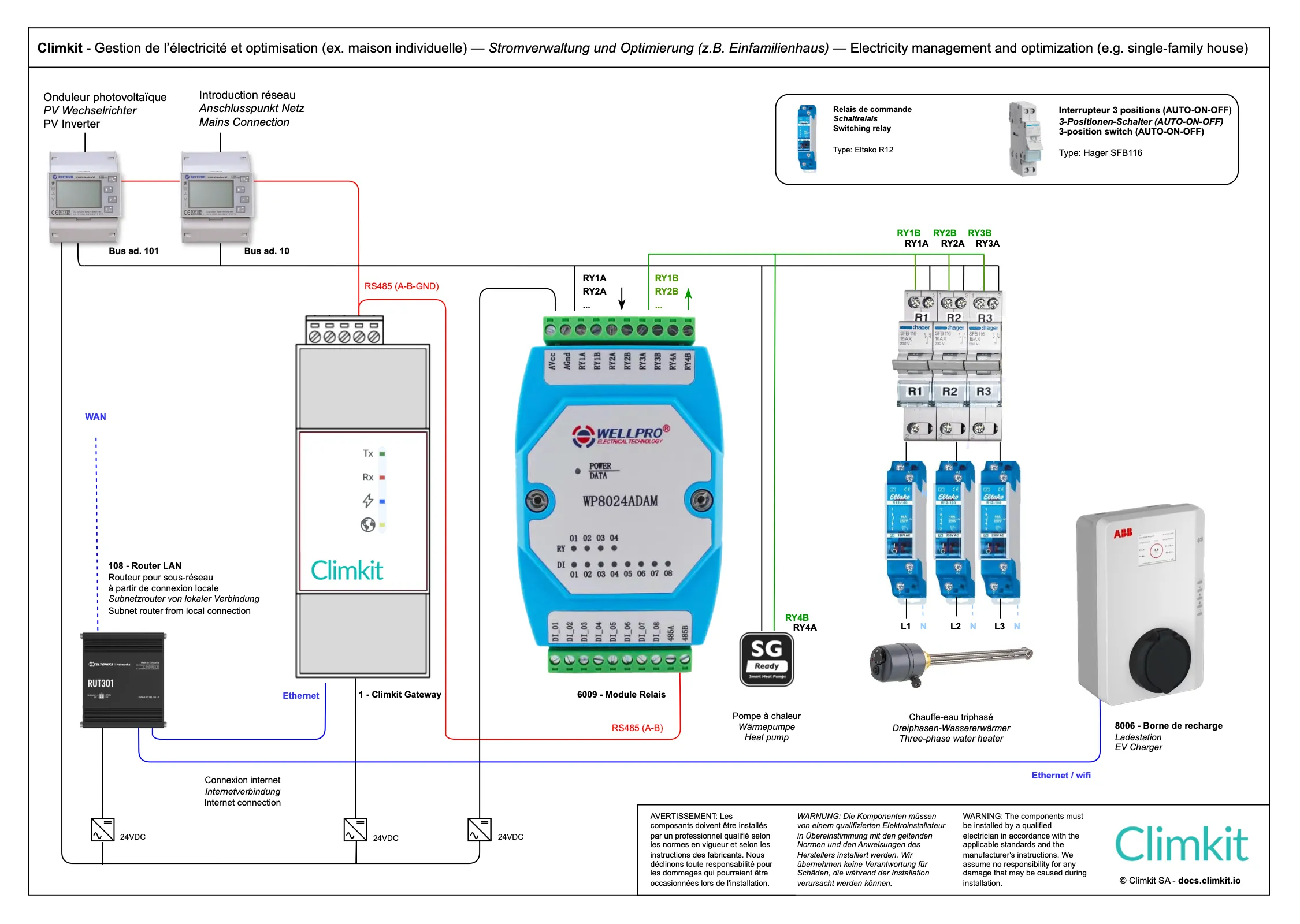

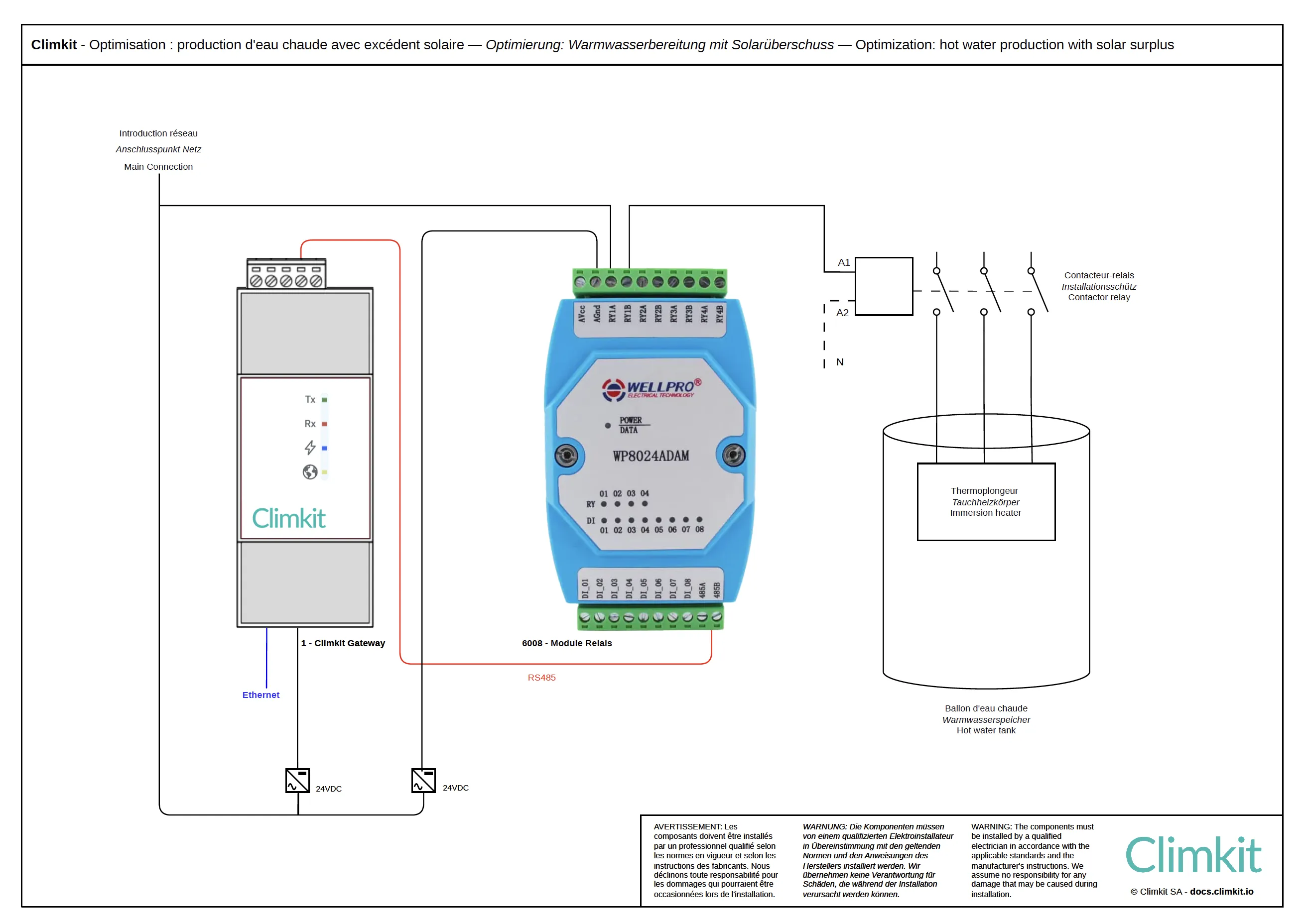

Lorsque des appareils comme chauffe-eau, pompes à chaleur ou bornes de recharge utilisent l'énergie photovoltaïque produite localement, l'option Optimisation de Climkit augmente le taux d'autoconsommation en pilotant certains appareils en fonction de la production d'énergie solaire excédentaire.

Exemples d'installation

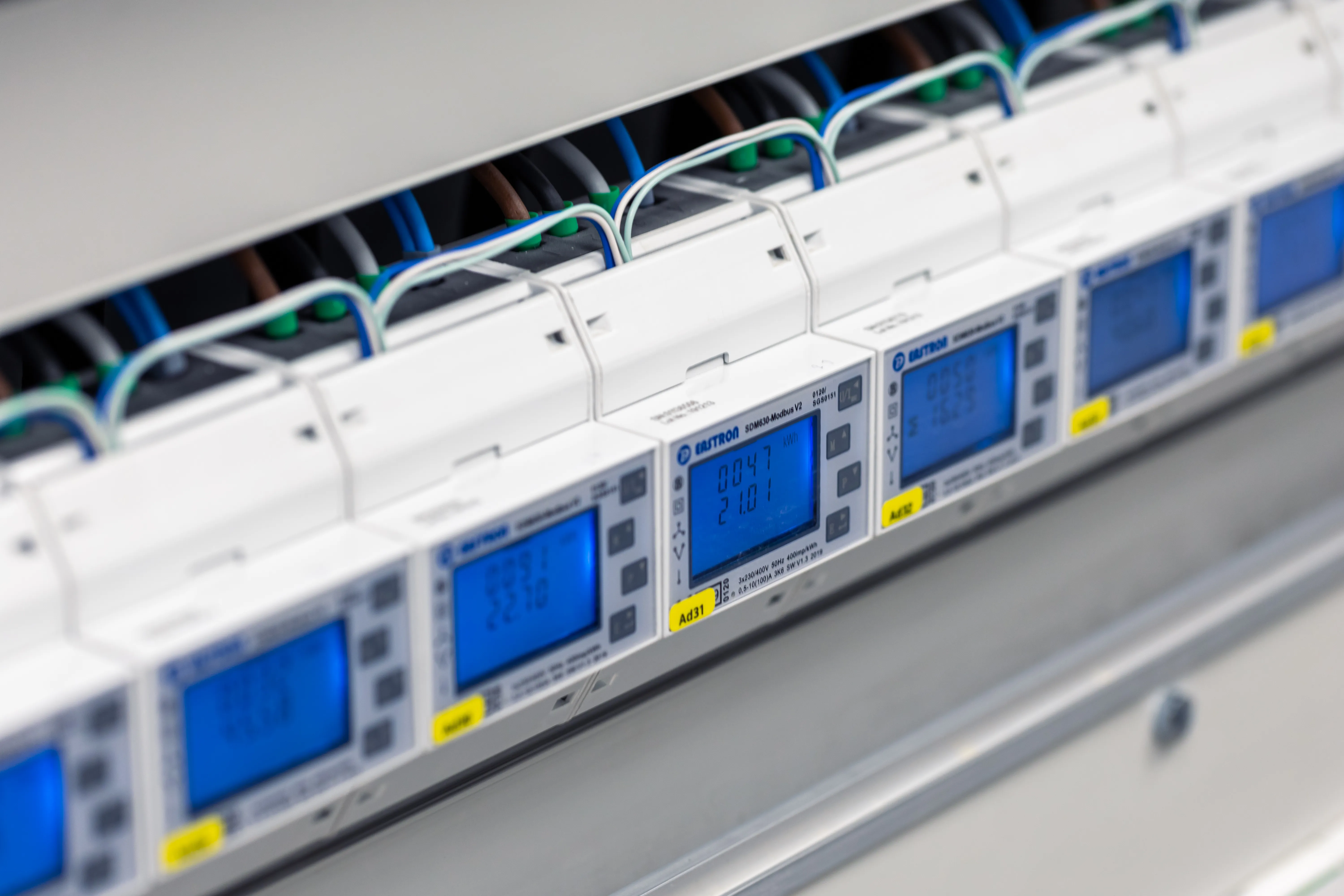

Site en RCP comprenant des compteurs privés pour les appartements, les parties communes, la production photovoltaïque et l'introduction générale au réseau en série du compteur d'introduction du GRD.

Site en RCP avec un tableau de distribution et ses compteurs privés pour les appartements et les communs et un tableau d'introduction avec compteurs privés Climkit et compteurs GRD d'introduction et production photovoltaïque :

Les compteurs sont connectés en série à la Gateway Climkit par un bus de communication RS485.

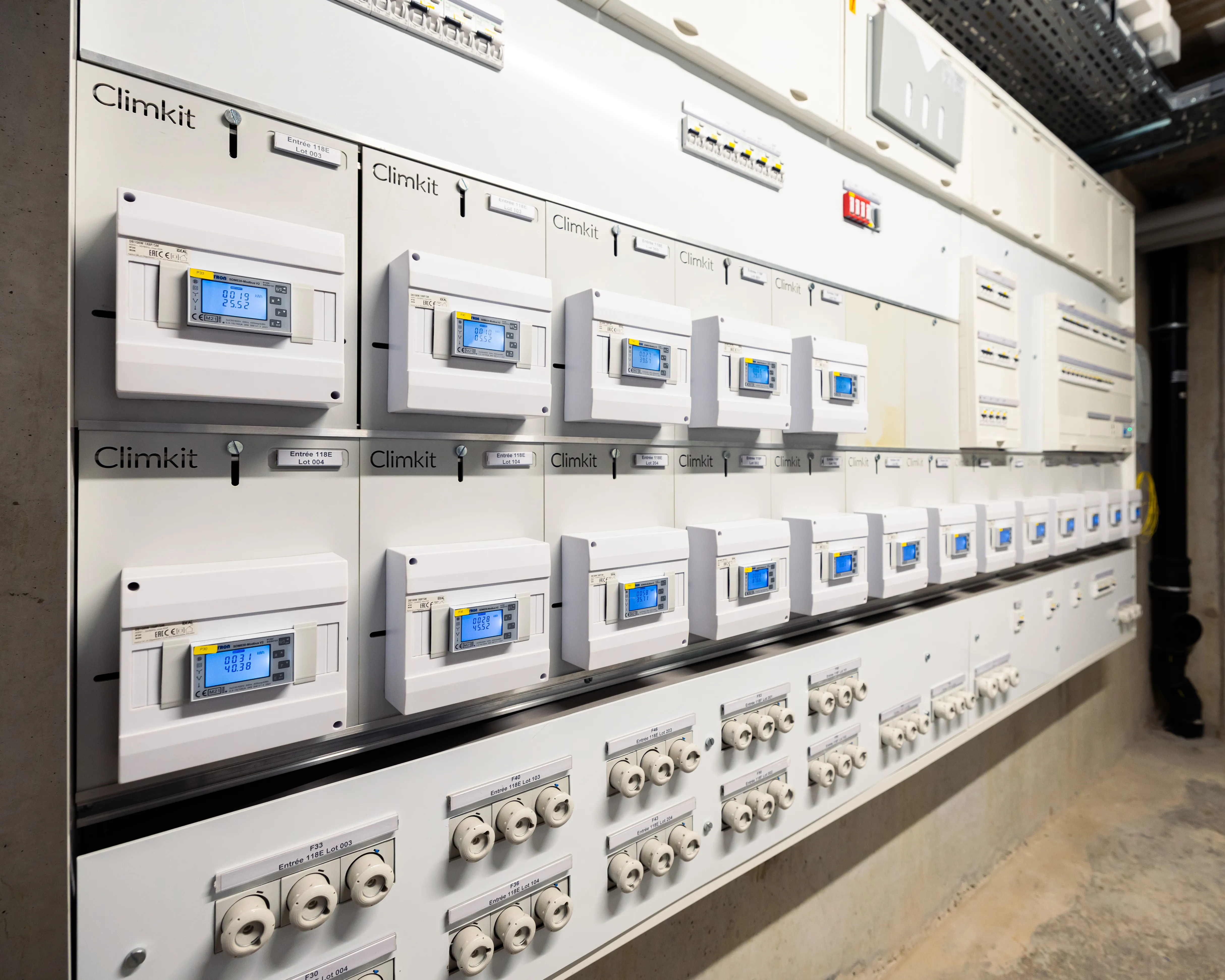

Tableau avec installation des compteurs Climkit sur les emplacements compteur GRD existants grâce au kit T-Box de Climkit (plaque et boîtier DIN) :

Questions préalables

• Est-il prévu de faire la gestion de l'électricité, par exemple dans le cadre d'un RCP ?
• Quel est le nombre et type de compteurs à prévoir ?
  • Introduction générale au réseau électrique
  • Installation(s) photovoltaïque(s)
  • Logements / appartements
  • Locaux annexes, commerces
  • Communs
  • Autres parties communes comme le parking
  • Bornes de recharge pour véhicules électriques
  • Batterie
  • Autres surfaces
• Quels compteurs sont directs (<80A) ?
• Quels compteurs sont indirects avec des TI ? Quel ampérage pour les TI ?
• Est-ce que les compteurs sont intégrés dans le tableau électrique ou est-il prévu de les installer sur les emplacements existants des compteurs GRD ?
• Est-il prévu d'installer un système de stockage (batterie) ?
• Peut-on prévoir l'optimisation de l'autoconsommation en pilotant la PAC ou le chauffe-eau ?

Gestion des bornes de recharge pour véhicules électriques

Climkit permet l'installation et la gestion de bornes de recharge dans les parkings collectifs.

Le système régule la puissance de charge en fonction de la capacité du réseau et de l'énergie disponible, contrôle l'accès via des badges RFID individuels et gère la facturation des recharges pour chaque consommateur.

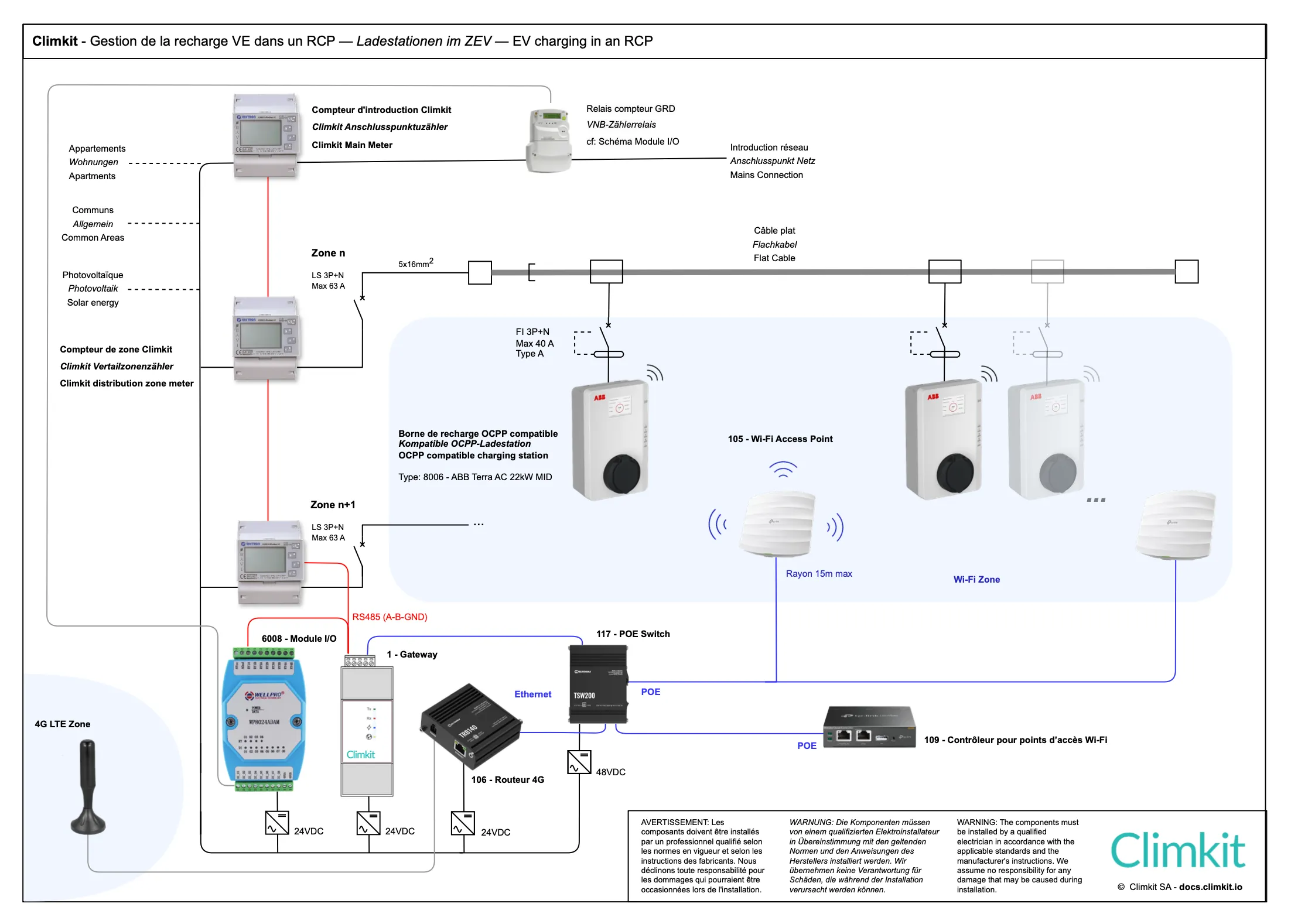

Les bornes communiquent avec la Gateway en Wi-Fi ou Ethernet via le protocole OCPP:

Câble plat et Wi-Fi

Climkit recommande une infrastructure de base constituée d'un câble plat et d'un réseau Wi-Fi pour faciliter l'ajout progressif de bornes sans intervention lourde sur le câblage existant.

Questions préalables

• Est-ce qu'il s'agit d'une installation évolutive avec câble plat ou uniquement quelques bornes ?
• Quel est le nombre de places qui pourraient accueillir une borne de recharge ?
• Quel est le nombre de départs de câble plat prévu dans le tableau électrique ?
• Quel est le nombre de bornes à prévoir immédiatement ?
• Est-ce que les bornes communiquent en Wi-Fi ou sont-elles connectées au réseau IP en filaire via Ethernet/RJ45 ?

Gestion de l’énergie thermique et de l’eau

Climkit assure le relevé des consommations de chauffage et d’eau chaude conformément aux exigences de la réglementation fédérale du décompte individuel des frais d'énergie et d'eau (DIFEE).

Chaque logement ou surface est équipé d’un compteur de chaleur (chauffage) et d’un compteur d’eau chaude, complétés par des compteurs généraux permettant de répartir la part des communs et celle de la production d’eau chaude.

Ces mesures servent à établir des décomptes transparents et précis, fondés sur les consommations réelles plutôt que sur des estimations ou en fonction des surfaces.

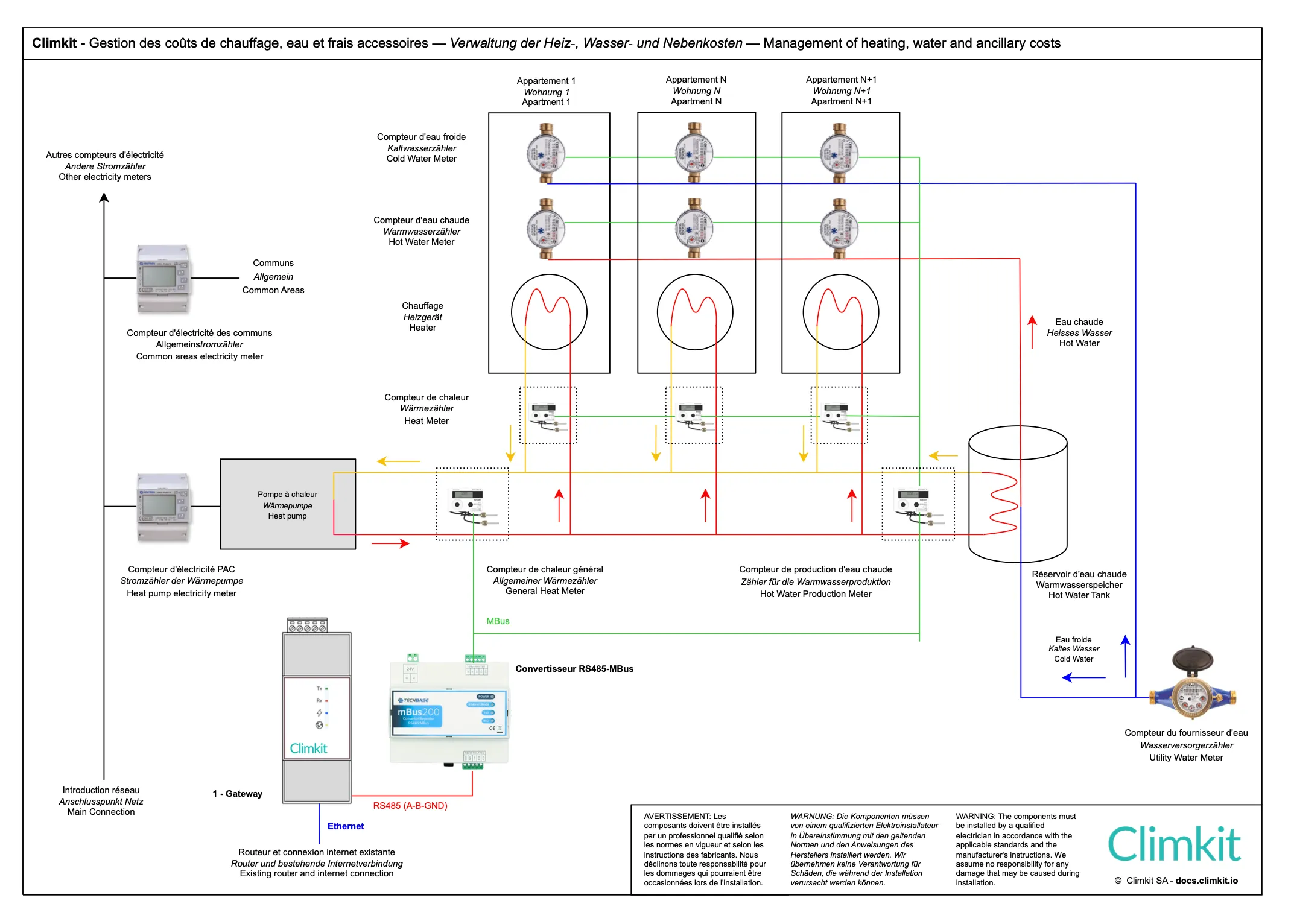

Exemple de collecteur de chaleur situé dans un appartement individuel et muni d'un compteur de chaleur :

Questions préalables

• Est-il prévu d'installer des compteurs de chauffage et d'eau de type M-Bus filaire ?
• Quels types et quel nombre de compteurs sont prévus : eau chaude, eau froide, chaleur ?
• Est-ce que le bus des compteurs est ramené à un seul endroit à proximité du tableau électrique ?

Gestion des buanderies collectives

Climkit propose un système simple et fiable pour la gestion des buanderies communes.

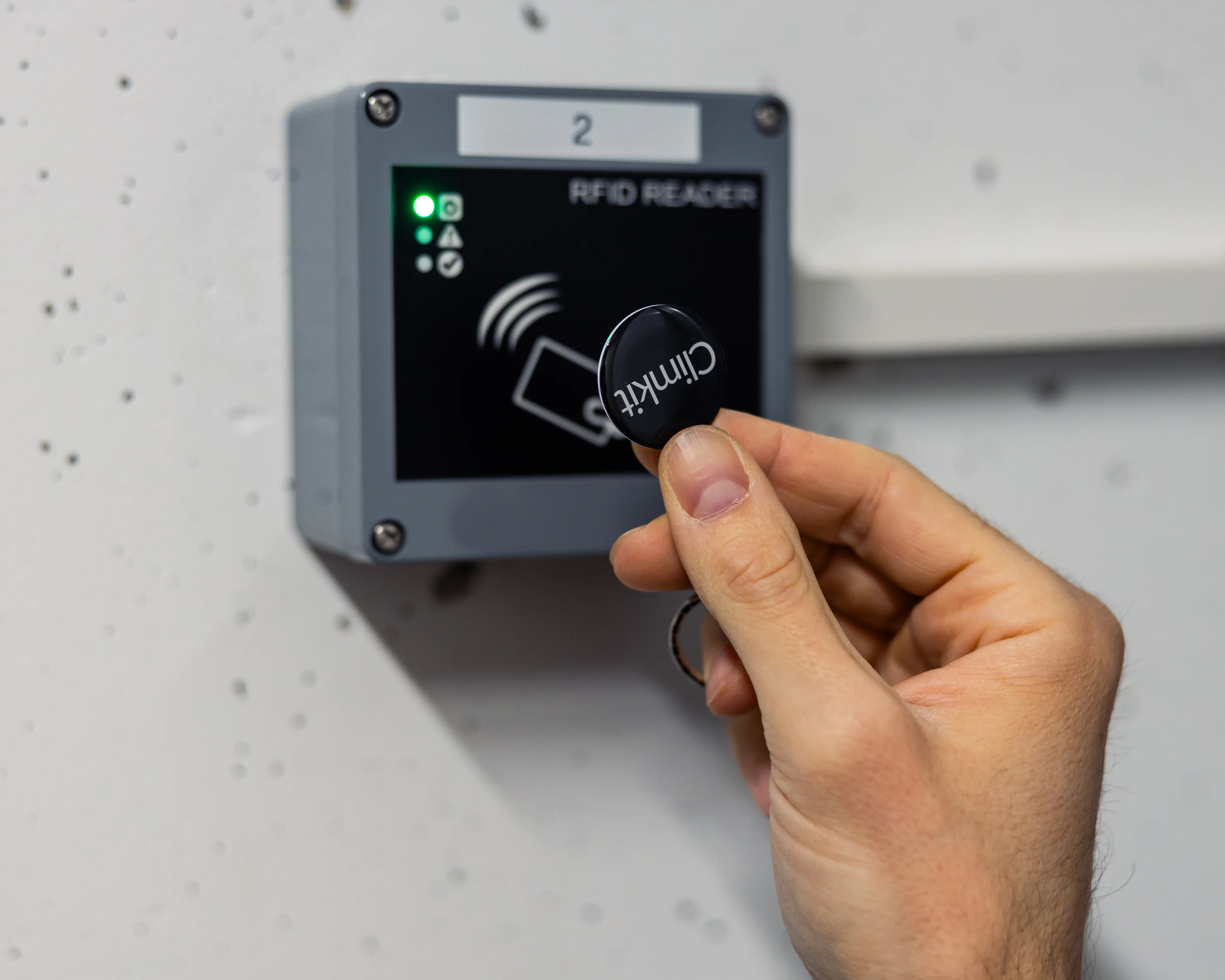

Un lecteur RFID connecté à la Gateway identifie les utilisateurs et enclenche l’alimentation électrique des machines à laver, des sèche-linge ou des secomats.

Ce système s’intègre naturellement avec les autres solutions Climkit, permettant de regrouper l’ensemble des consommations sur la même plateforme.

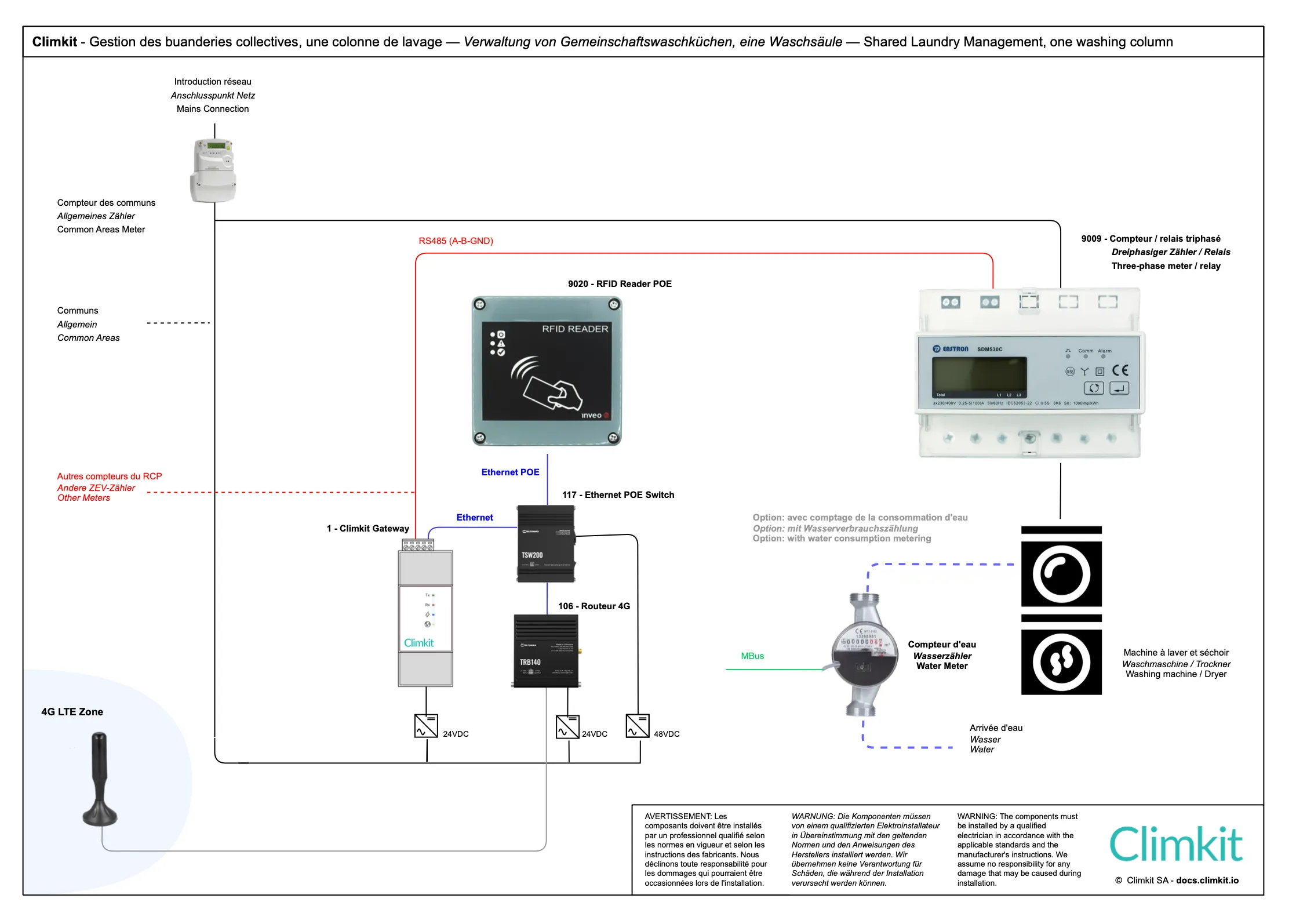

Colonne de lavage avec lecteur RFID fixé au mur à gauche

RFID sans clavier pour colonne de lavage simple

Questions préalables

• Quel est le nombre de buanderies ?
• Combien de machine à laver, sèche-linge et secomat par buanderie ?

Gestion de la recharge pour vélos électriques

Climkit permet d'installer des prises connectées qui offrent aux résidents de recharger leurs vélos ou scooters électriques.

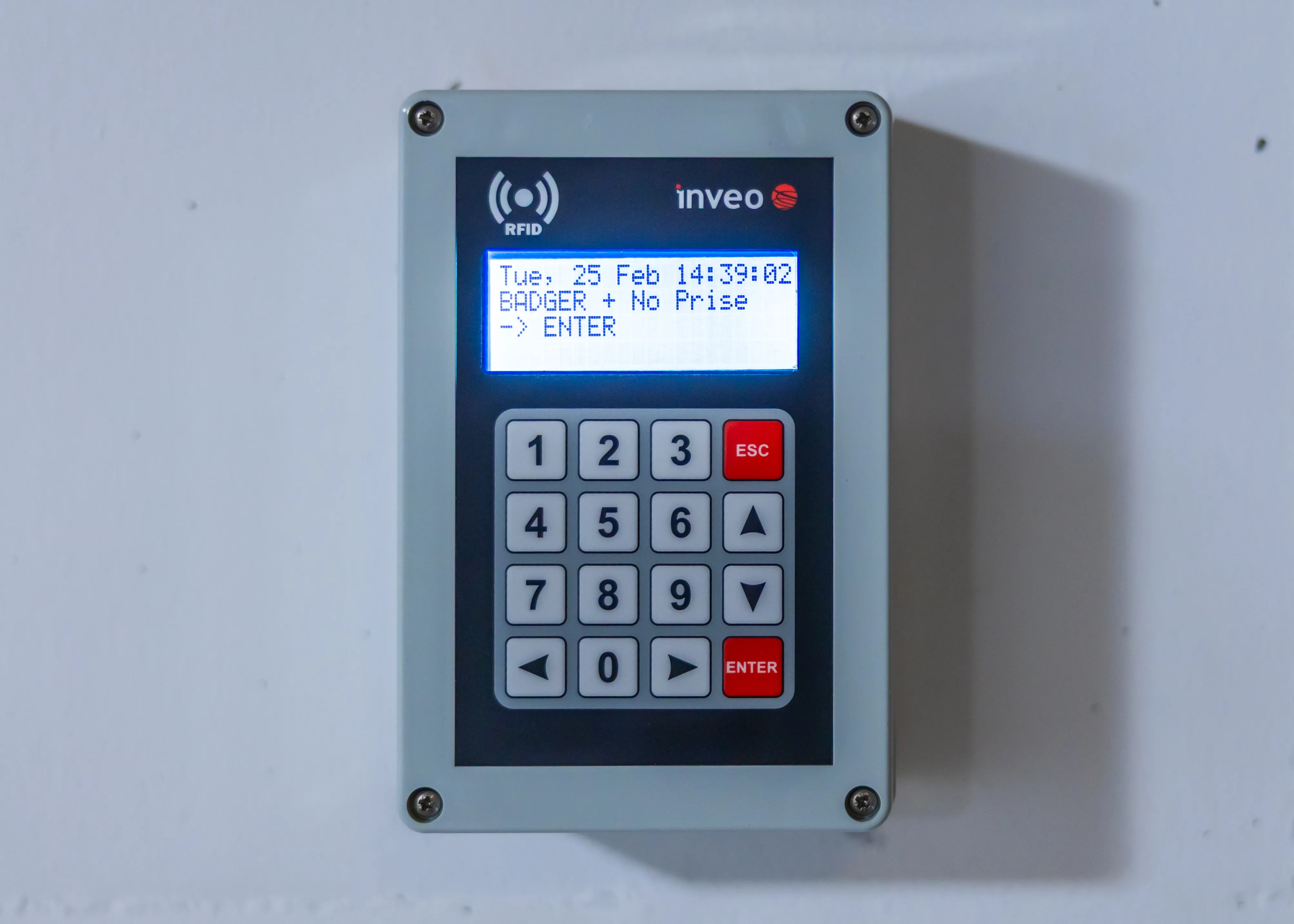

L’accès se fait par badge RFID et les consommations sont comptabilisées individuellement.

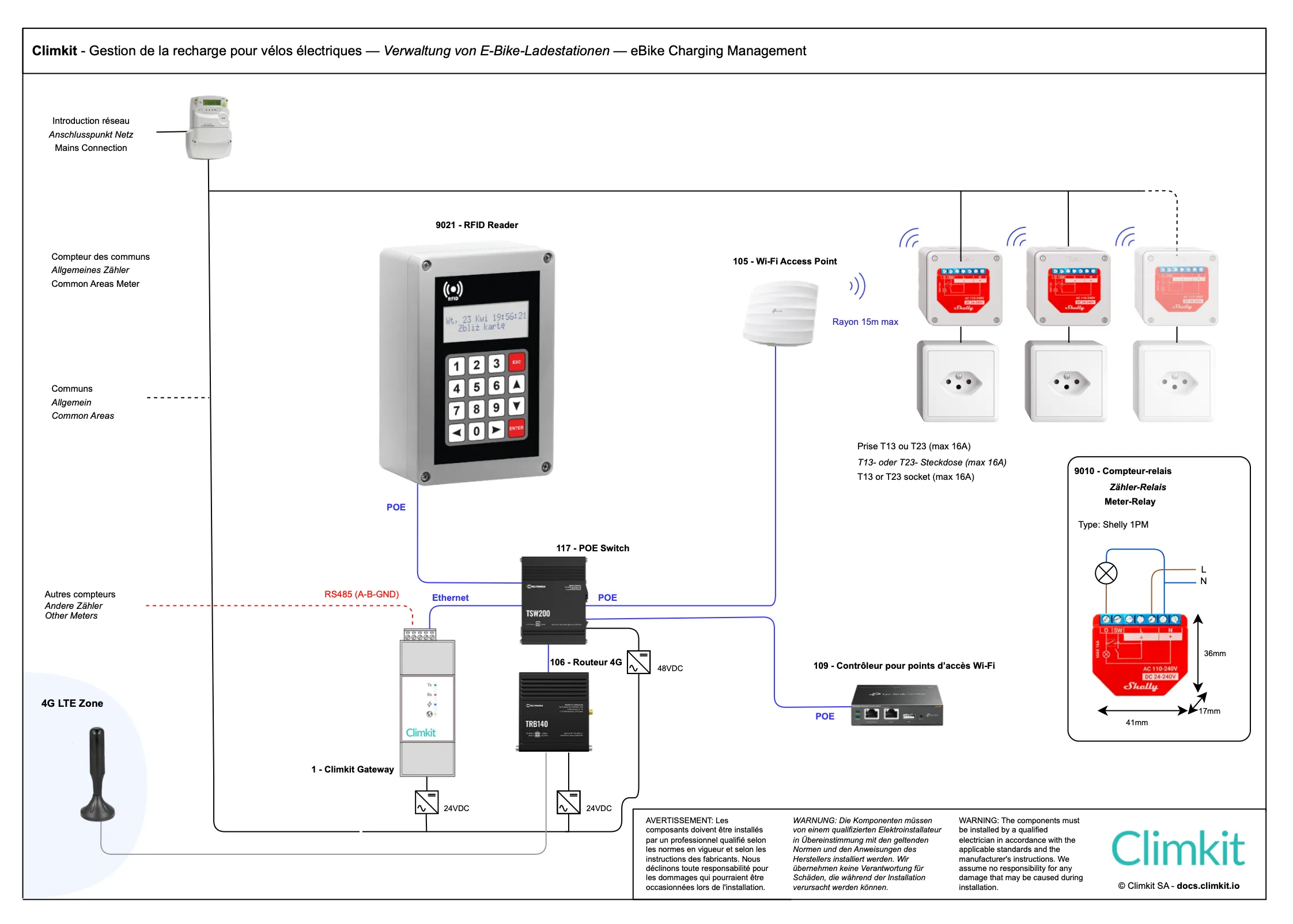

Voici un schéma de raccordement typique :

Installations avec prises apparentes ou intégrées :

Questions préalables

• Quel est le nombre de locaux vélos à équiper ?
• Le local vélo est-il à l'intérieur ou à l'extérieur ?
• Quel est le nombre de prises ?
