Installer les compteurs d'électricité

Cet article décrit l’installation sur site des compteurs d’électricité. Pour que les équipements fonctionnent, une configuration sur la plateforme Climkit est également nécessaire. Des liens sont disponibles en fin de document.

Cette étape intervient après l’installation d’un routeur et d’une Gateway Climkit (ou d’un convertisseur RS485-Ethernet dans le cas d’une Cloud Gateway)

1. Installation des compteurs directs

Cette installation permet la mesure des courants dont l'intensité est < 80A

  1. Brancher les phases côté réseau par le haut (L1, L2 et L3).
  2. Brancher le consommateur (ou l'onduleur photovoltaïque) par le bas (L1, L2 et L3).
  3. Brancher le neutre en haut et/ou en bas du compteur (N).

2. Installation des compteurs indirects et des transformateurs d’intensité (TI)

Cette installation permet la mesure des courants dont l'intensité est > 80A.

2.1 Installer le compteur

Attention ! Il est indispensable d'effectuer la procédure de configuration ci-dessous dès l'installation du compteur. Autrement la mesure ne sera pas correcte !

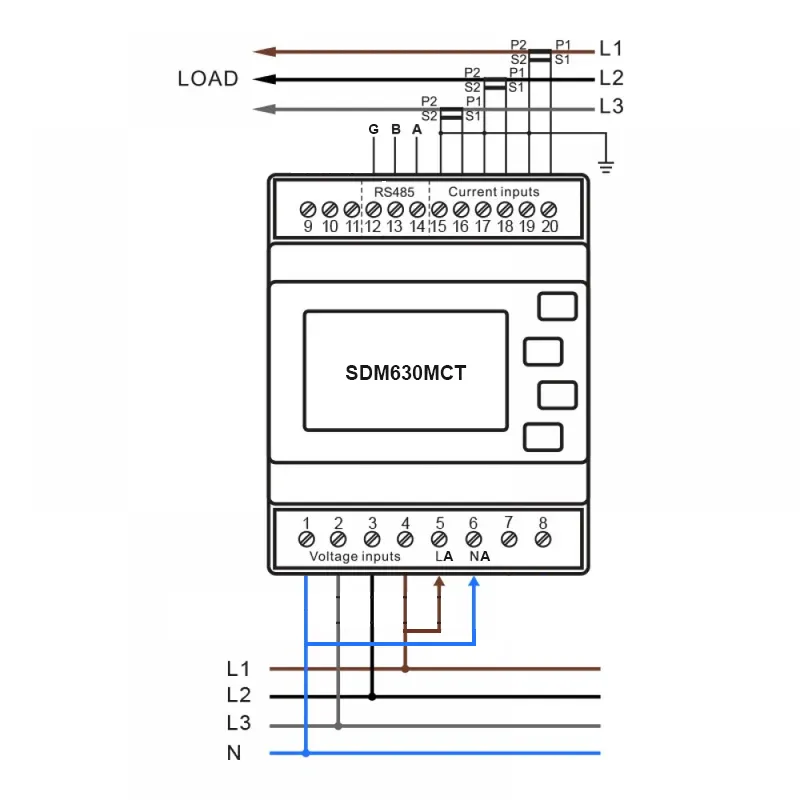

  1. Brancher chaque phase et le neutre sur les bornes de tension en bas du compteur selon le schéma ci-dessous.
  2. Faire un pont entre L1 et LA, et entre N et NA.
  3. Brancher chaque TI sur les bornes en haut du compteur en respectant les phase L1, L2 et L3.

2.2 Configurer le ratio des TI:

Le ratio des TI (CT rate) est égal au courant primaire du TI divisé par son courant secondaire. Le courant primaire est indiqué sur le TI. Le courant secondaire est de 5A.

Prudence ! Le ratio ne peut être paramétré qu’une seule fois sur un compteur certifié MID. En cas d'erreur, le compteur doit être remplacé !

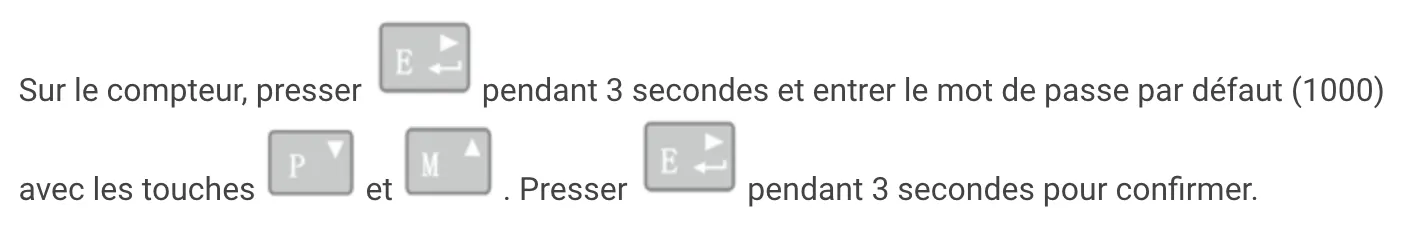

Presser la touche "E" pendant 3 secondes et entrer le mot de passe par défaut (1000) avec les touches "P" et "M". Valider en pressant "E" longtemps.


Naviguer jusqu'à "CT rate".


Presser la touche "E" pendant 3 secondes et entrer le CT rate correspondant au courant primaire du TI installé selon le tableau ci-dessous. Valider en pressant "E" longtemps.

Courant primaire

CT rate (ratio)

100 A

20

200 A

40

400 A

80

600 A

120

800 A

160

1000 A

200

1500 A

300

2000 A

400

2.3 Mesure de la tension (U):

Connecter le neutre sur N et chaque phase sur L1, L2 et L3.

Connecter également LA avec L1, et NA avec N, pour alimenter le compteur.

2.4 Mesure du courant (I)

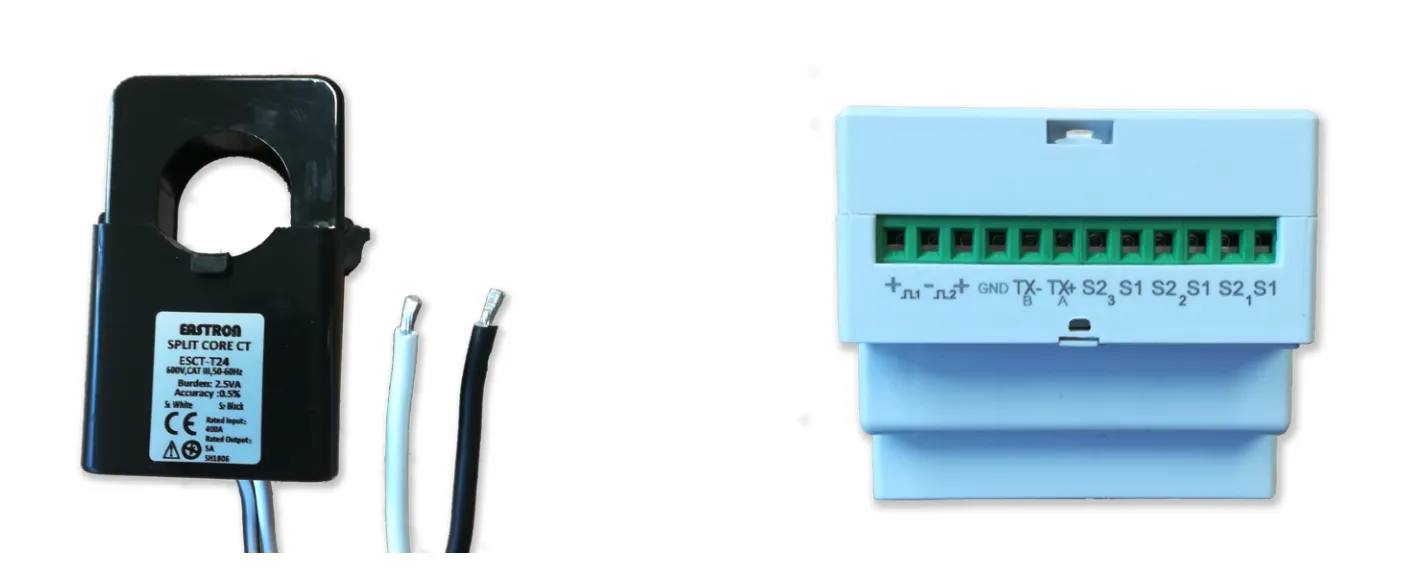

Ouvrir et bien refermer chaque TI sur chacune des phases du câble dont on souhaite mesurer le courant.

Connecter les fils S1 (blanc) et S2 (noir) du TI sur le haut du compteur pour chaque phase.

2.5 Vérification du raccordement tension et courant

Appuyer sur le bouton "M" jusqu'à l'affichage du Power Factor (PF) pour chacune des phases L1, L2 et L3.

Les valeurs affichées doivent être proches de 0.9.

Si ce n'est pas le cas, la mesure de la tension et la mesure du courant ne sont pas sur la même phase. Déplacer les paires S1 et S2 sur une autre phase jusqu'à obtenir une valeur correcte.

Pour éviter des perturbations lors de cette vérification sur un compteur consommateur ou d'introduction, déclencher momentanément les onduleurs photovoltaïques du site.

2.6 Vérification du sens du TI

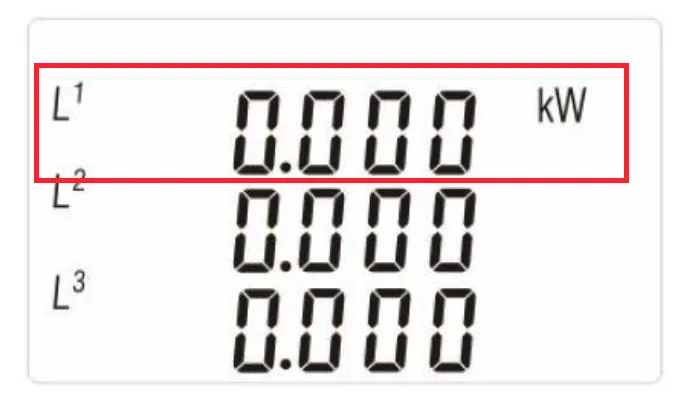

Appuyer sur le bouton "P" jusqu'à l'affichage de la puissance active instantanée (kW) pour chacune des phases L1, L2 et L3.

Les valeurs doivent être positives (compteur de consommation) ou négatives (compteur de production) indiquées par le signe "-".

Toujours vérifier le compteur d'introduction avec les onduleurs du site déclenchés de sorte à obtenir des valeurs positives. Ne pas se fier à la flèche indiquée sur le TI.

Si la valeur indiquée n'est pas dans le bon sens, inverser les fils S1 et S2 de la phase.


3. Raccordement du bus RS485

Les compteurs (Slaves) sont raccordés par un réseau bus RS485 à la Gateway (Master) selon le schéma ci-dessous.

Utiliser les bornes A, B et G du compteur.

Le raccordement du bus nécessite un travail soigné et rigoureux. Pour les nouveaux tableaux, il est recommandé de le faire en atelier et d'utiliser un câble de type U72 blindé 4 x 0.8mm2.

4. Adressage Modbus des compteurs

L'adressage du compteur se fait directement sur le compteur.


Sous « SET Addr », entrer l’adresse du compteur définie sur le portail en ligne (voir ci-dessus).

Pour modifier l'adresse, appuyer sur la touche "E" pendant 3 secondes, puis sélectionner l'unité à modifier à l'aide de la touche "E", puis modifier l'unité à l'aide des touches "P" ou "M".

Une fois l'adresse correctement éditée, confirmer en appuyant sur la touche "E" pendant 3 secondes.


Changer le mot de passe de chaque compteur sous « SET PASS » avec le mot de passe indiqué sous ÉQUIPEMENTS > Communication > Gateway :

Il est recommandé de vérifier l'installation depuis la plateforme Climkit

5. Liens utiles

Schéma de raccordement des compteurs électriques Climkit
Configuration des compteur d'électricité sur la plateforme Climkit
Fiche Technique du compteur d'électricité Direct - Eastron SDM630Modbus
Fiche Technique du compteur d'électricité Indirect - Eastron SDM630MCT
Fiche Technique du Transformateur d'Intensité - ESCT Eastron
Configuration de compteurs d'électricité non répertoriés
