Planifier la gestion de la recharge pour vélos électriques
Cet article décrit la planification de l’installation. Pour la mise en œuvre sur site et la configuration des équipements sur la plateforme Climkit, se référer aux liens à la fin de l'article.
1. Gestion de la recharge pour vélos électriques
Climkit propose une solution clé en main pour la recharge de véhicules légers électriques (vélos électriques, scooters, véhicules légers électriques type tricycle de livraison postale, etc.).
Le système combine un lecteur RFID avec clavier numérique et un ou plusieurs compteurs-relais. Chaque compteur-relais mesure l'énergie consommée et contrôle l'alimentation d'une prise électrique dédiée.
Fonctionnement :
- L'utilisateur s'identifie avec son badge et saisit le numéro de la prise souhaitée sur le clavier.
- Si le badge est valide, le relais correspondant s'active, alimentant la prise. Une transaction est créée et le compteur effectue un premier relevé.
- Pour terminer, l'utilisateur badge à nouveau et entre le numéro de la prise. Le compteur effectue un second relevé et l'énergie consommée est enregistrée sur son compte.
- Via la plateforme en ligne, Climkit facture directement les consommations aux utilisateurs avec un tarif au kWh qui tient compte à la fois des coûts d'électricité et des frais d'entretien et d'amortissement des machines.

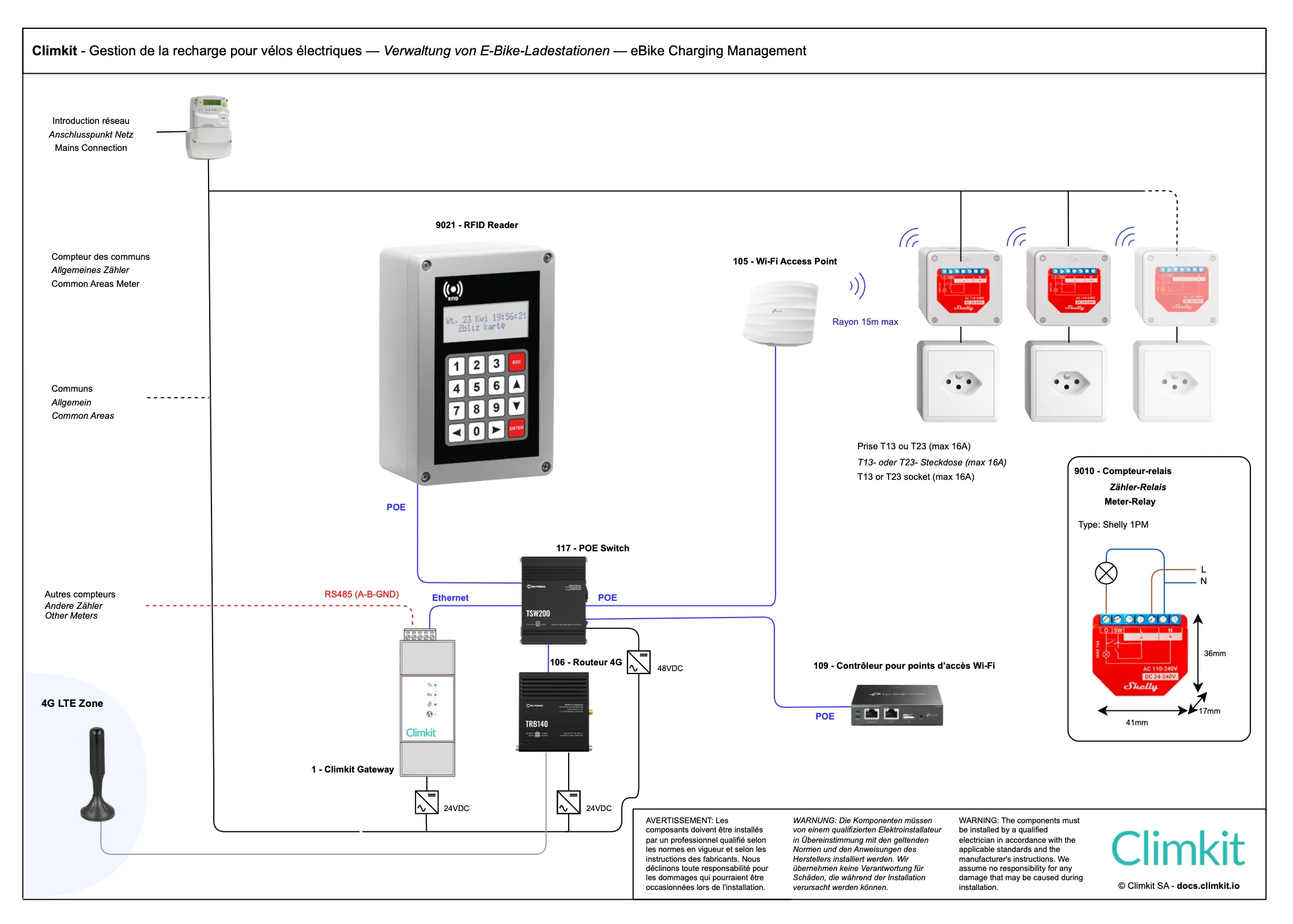

Schéma de raccordement

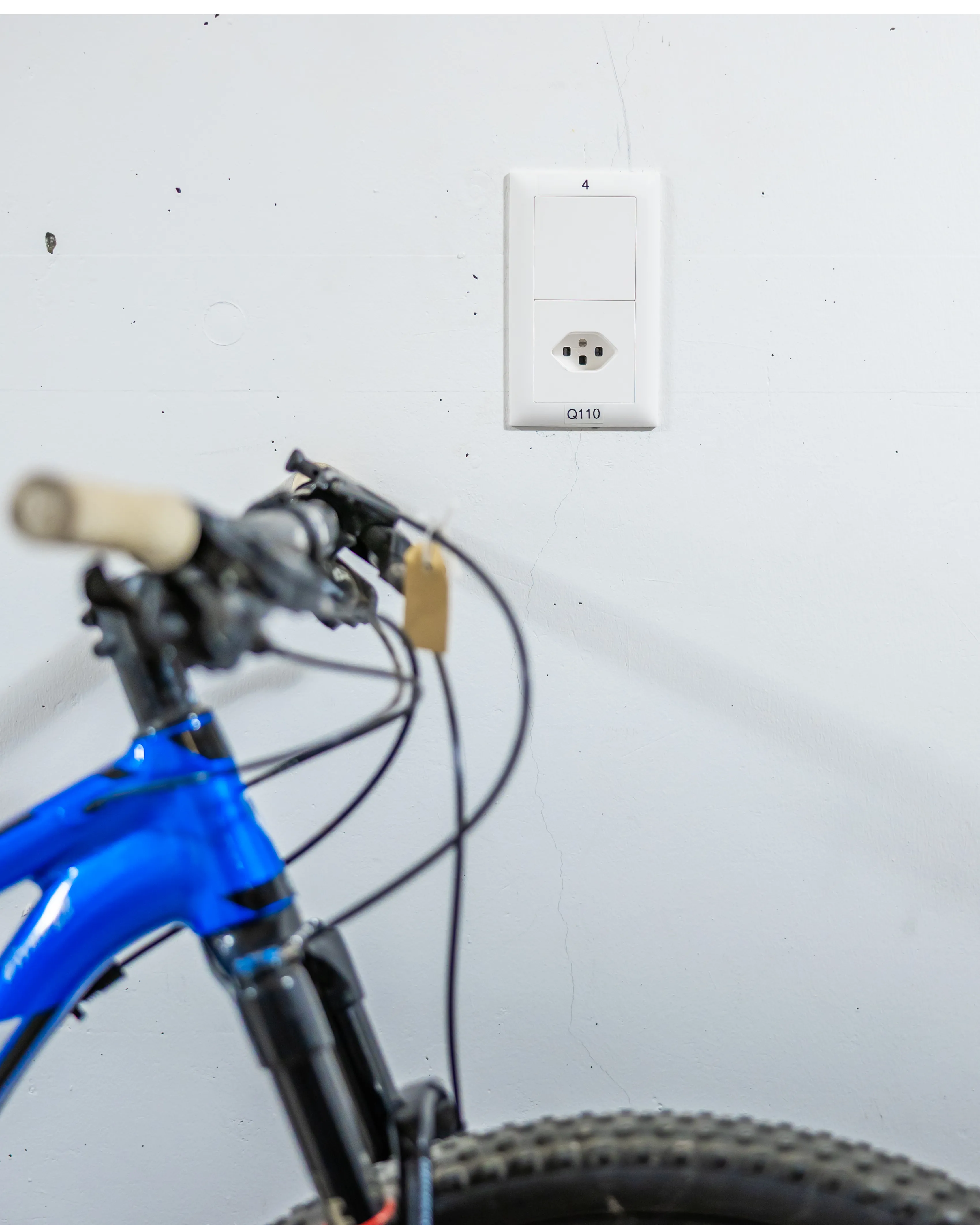

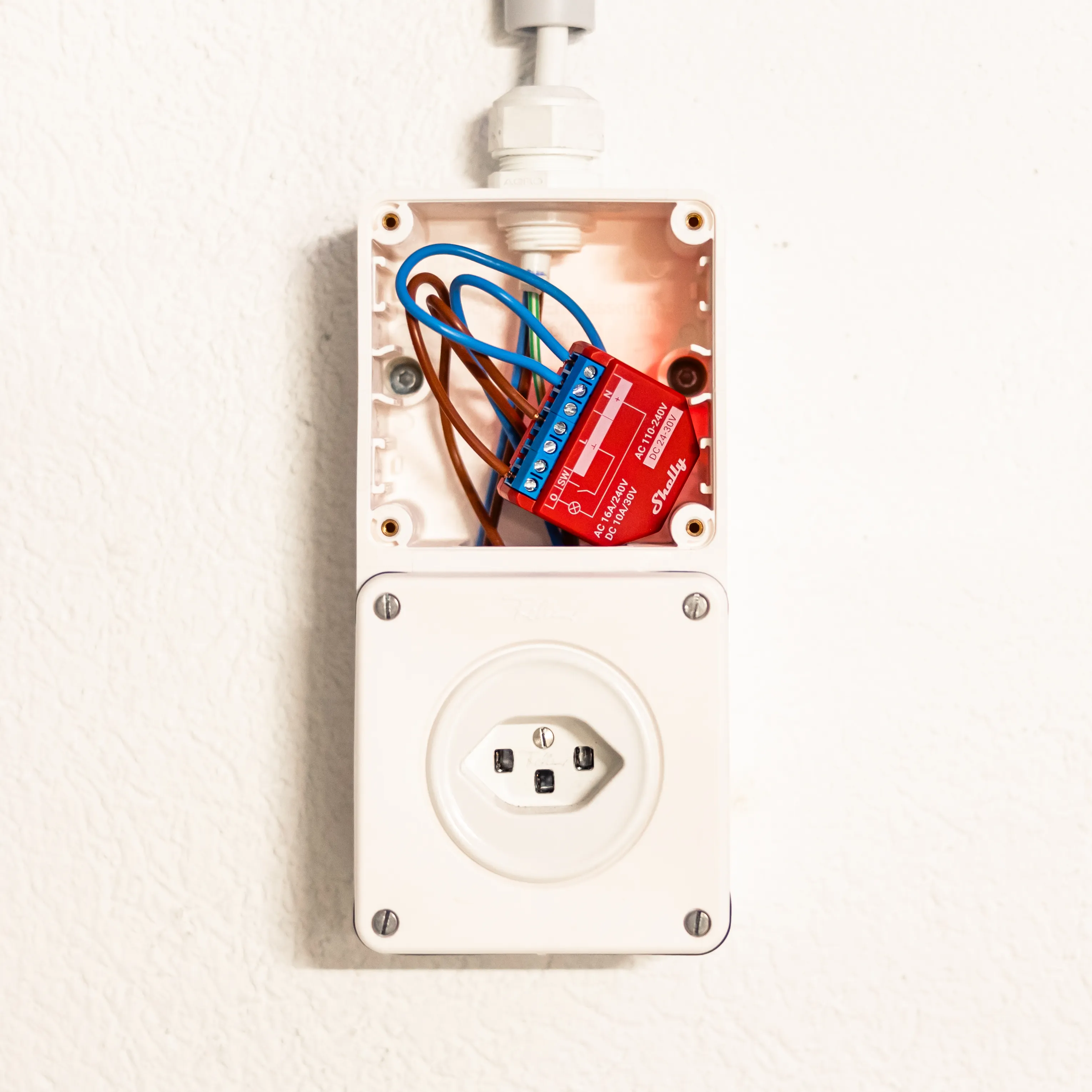

Installation des prises en apparent
Installation des prises en apparent
L'utilisation d'une prise avec LED permet d'indiquer lorsque le relais est enclenché.
Offre Climkit
L’offre standard Climkit regroupe les éléments nécessaires au fonctionnement du système : équipements matériels, fonctionnalités logicielles, ainsi que les prestations liées à la mise en place.
L’ensemble du matériel est fourni préconfiguré afin de simplifier l’installation et d’assurer la bonne communication des compteurs.
- Equipements:
- Routeur LAN ou routeur 4G
- Gateway Climkit
- Switch PoE
- Point d'accès Wi-Fi
- Contrôleur des points d'accès Wi-Fi
- Lecteur RFID avec clavier
- Compteur-relais monophasé Wi-Fi
- Fonctionnalités logicielles :
- Gestion des lecteurs RFID et des compteurs-relais pour les vélos électriques
- Prestation de mise en place :
- Coordination technique et vérification de la lecture des compteurs
- Mise en service administrative
Tous les produits sont commandés directement auprès de Climkit.
Dans la majorité des cas, l’installation peut être réalisée par l’installateur sans intervention sur site d’un technicien Climkit.
Une assistance téléphonique est disponible si nécessaire lors de la mise en service.
Détails des équipements

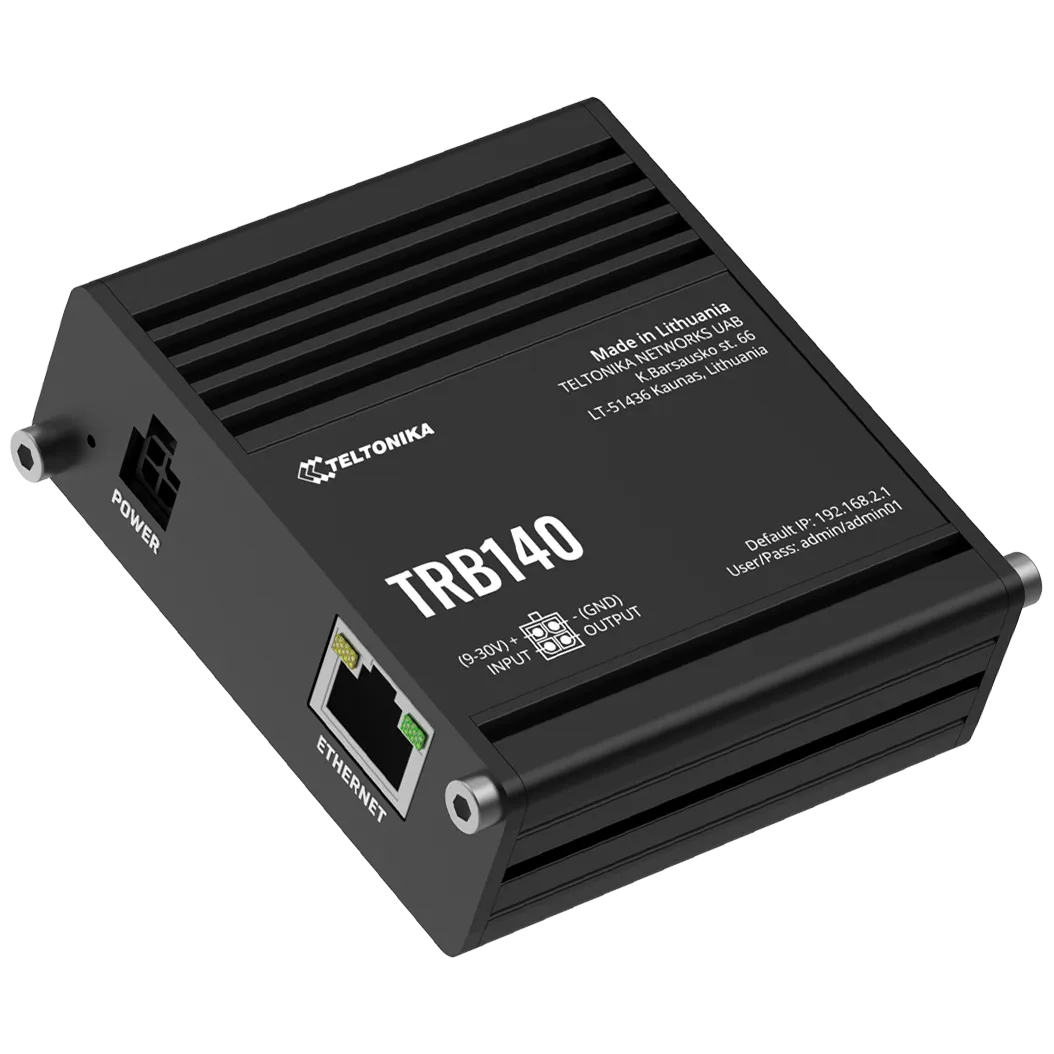

Routeur 4G
Une connexion internet est indispensable au fonctionnement du système. Si aucune connexion n'est disponible, Climkit peut la fournir via un routeur 4G équipé d'une carte SIM active multi-opérateurs.
L'utilisation du routeur 4G TRB140 de Climkit présente plusieurs avantages :
- Installation simplifiée : le routeur s'installe facilement à l'intérieur du tableau électrique, directement sur le rail DIN
- Livraison complète : fourni avec son support rail DIN et son alimentation 24V DC
- Prêt à l'emploi : livré préconfiguré avec une carte SIM activée
- Abonnement 4G économique : connexion internet à faible coût

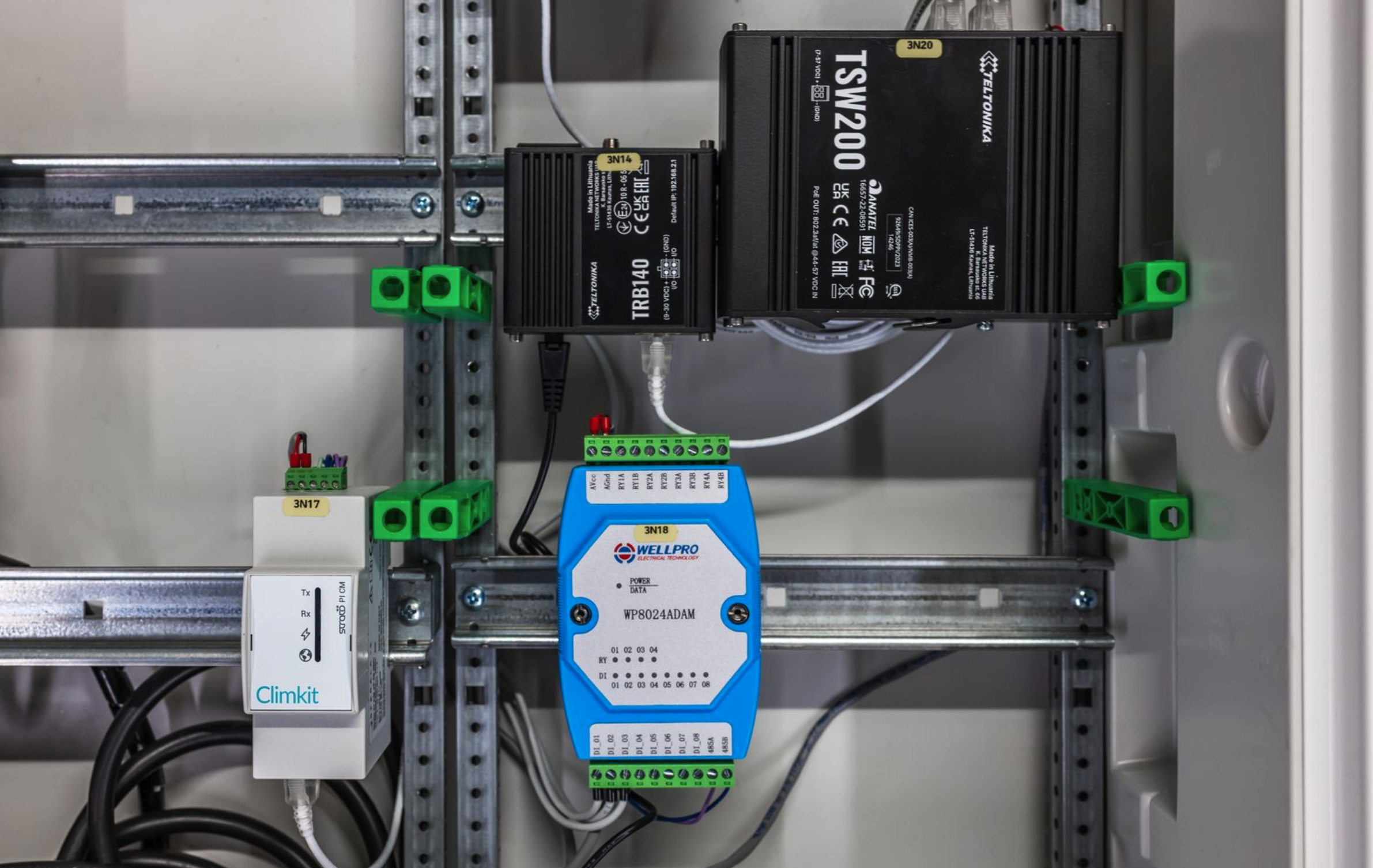

Gateway Climkit
Passerelle entre la solution et la plateforme web, la Gateway utilise son port RS485 pour se connecter directement aux compteurs-relais et aux lecteurs RFID.

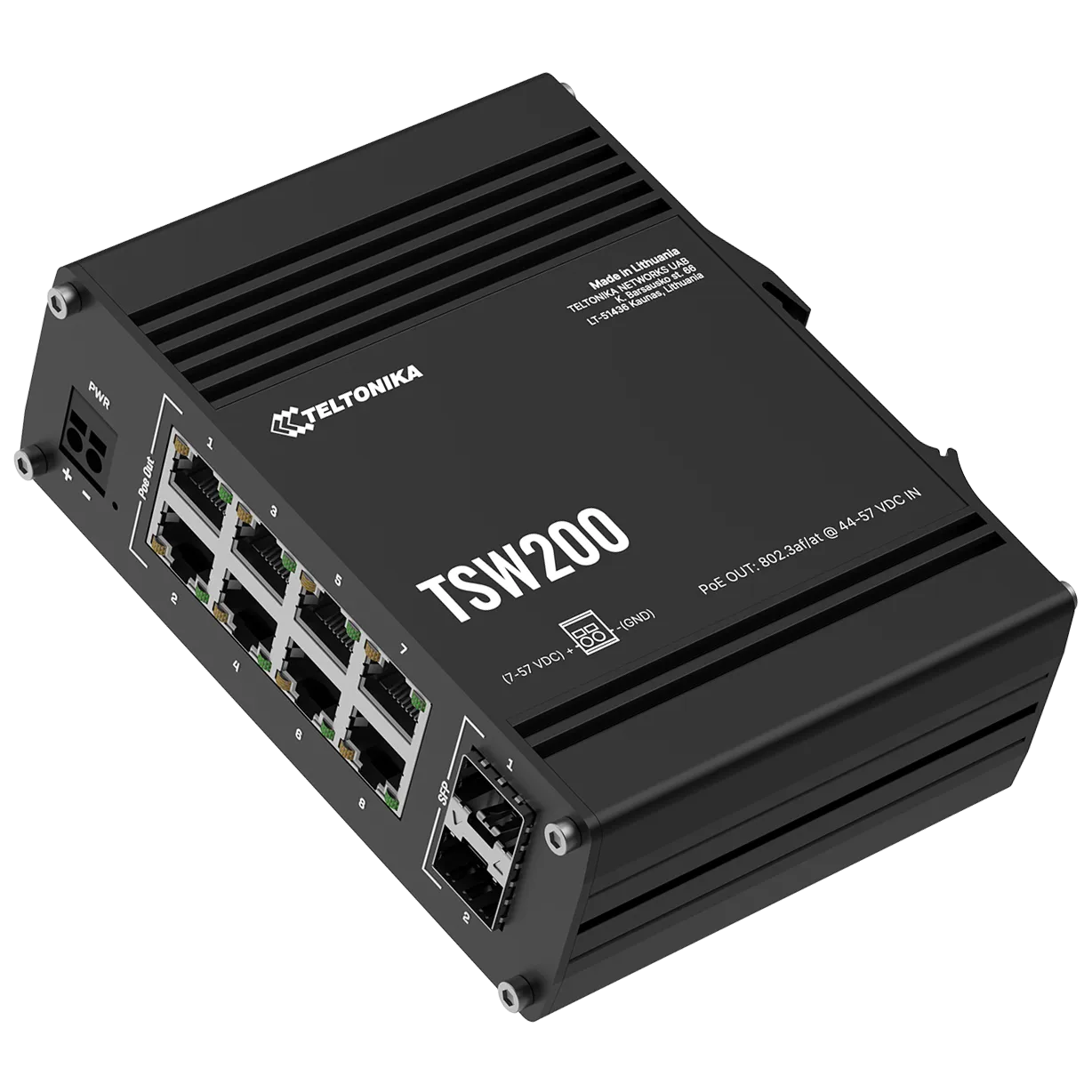

Switch PoE
Lorsque plusieurs appareils doivent être connectés en Ethernet, un switch est nécessaire.
Modèle fourni : Teltonika TSW200 (ou équivalent) - 8 ports Ethernet PoE + 2 ports fibre optique SFP.
Les ports PoE alimentent directement les points d'accès Wi-Fi et les lecteurs RFID en électricité.
Les ports SFP permettent d'interconnecter plusieurs bâtiments d'un site (voir schéma Microgrid) en fibre optique via un seul routeur internet.
Le switch est livré avec un support rail DIN et son alimentation DIN 48V DC 150W.

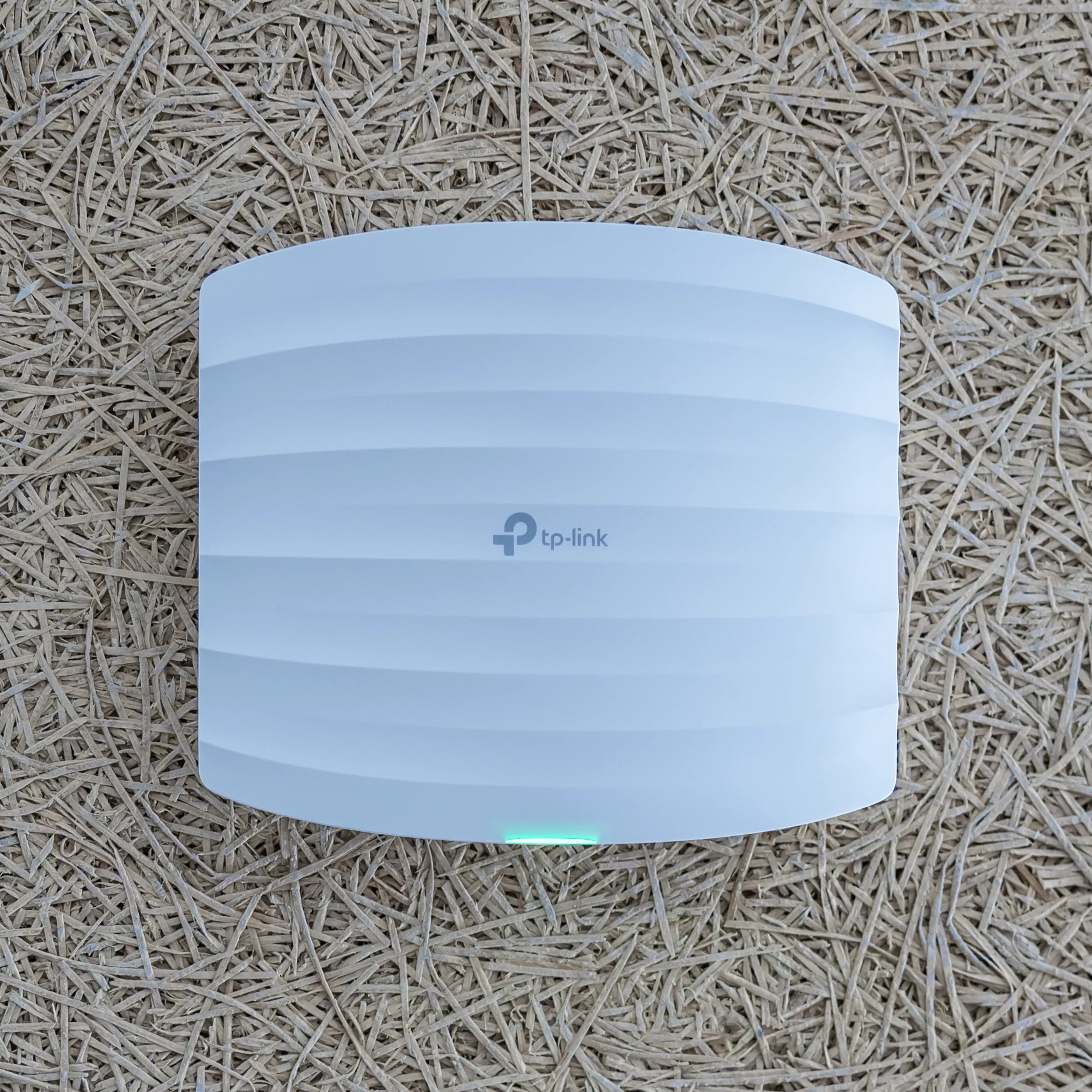

Points d'accès Wi-Fi
Les points d'accès Wi-Fi créent un réseau sans fil couvrant l'ensemble du parking, permettant de connecter les bornes de recharge sans câblage supplémentaire.
Le rayon de couverture recommandé par point d'accès est d'environ 15 m, soit approximativement deux rangées de 10 places face à face. En pratique, les obstacles (murs, matériaux, véhicules) réduisent significativement la portée. Pour garantir une connexion stable et redondante, un minimum de 2 points d'accès est systématiquement fourni. À titre indicatif, un parking de 80 à 100 places nécessite 4 à 6 points d'accès, selon la configuration et les obstacles présents.

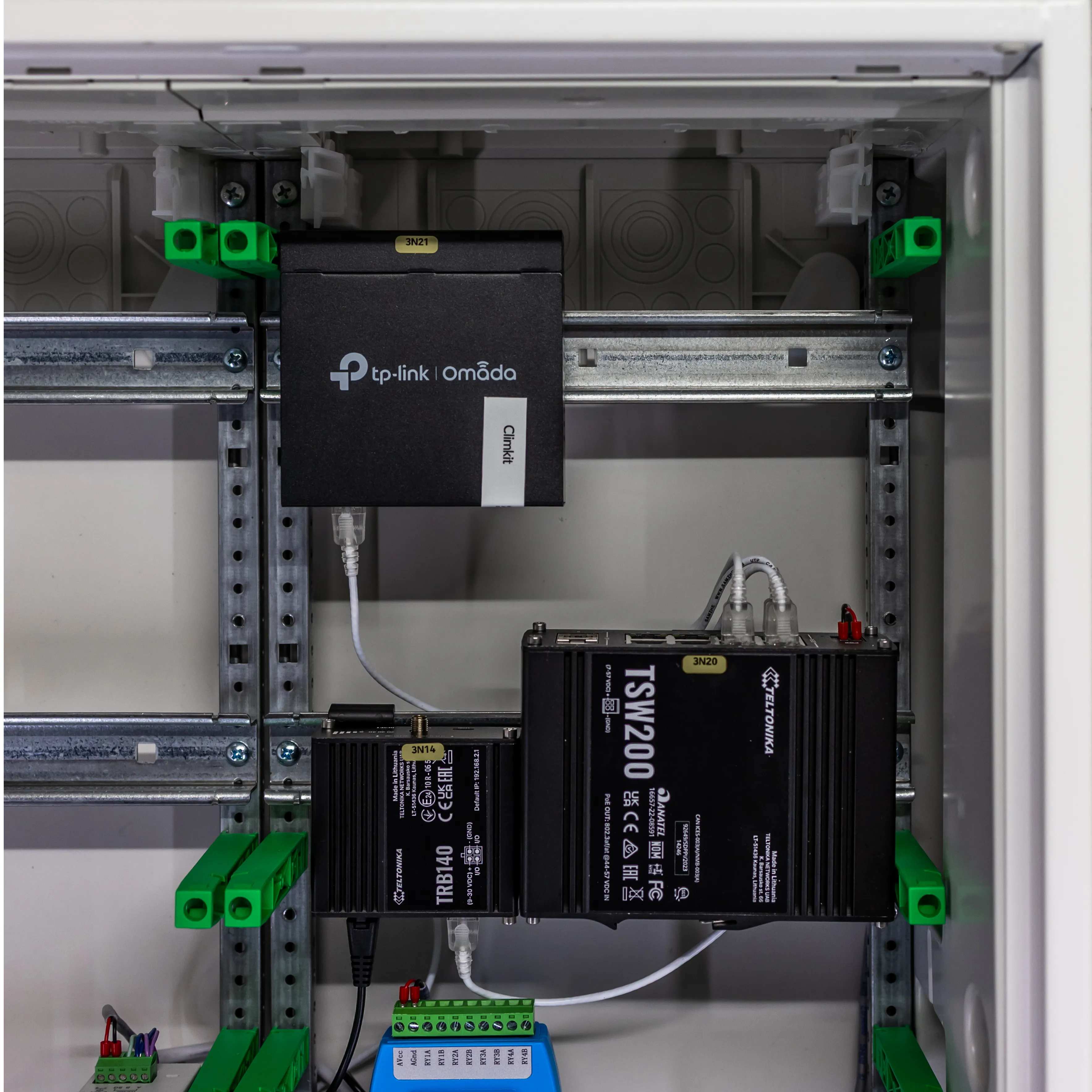

Contrôleur des points d'accès Wi-Fi
Le contrôleur Omada OC200 optimise le réseau Wi-Fi et gère la connexion des appareils sur les différents points d’accès.
Il s’installe facilement sur le rail DIN dans le tableau électrique et est alimenté exclusivement via PoE depuis le switch Ethernet PoE.
Il génère également des alertes en cas de panne d’un point d’accès ou de zones insuffisamment couvertes par le signal Wi-Fi.

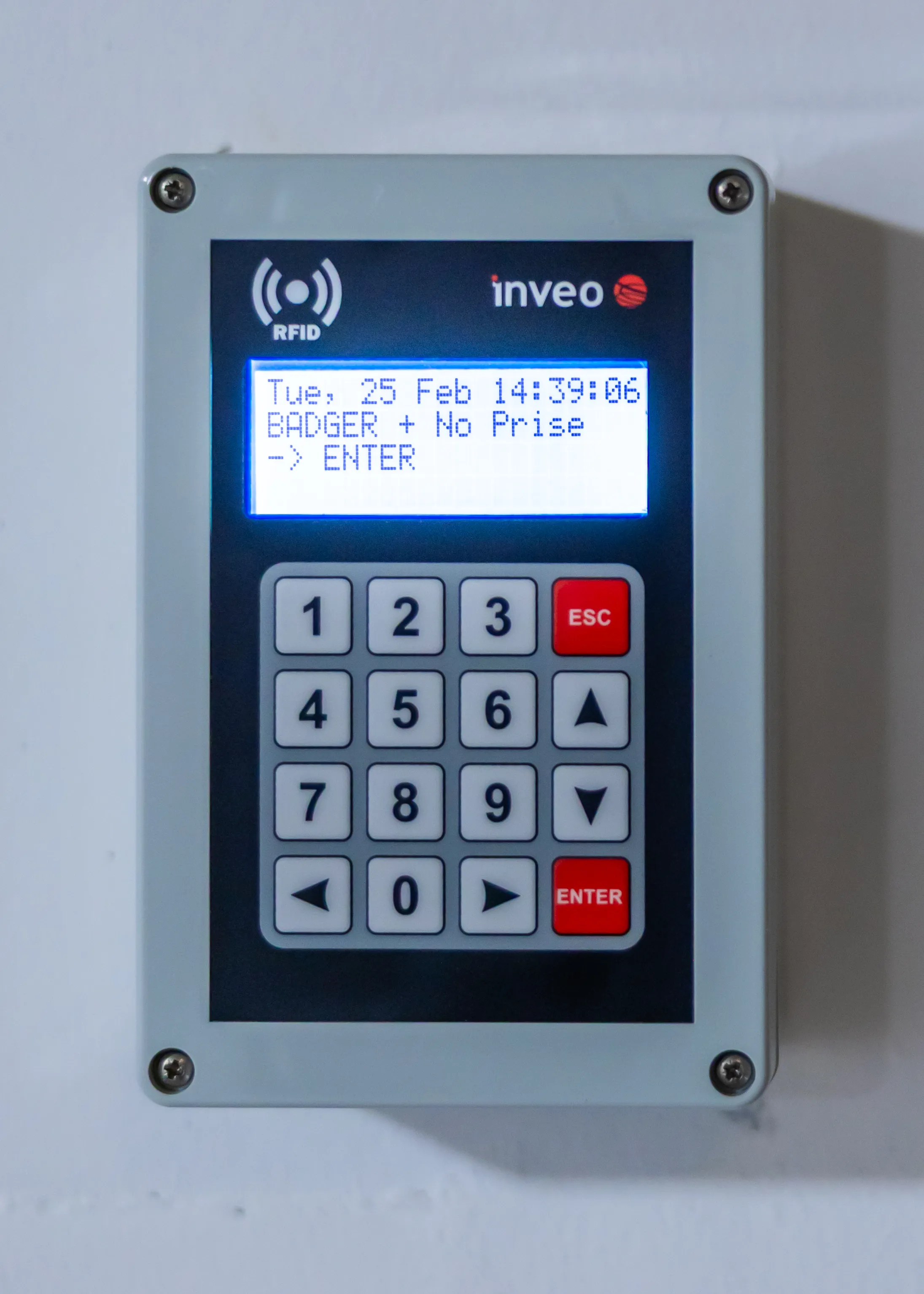

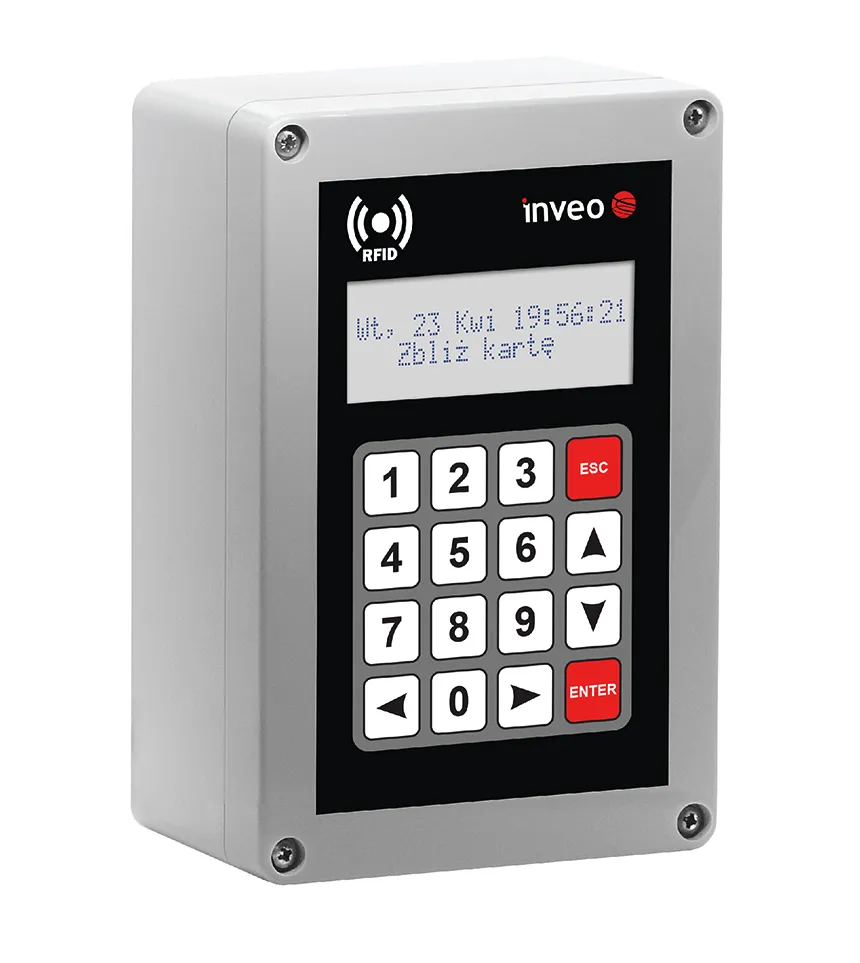

Lecteur RFID avec clavier numérique
Le lecteur RFID avec clavier numérique permet de sélectionner et d'enclencher des charges distinctes comme des prises pour la recharge des vélos électriques.
Le lecteur RFID se connecte au même réseau informatique que la Gateway via Ethernet et est alimenté en PoE (par le même câble Ethernet).

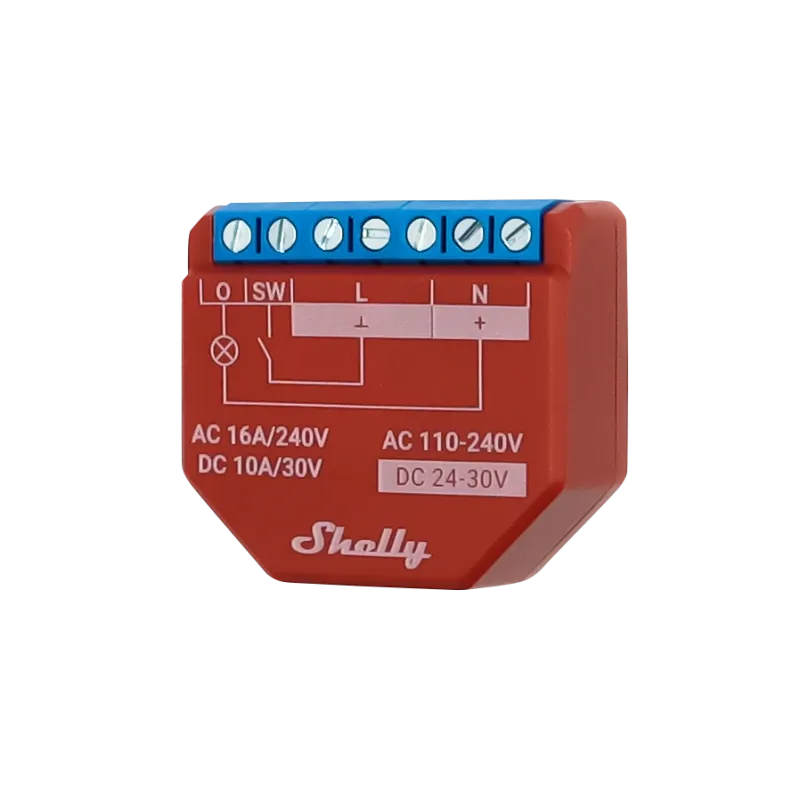

Compteur-relais monophasé Wi-Fi
Le Shelly 1PM est un compteur-relais monophasé (max 16A).
Il est en général utilisé pour piloter l'enclenchement et le déclenchement d'une prise T13 ou T23 dans laquelle il s'insère facilement.
Il se connecte en WLAN (Wi-Fi).
