Planifier la gestion des buanderies collectives

Cet article décrit la planification de l’installation. Pour la mise en œuvre sur site et la configuration des équipements sur la plateforme Climkit, se référer aux liens à la fin de l'article.

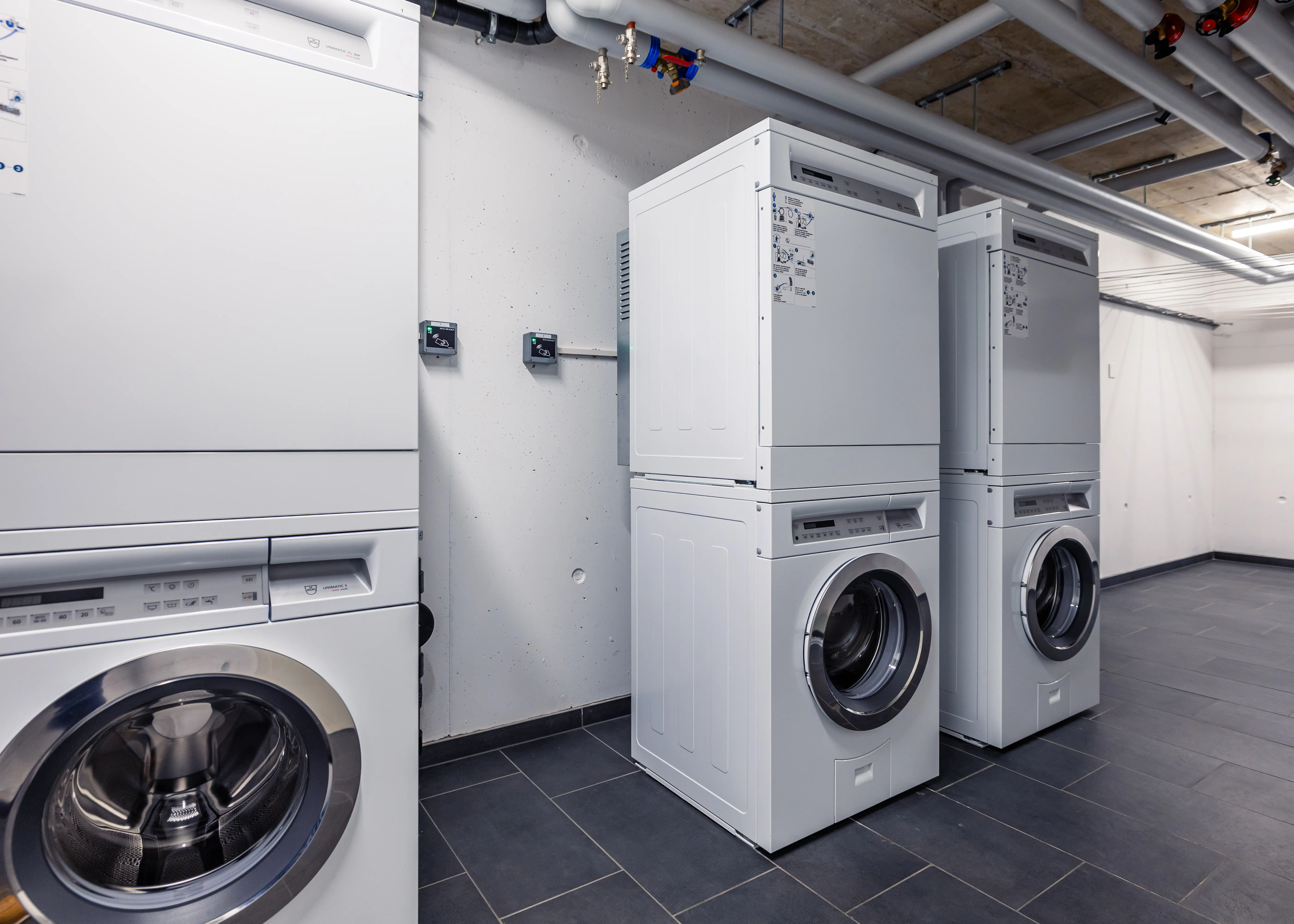

1. Gestion des buanderies collectives

Climkit propose une solution clé en main combinant un lecteur RFID et des compteurs-relais gérés par la Gateway Climkit pour contrôler et mesurer l'utilisation des machines à laver, sèche-linge et secomats.

Fonctionnement :

  1. L'utilisateur s'identifie avec son badge et saisit le numéro de la machine souhaitée sur le clavier.
  2. Si le badge est valide, le relais correspondant s'active, alimentant la machine. Une transaction est créée et le compteur effectue un premier relevé.
  3. Pour terminer, l'utilisateur badge à nouveau et entre le numéro de la machine. Le compteur effectue un second relevé et l'énergie consommée est enregistrée sur son compte.
  4. Via la plateforme en ligne, Climkit facture directement les consommations aux utilisateurs avec un tarif au kWh qui tient compte à la fois des coûts d'électricité et des frais d'entretien et d'amortissement des machines.

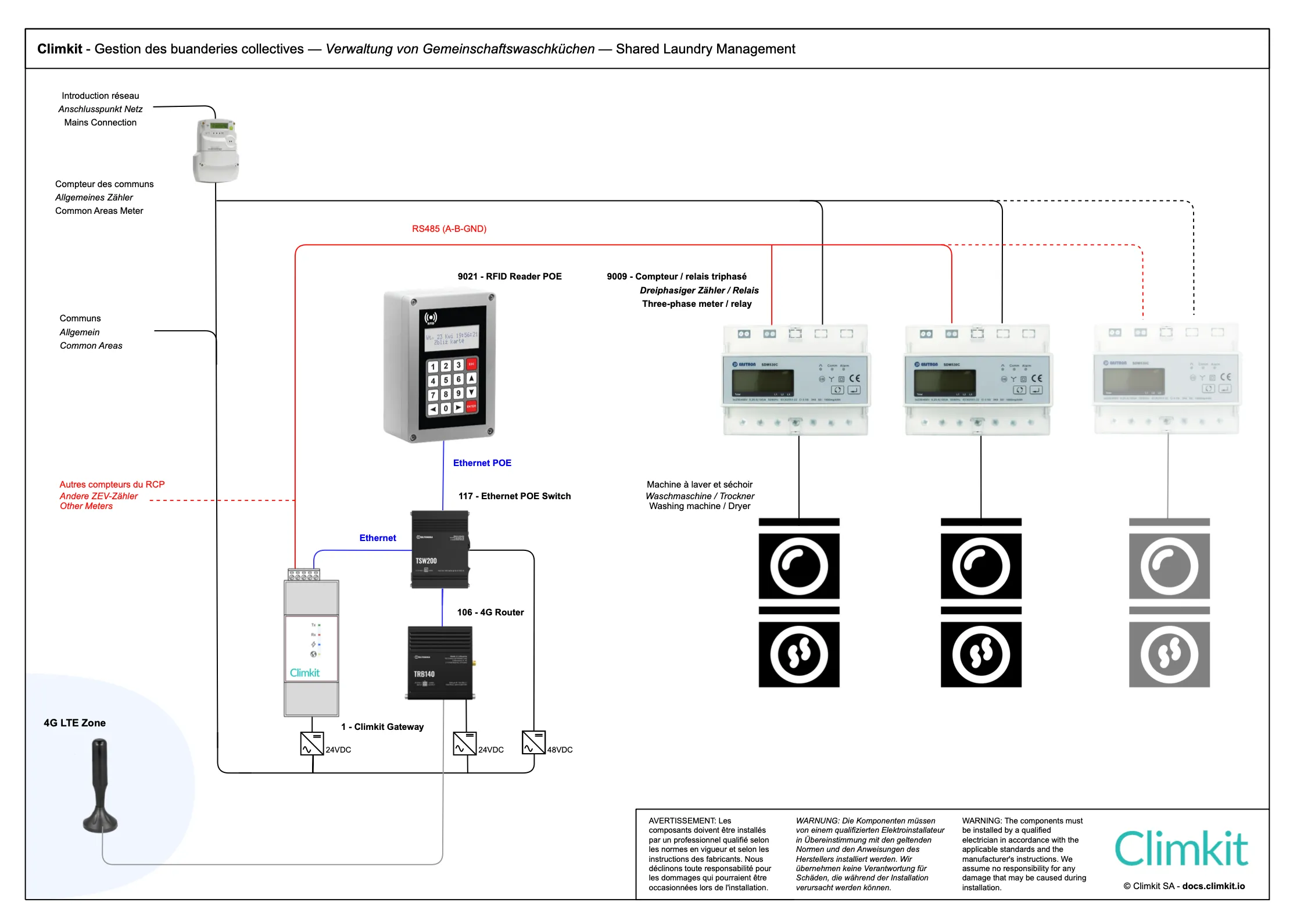

Schémas de raccordement

​Télécharger le PDF
Télécharger et modifier le schéma

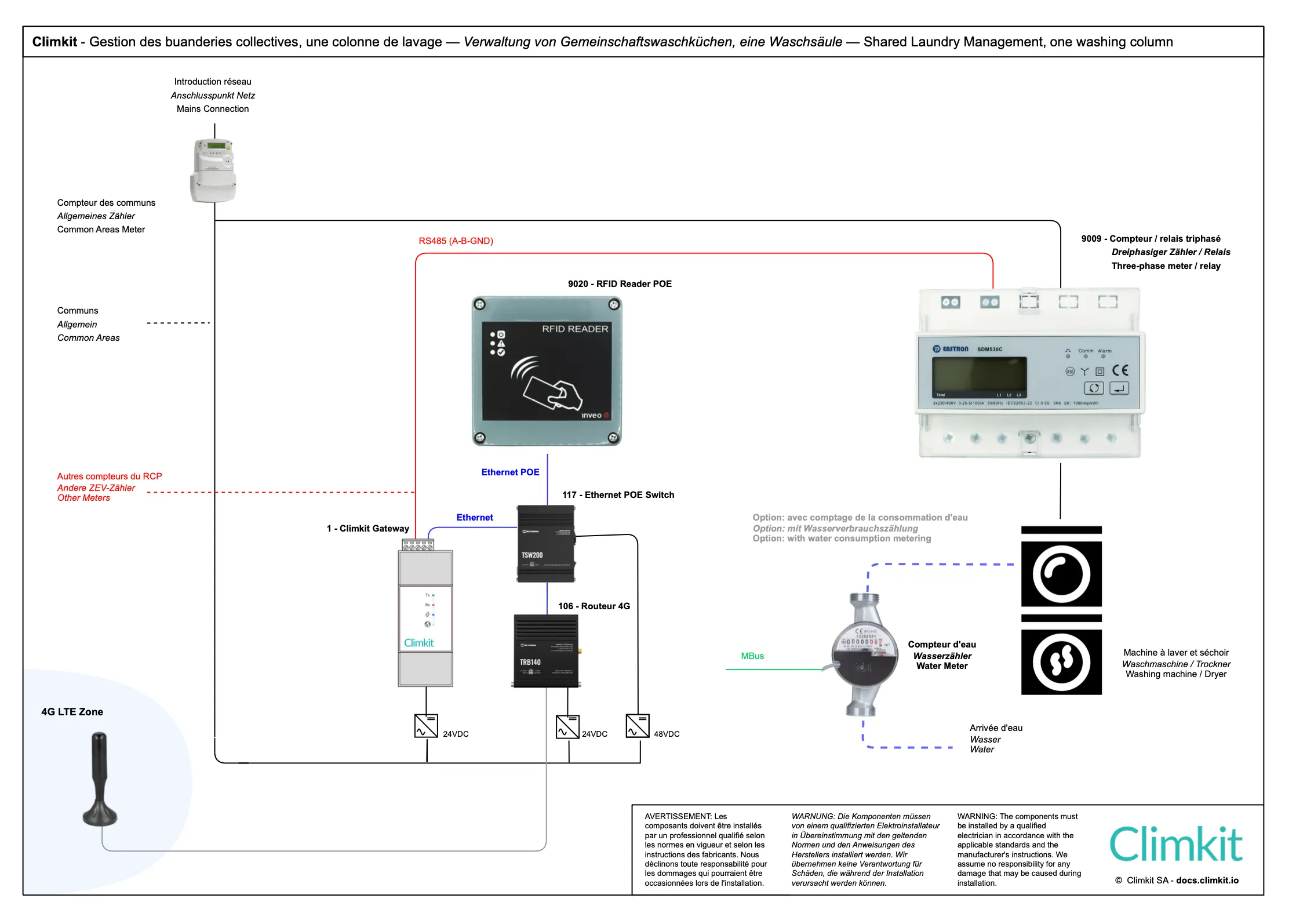

Option avec une seule colonne de lavage

Lorsqu’il n’y a qu’une machine ou qu'une colonne de lavage (machine à laver + sèche-linge), on peut installer un lecteur de badge simple.

Télécharger le PDF
Télécharger et modifier le schéma

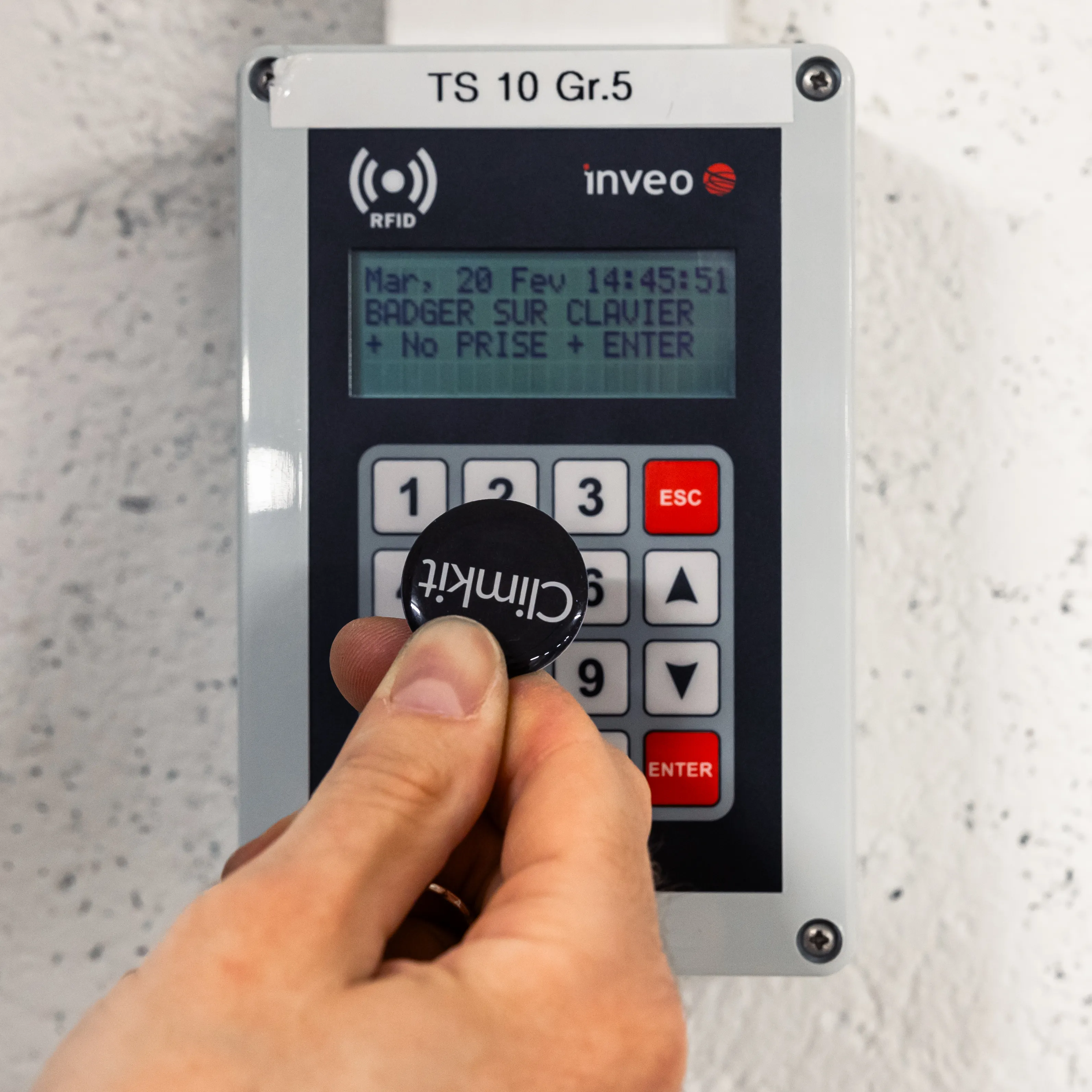

Lecteur de badge RFID

Les Lecteurs RFID sont utiles pour identifier les consommateurs de la buanderie afin de garantir une facturation équitable. Chaque consommateur détient un badge RFID personnel et non transmissible.

Le badge contient un token unique qui est lu par le lecteur RFID ou la borne. Si le token est enregistré dans la plateforme et est en l'état Accepté, la transaction (lavage ou recharge) est autorisée.

Compteur-relais

Les compteurs-relais sont des appareils qui sont à la fois compteur d'énergie et interrupteur pour enclencher ou déclencher une charge.

Compteur d'eau froide

Il est également possible de relever le compteur d'eau froide alimentant la machine à laver afin de facturer les consommations d'eau correspondantes.

Offre Climkit

L’offre standard Climkit regroupe les éléments nécessaires au fonctionnement du système : équipements matériels, fonctionnalités logicielles, ainsi que les prestations liées à la mise en place.

L’ensemble du matériel est fourni préconfiguré afin de simplifier l’installation et d’assurer la bonne communication des compteurs.

  • Equipements:
    • Routeur LAN ou routeur 4G
    • Gateway Climkit
    • Switch PoE
    • Lecteur RFID avec ou sans clavier
    • Compteur-relais triphasé
  • Fonctionnalités logicielles :
    • Gestion des lecteurs RFID et des compteurs-relais pour les buanderies
  • Prestation de mise en place :
    • Coordination technique et vérification de la lecture des compteurs
    • Mise en service administrative

Tous les produits sont commandés directement auprès de Climkit.

Dans la majorité des cas, l’installation peut être réalisée par l’installateur sans intervention sur site d’un technicien Climkit.

Une assistance téléphonique est disponible si nécessaire lors de la mise en service.

Détails des équipements

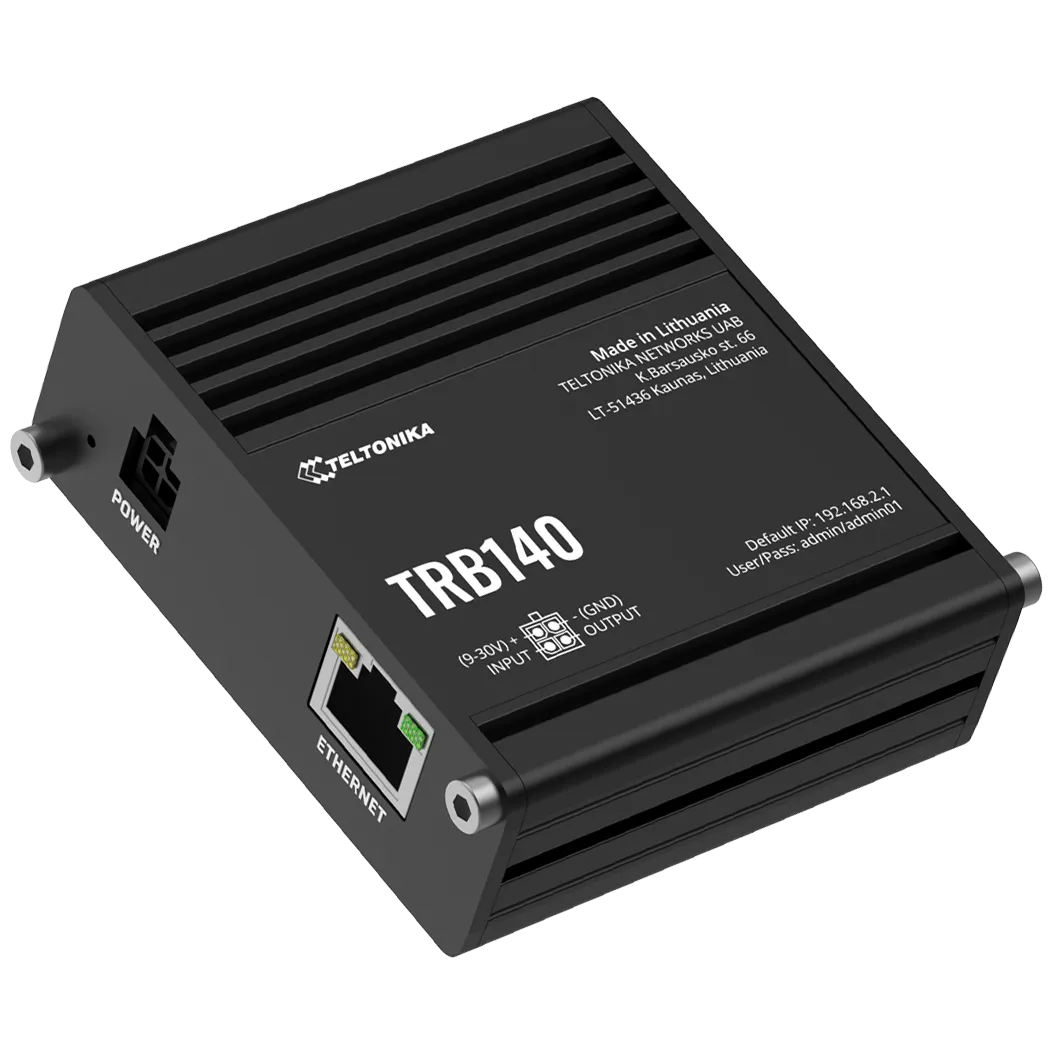

Routeur 4G

Une connexion internet est indispensable au fonctionnement du système. Si aucune connexion n'est disponible, Climkit peut la fournir via un routeur 4G équipé d'une carte SIM active multi-opérateurs.

L'utilisation du routeur 4G TRB140 de Climkit présente plusieurs avantages :

  • Installation simplifiée : le routeur s'installe facilement à l'intérieur du tableau électrique, directement sur le rail DIN

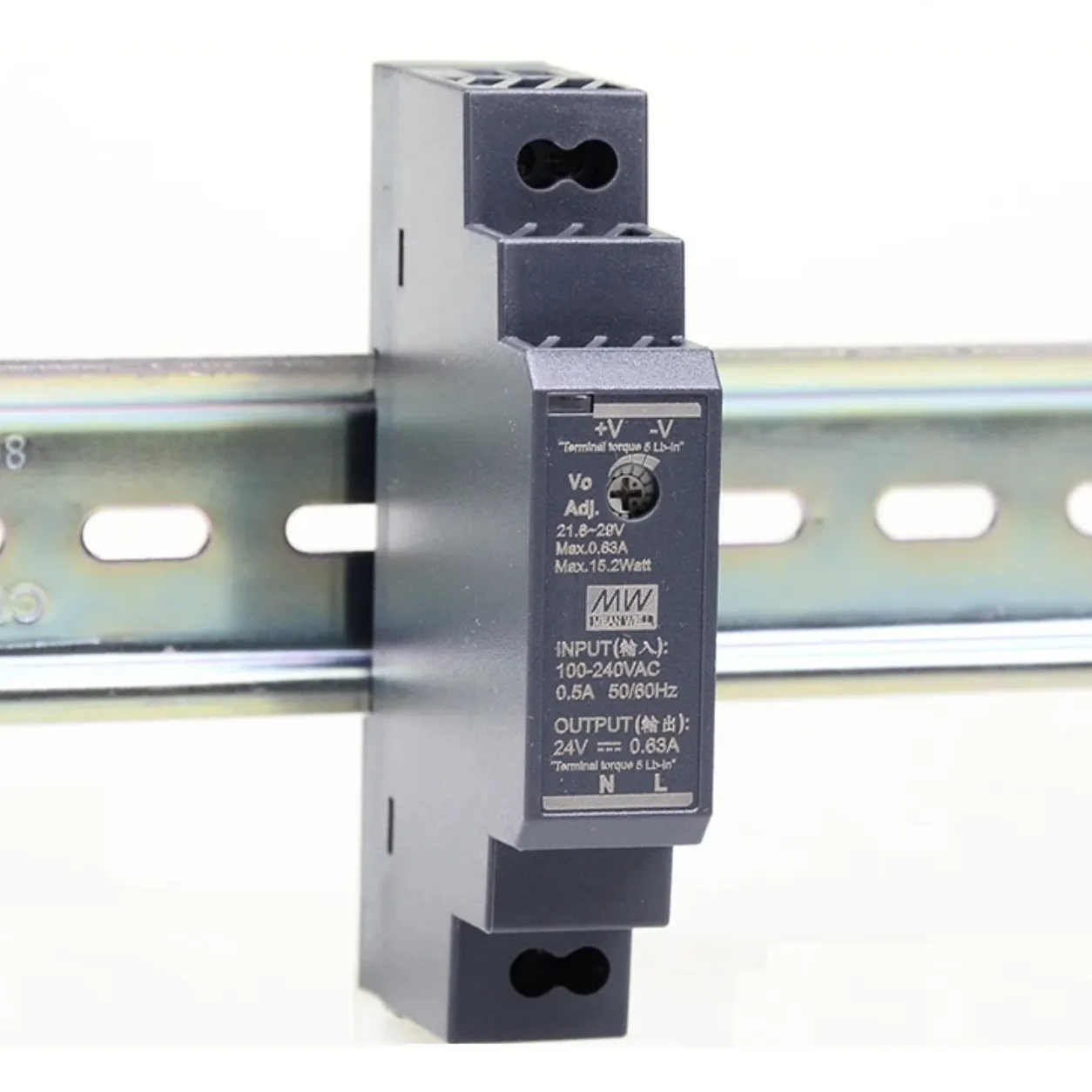

  • Livraison complète : fourni avec son support rail DIN et son alimentation 24V DC
  • Prêt à l'emploi : livré préconfiguré avec une carte SIM activée
  • Abonnement 4G économique : connexion internet à faible coût

Lien utile : Fiche technique router TRB140
Gateway Climkit

Passerelle entre la solution et la plateforme web, la Gateway utilise son port RS485 pour se connecter directement aux compteurs-relais et aux lecteurs RFID.

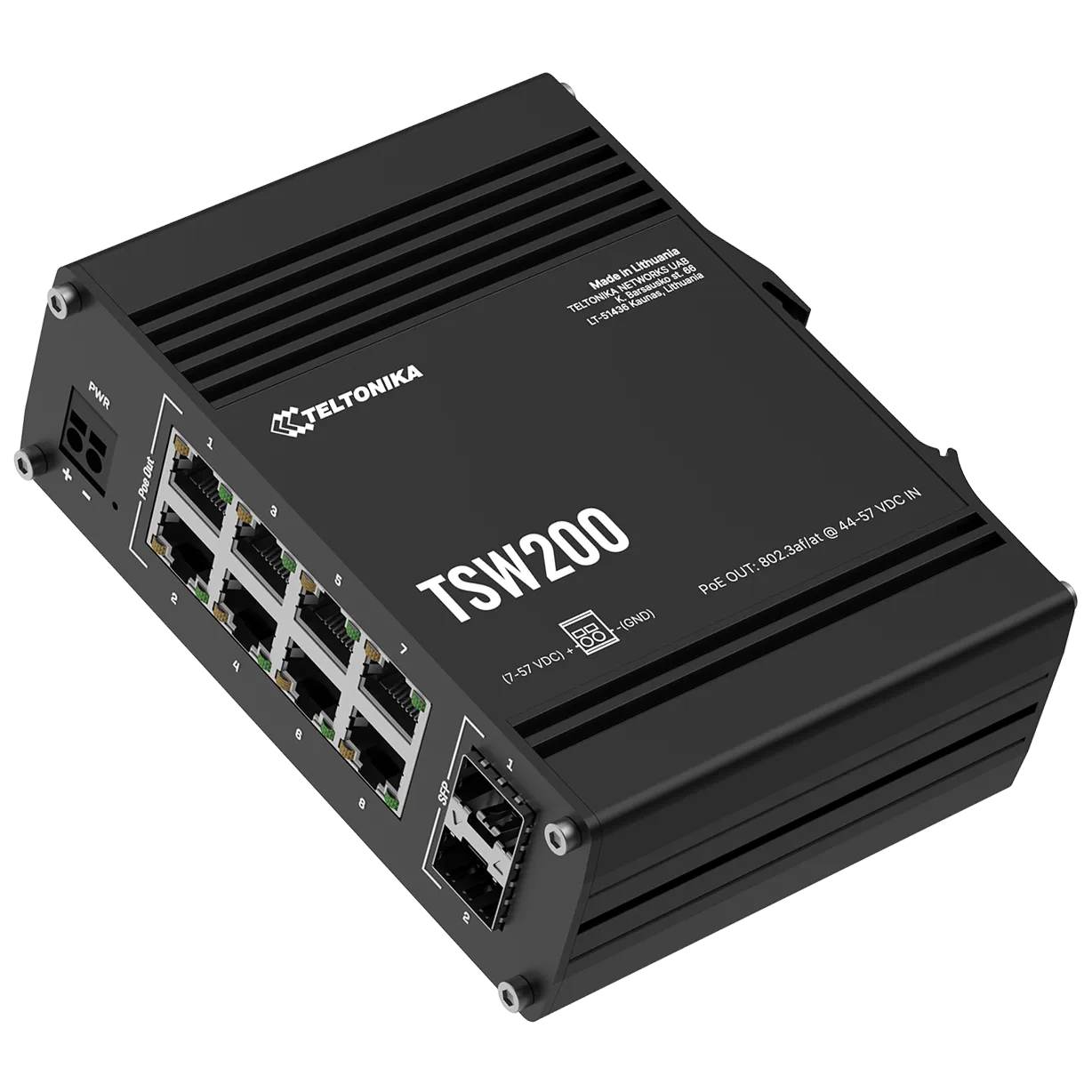

Switch PoE

Lorsque plusieurs appareils doivent être connectés en Ethernet, un switch est nécessaire.

Modèle fourni : Teltonika TSW200 (ou équivalent) - 8 ports Ethernet PoE.

Les ports PoE alimentent directement les points d'accès Wi-Fi et les lecteurs RFID en électricité.

Le switch est livré avec un support rail DIN et son alimentation DIN 48V DC 150W.

Lien utile : Fiches Techniques - Teltonika TSW200
Lecteur de badge RFID

Le lecteur RFID se connecte au même réseau informatique que la Gateway via Ethernet et est alimenté en PoE (par le même câble Ethernet).

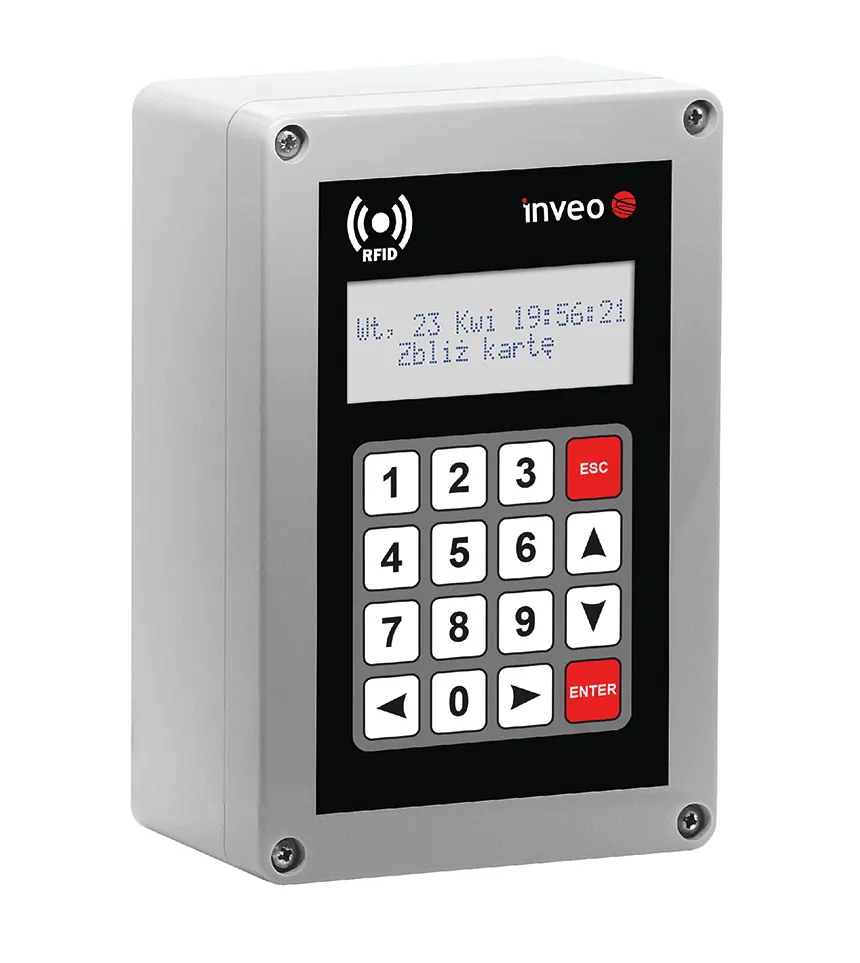

Le modèle avec clavier est utilisé par défaut pour la gestion des buanderies :

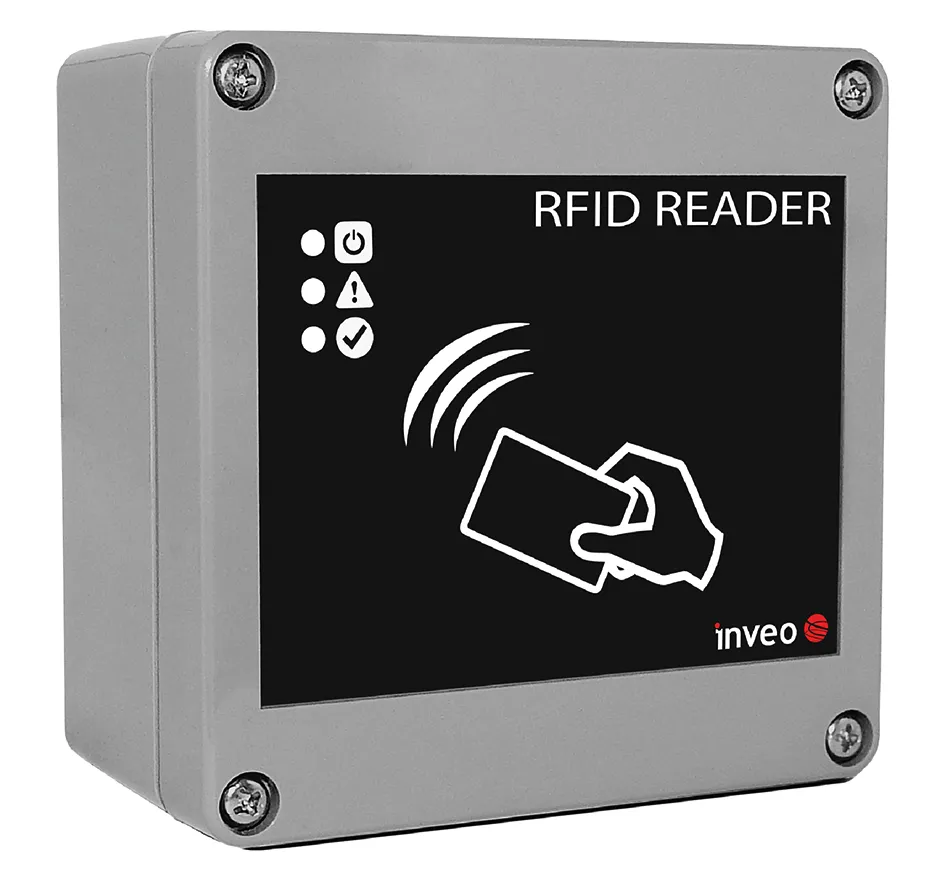

Le lecteur simple sans clavier numérique est utilisé pour enclencher une seule charge, par exemple une colonne de lavage dans une buanderie (lave-linge et sèche-linge).

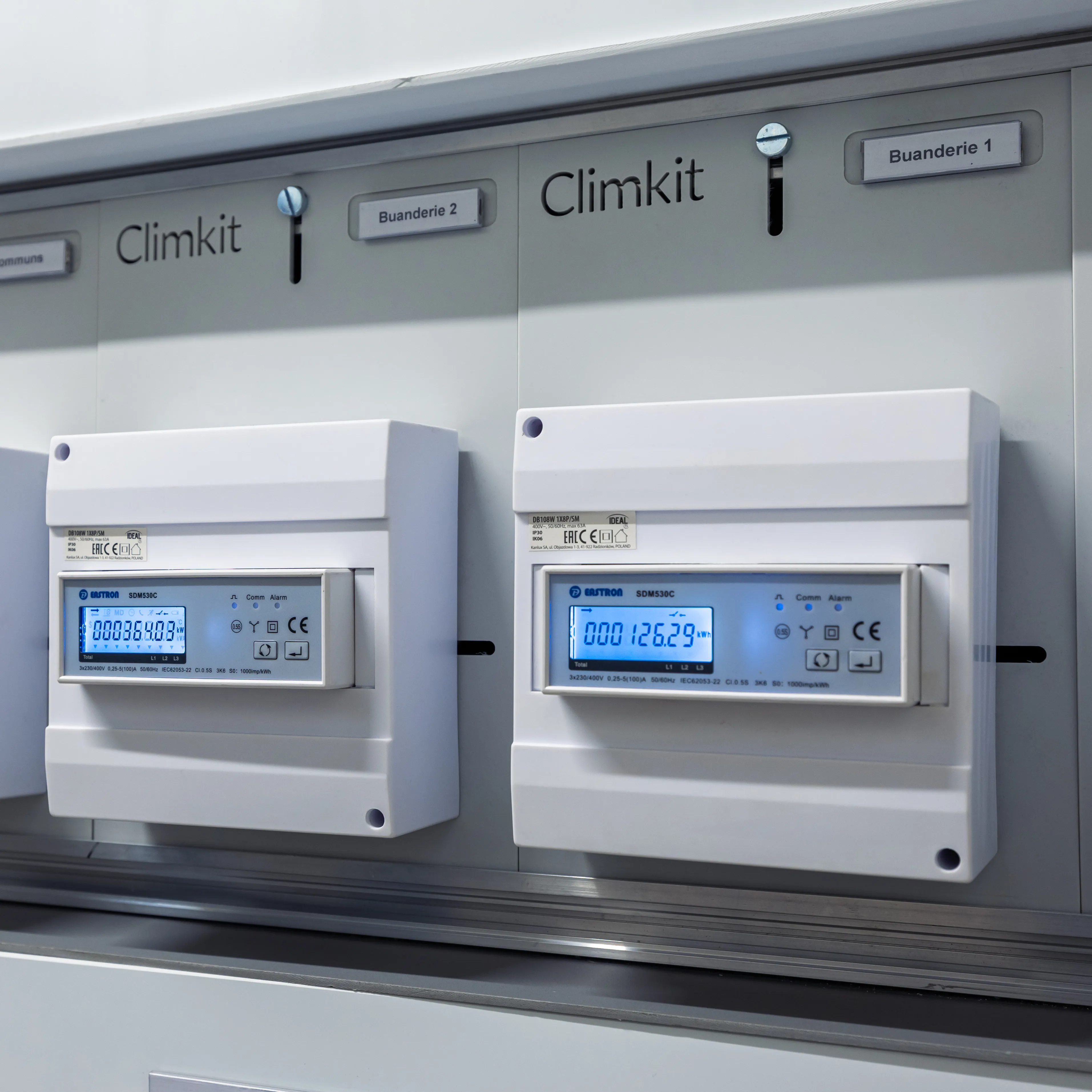

Compteur-relais direct >80A

Le modèle utilisé pour la gestion des buanderies collectives est l'Eastron SDM530C.

C'est un compteur-relais triphasé (max 100A) connecté en RS485 Modbus à la Gateway.

Lien utile : Fiche technique compteur-relais Eastron SDM530C

2. Etapes suivantes

Configuration d'un relais triphasé ou d'un lecteur RFID sur la plateforme Climkit
Installation d'un relais triphasé sur site
Installation d'un lecteur RFID sur site
