Installer le convertisseur RS485-Ethernet
Cet article décrit l’installation sur site du convertisseur RS485-Ethernet. Cet équipement n'a pas besoin d'être déclaré sur la plateforme Climkit, contrairement aux autres équipements.
Installation du convertisseur RS485-Ethernet

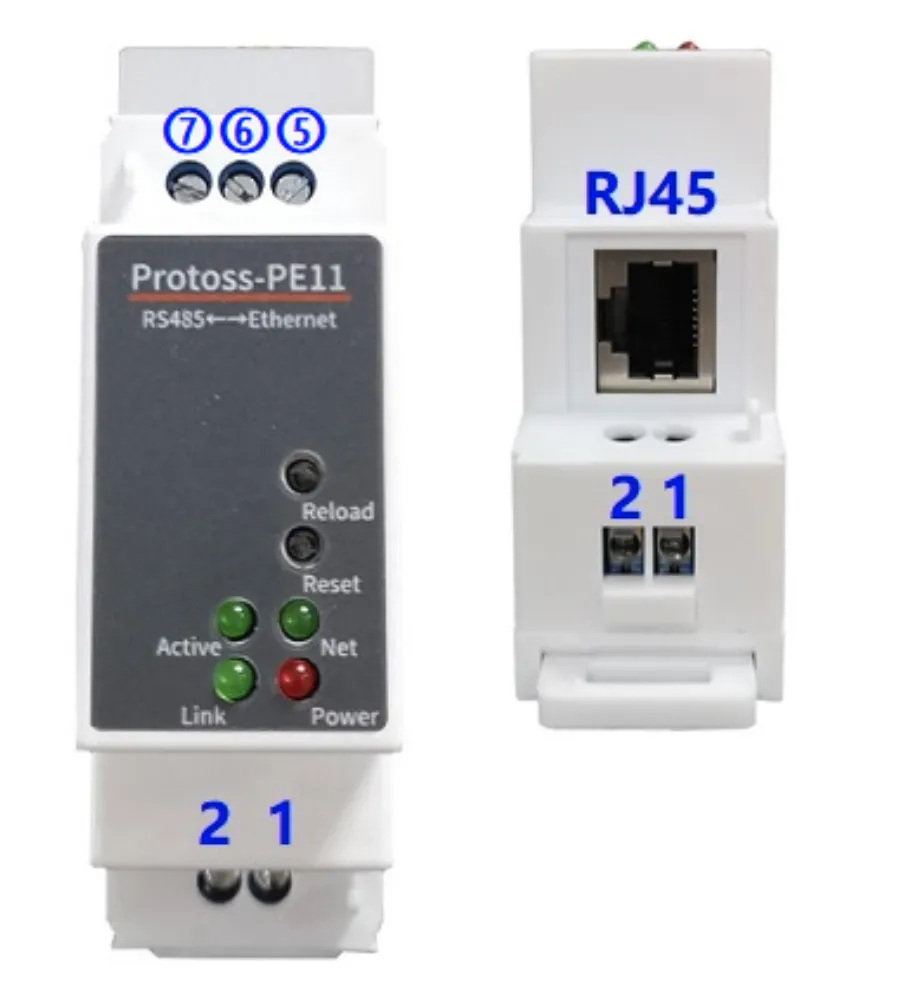

- Connecter le câble d'alimentation électrique de l'alimentation AC/DC 24V aux ports 1 et 2 de l'appareil selon la table de correspondance ci-dessous.
- Connecter le bus RS485 des compteurs Modbus aux ports 5, 6 et 7 de l'appareil selon la table de correspondance ci-dessous.
- Connecter le port Ethernet/RJ45 (LAN) au routeur.
Port
Description
1
24 VDC +
2
24 VDC -
5
RS485 B (-)
6
RS485 A (+)
7
RS485 GND
RJ45
Ethernet/RJ45
- L'appareil démarre en quelques secondes et la LED power et NET restent allumées.
