Installer la Gateway Climkit
Cet article décrit l’installation sur site de la Gateway. Pour que l’équipement fonctionne, une configuration sur la plateforme Climkit est également nécessaire. Des liens sont disponibles en fin de document.

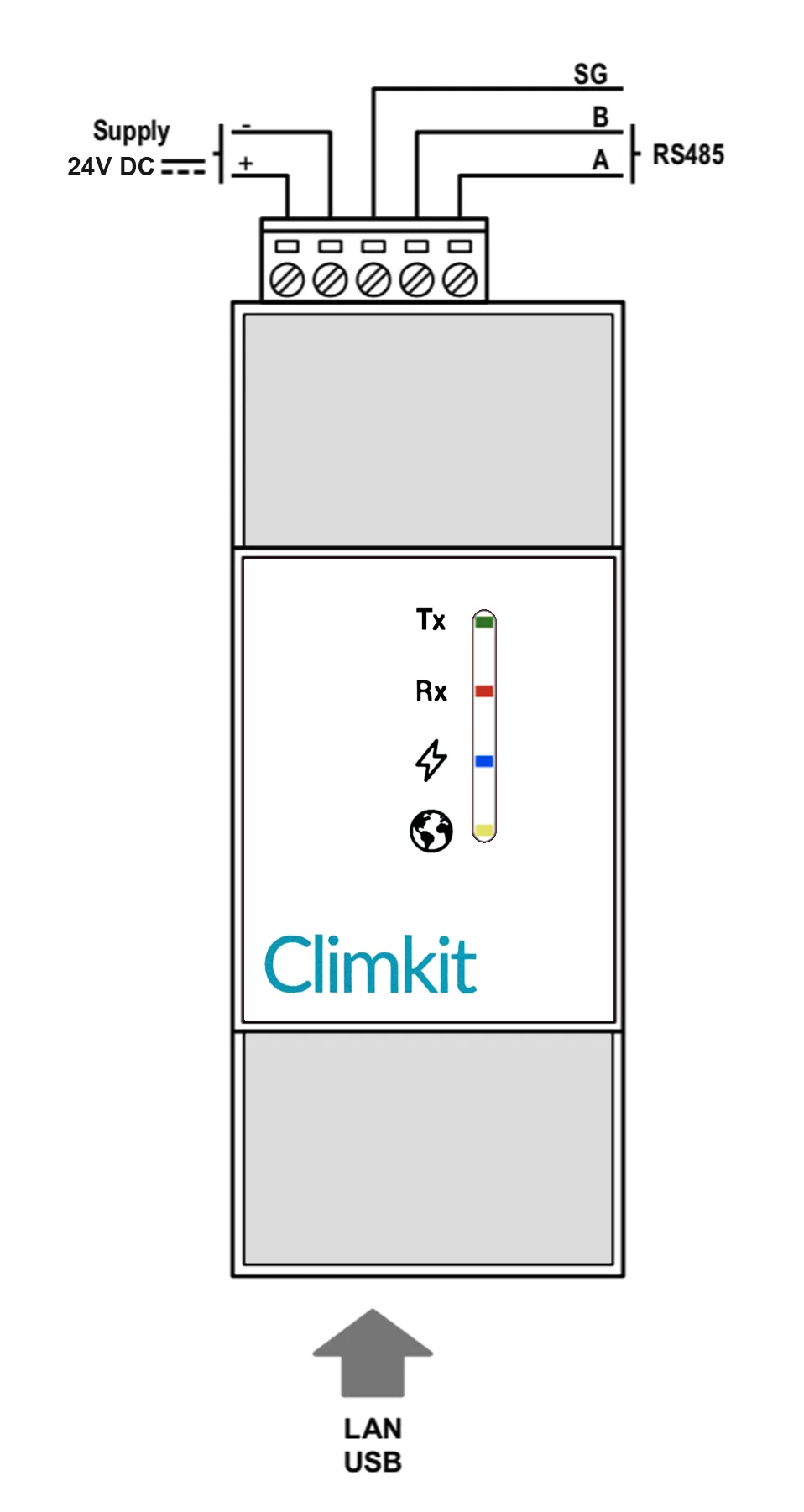

Installation de la Gateway Climkit
- Connecter le câble d'alimentation électrique de l'alimentation AC/DC 24V aux ports + et - de l'appareil.
- Connecter le bus RS485 des compteurs Modbus aux ports A, B et SG (pour GND) de l'appareil.
- Connecter le port Ethernet/RJ45 (LAN) au routeur.

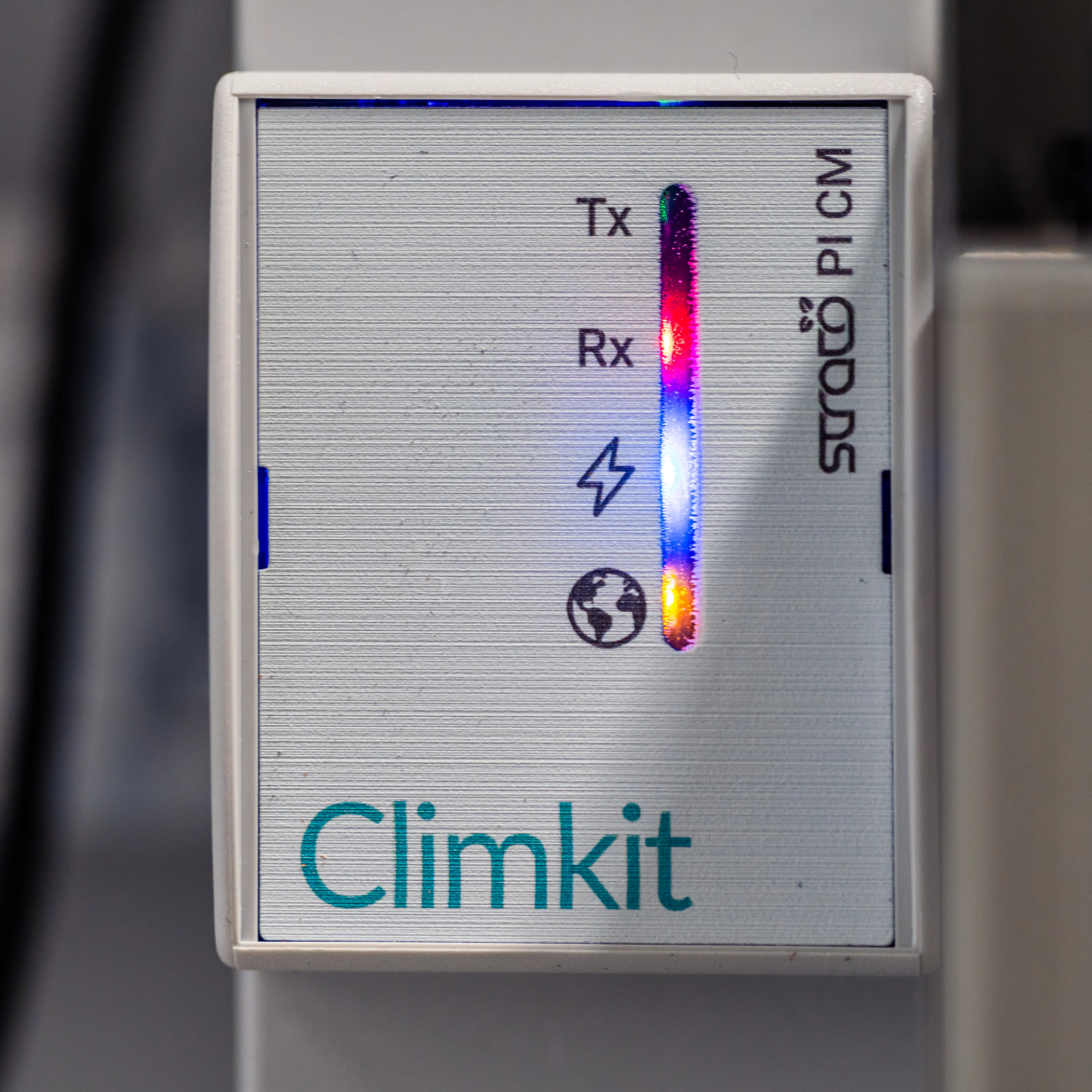

- L'appareil démarre en quelques minutes et 4 LED sur la face avant indiquent le statut de la Gateway :
- "Éclair" allumé en bleu : la Gateway est correctement alimentée. Il clignote en cours de démarrage.
- "Globe terrestre" orange indique l'état de la connexion:
- clignotement rapide : la Gateway a démarré correctement mais n'est pas configurée. Il faut l'ajouter à un site afin qu'elle puisse télécharger sa configuration, notamment la liste des compteurs à lire sur le site.
- clignotement lent: la Gateway a démarré correctement mais n'est pas connectée à Internet. Vérifier le raccordement au routeur.
- allumé en continu: la Gateway a démarré, est configurée et est connectée à Internet.
- "Tx" clignote : la Gateway est en train d'envoyer une commande de lecture à un appareil, comme un compteur d'électricité, connecté au bus RS485.
- "Rx" clignote: la Gateway reçoit les informations demandées de l'appareil. Lorsque la Gateway parvient à lire un compteur Tx et Rx clignotent quasi simultanément.
PHOTO: https://drive.google.com/file/d/1BVDgV2CHmMDxrGLXa8WVsXk0LHKgKjBR/view?usp=sharing
Exigences réseau pare-feu (firewall) de la Gateway Climkit
Dans le cas où la Gateway Climkit est connectée à un réseau informatique tiers, il est indispensable de configurer les endpoints et les ports ci-dessous.
Destination | Port | Protocole |
*.climkit.io | 80, 443 | HTTP, HTTPS |
*.climkit.link | 80, 443 | HTTP, HTTPS |
*.climkit.link | 22 (sortant) | SSH |
*.pool.ntp.org | 123 | NTP (UDP) |
