Pianificare il collegamento del Gateway Climkit e la connettività di rete
Aggiornato
da Jean-Nicolas Turlier
Questo articolo descrive la pianificazione dell'installazione. Per la messa in opera sul posto e la configurazione delle attrezzature sulla piattaforma Climkit, fare riferimento ai link alla fine dell'articolo.
1. La Gateway Climkit
La Gateway Climkit è il gateway di comunicazione che centralizza e gestisce tutte le attrezzature delle soluzioni Climkit. Consente di raccogliere e trasmettere i dati dei dispositivi connessi (contatori, stazioni di ricarica, lettori RFID, ecc.) alla piattaforma online Climkit.
La Gateway Climkit comunica con le attrezzature tramite reti seriali di tipo RS485 e reti TCP/IP, utilizzando protocolli di comunicazione standard e aperti (non proprietari), in particolare Modbus, M-Bus e OCPP.

Le principali attrezzature collegate e gestite dalla Gateway Climkit sono:
- Contatori elettrici
- Stazioni di ricarica per veicoli elettrici
- Lettori RFID
- Relè di comando
- Sensori
- Batteria di accumulo

Installazione nel quadro elettrico
La Gateway viene fornita con il suo alimentatore 24V DC su guida DIN.
È collegata alla rete tramite la porta Ethernet RJ45.
Larghezza della Gateway: 2 moduli DIN.

Si consiglia vivamente di installare un interruttore magnetotermico dedicato ai dispositivi di comunicazione Climkit. Questo deve essere chiaramente etichettato. Nell'esempio seguente, l'interruttore è associato alla Gateway Climkit e al convertitore Mbus60.

Collegamento ai contatori
La porta RS485 consente di collegare direttamente i contatori elettrici RS485-Modbus.

2. Altre attrezzature di comunicazione
Router 4G
Il router 4G è necessario quando non è disponibile alcuna connessione Internet nell'edificio. Consente la comunicazione tra i dispositivi e il portale online Climkit tramite un abbonamento 4G economico.
Il router viene fornito con un supporto per guida DIN e il relativo alimentatore 24V DC, un'antenna remota da 3 m e una scheda SIM multi-operatore attivata.
Il dispositivo utilizzato è un Teltonika TRB140 (o equivalente).


Quando il segnale 4G è troppo debole o assente, ordinare una prolunga per l'antenna (5 m o 10 m) oppure spostare il router in un'area con segnale. Si sconsiglia di prolungare l'antenna per più di 20 m.
Se necessario, viene fornita un'antenna esterna IP65 da installare sulla facciata o in una bocca di lupo.

Router LAN
Nel caso in cui sia disponibile una connessione Internet locale da un altro router, si consiglia di creare una sottorete con un router standard a cui collegare tutti i dispositivi (Gateway Climkit, stazioni di ricarica, ecc.). Ciò consente di essere indipendenti dal router principale per la configurazione.
Il dispositivo utilizzato è un Teltonika RUT301 con 4 porte LAN + 1 WAN, fornito con supporto per guida DIN e relativo alimentatore per guida DIN 24V DC.

Convertitore MBus-RS485
Il convertitore M-Bus/RS485 consente di collegare contatori M-Bus (generalmente di calore e acqua) alla Gateway Climkit.
Sono disponibili due modelli a seconda del numero di contatori da collegare:
- M-Bus60: fino a 60 contatori - larghezza 4 moduli DIN
- M-Bus200: fino a 200 contatori - larghezza 8 moduli DIN
È possibile collegare più convertitori alla stessa Gateway per estendere la capacità del sistema.
Ogni convertitore viene fornito con il proprio alimentatore per guida DIN 24V DC.



Convertitore RS485-Ethernet (da Modbus RTU a Modbus TCP)
Il convertitore RS485-Ethernet consente di passare da una rete bus RS485 a una rete TCP/IP e quindi di leggere dispositivi Modbus RTU tramite Modbus TCP.
Il modello fornito è un Protoss-PE11, consegnato configurato e con il relativo alimentatore per guida DIN 24V DC.
Può essere utilizzato per leggere i contatori elettrici direttamente tramite il router 4G (vedere schema Cloud Gateway) o per collegare contatori elettrici distribuiti in diversi quadri elettrici di uno stesso sito, tutti collegati tra loro da una rete IP locale (vedere schema Microgrid). In questo caso, è sufficiente una sola Gateway Climkit per leggere tutti i contatori del sito tramite Modbus TCP.


3. Altre opzioni di collegamento
Collegamento di più edifici appartenenti allo stesso sito
Il convertitore RS485/Ethernet può essere utilizzato in due configurazioni principali:
- Configurazione Cloud Gateway: per leggere i contatori elettrici direttamente tramite il router 4G (vedere schema Cloud Gateway).
- Configurazione Microgrid: per collegare contatori elettrici distribuiti in diversi quadri elettrici di uno stesso sito, tutti collegati tra loro da una rete IP locale (vedere schema Microgrid). Una sola Gateway Climkit è quindi sufficiente per leggere tutti i contatori del sito tramite Modbus TCP.
- Nel caso in cui altri fornitori di servizi debbano leggere gli stessi contatori Modbus, l'installazione di un convertitore RS485-Ethernet consente richieste di lettura simultanee, cosa non possibile su una semplice rete bus RS485.

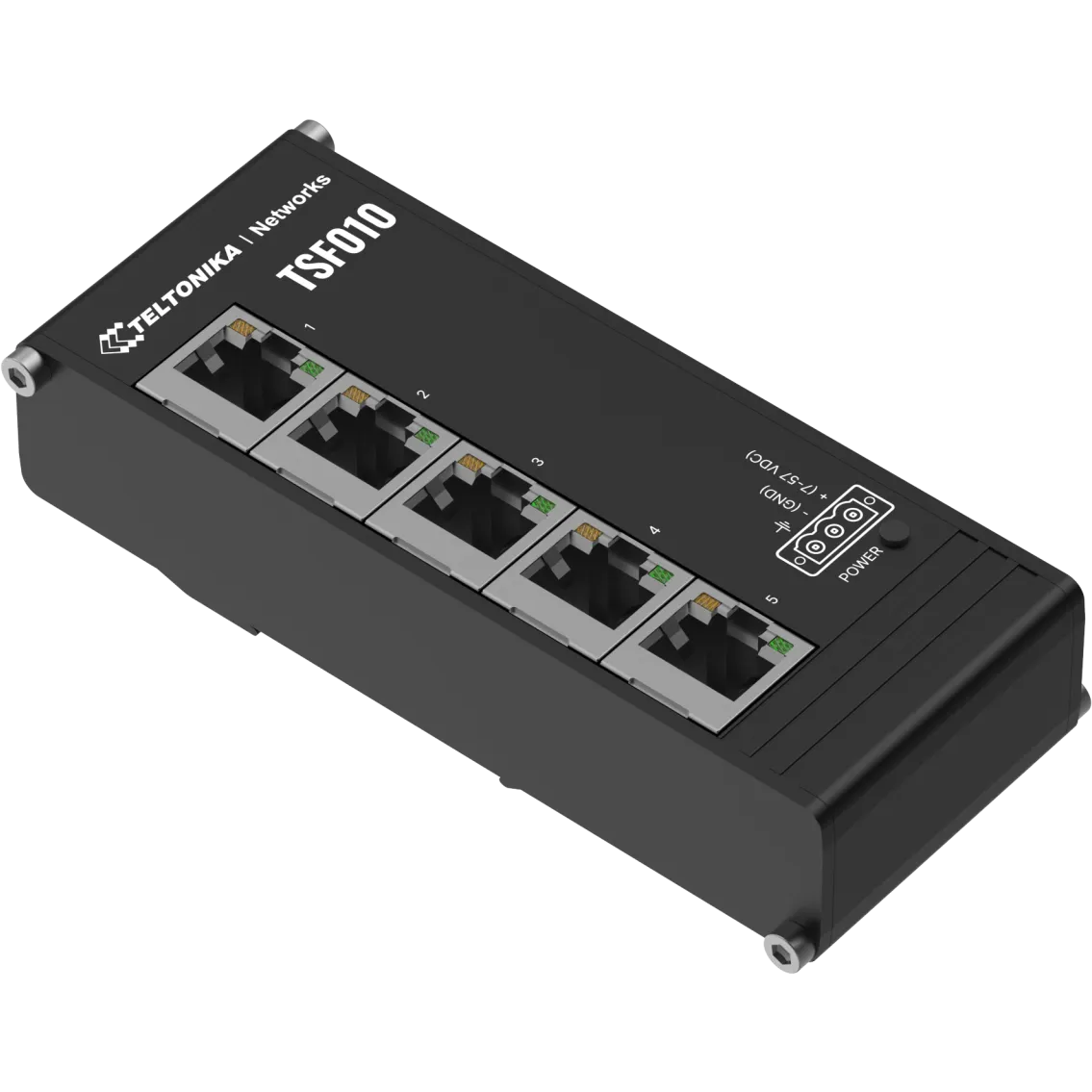

Switch Ethernet standard
Per collegare dispositivi aggiuntivi tramite Ethernet, è necessario uno switch.
Climkit propone uno switch compatto che si installa direttamente su guida DIN, corredato da un alimentatore 24V (1 modulo).
Con le sue 5 porte, consente di collegare l'inverter fotovoltaico, il monitoraggio della batteria o altri dispositivi.

Switch PoE
Per le attrezzature Ethernet che richiedono un'alimentazione PoE, è necessario uno switch PoE.
Consente di alimentare direttamente la gateway, il controller e i punti di accesso Wi-Fi tramite il cavo Ethernet, senza alimentazione elettrica supplementare.
Inoltre, le porte SFP consentono di interconnettere più edifici di un sito (vedere schema Microgrid) in fibra ottica tramite un unico router Internet.
Modello fornito: Teltonika TSW200 (o equivalente) - 8 porte Ethernet PoE + 2 porte fibra ottica SFP.
Lo switch viene fornito con un supporto per guida DIN e il relativo alimentatore DIN 48V DC 150W.


Lettura diretta di un contatore GRD tramite la porta P1
I contatori GRD trasmettono i loro dati una volta al giorno, per il giorno precedente, il che non consente il pilotaggio. Il convertitore USB-RJ12 collega la Gateway Climkit alla porta P1 del contatore GRD: la Gateway legge così i dati del contatore in tempo reale. È possibile collegare fino a due contatori alla Gateway, ad esempio il contatore di ingresso e quello di produzione (o della batteria).
Lunghezza del cavo: 3 m.

Caso d'uso: batteria condivisa in un RCPv o una CLE, vedere Pianificare l'ottimizzazione e lo stoccaggio dell'energia.
