Convertitori RS485-Ethernet TCP/IP

ModbusTCP

Quando i contatori elettrici Modbus vengono letti direttamente dal router LAN o 4G del produttore Teltonika, si utilizza un convertitore RS485-Ethernet di tipo Protoss-PE11.

Poiché la comunicazione Modbus avviene principalmente tramite una rete IP/TCP, si parla di ModbusTCP, a differenza del Modbus RTU che avviene semplicemente tramite un bus RS485.

Il convertitore RS485-Ethernet può anche essere collegato al gateway Climkit. È possibile utilizzare più convertitori contemporaneamente a seconda della configurazione del progetto.

Per impostazione predefinita, l'apparecchio viene fornito configurato e pronto all'uso con il router Climkit.

Parametri predefiniti:

Indirizzo IP statico : 192.168.2.10

Parametri bus RS485 :

  • Baudrate : 9600
  • Parità : None
  • Data Size : 8
  • Stop Bits : 1

Se l'apparecchio è stato ripristinato, torna in modalità DHCP, ovvero il router gli assegna casualmente un nuovo indirizzo IP. Consultare la configurazione del router per conoscere questo indirizzo.

Il convertitore è configurabile tramite il suo portale web interno accessibile tramite il suo indirizzo IP direttamente da un browser. Login admin/admin.

Ecco la configurazione predefinita utilizzata da Climkit:

Configurazione con convertitore USR-DR302

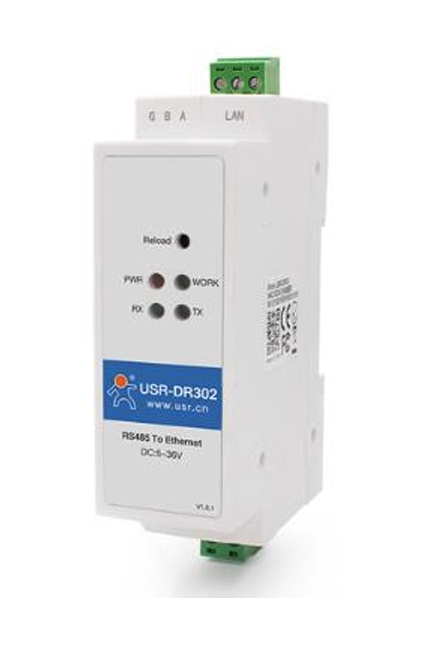

Il modello USR-DR302 è un'alternativa al Protoss-PE11 ed è stato utilizzato da Climkit fino al 2024.

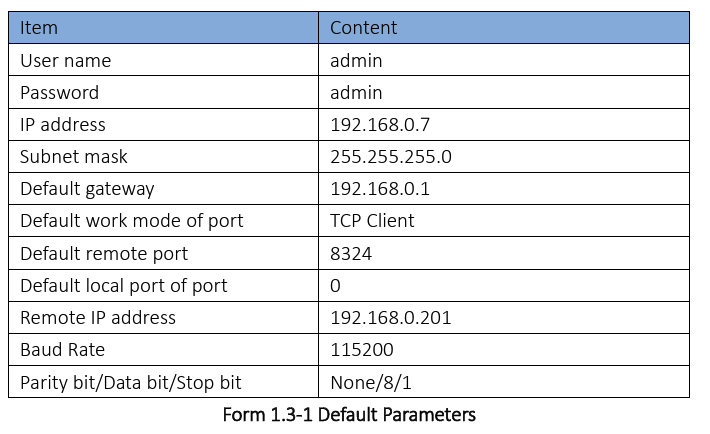

Parametri predefiniti. Connessione all'indirizzo IP 192.168.0.7:

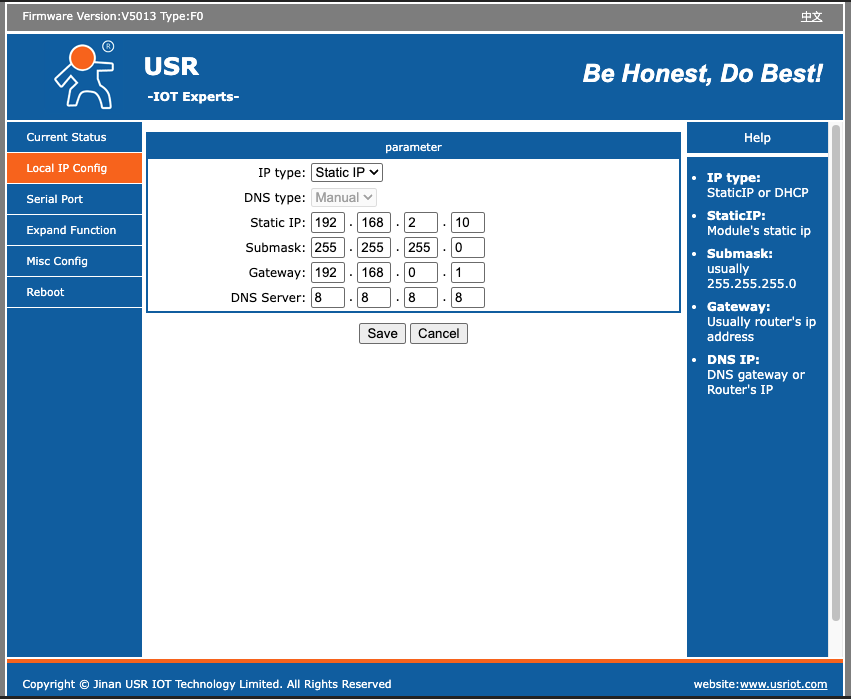

Sotto IP Type, selezionare DHCP o Static IP:

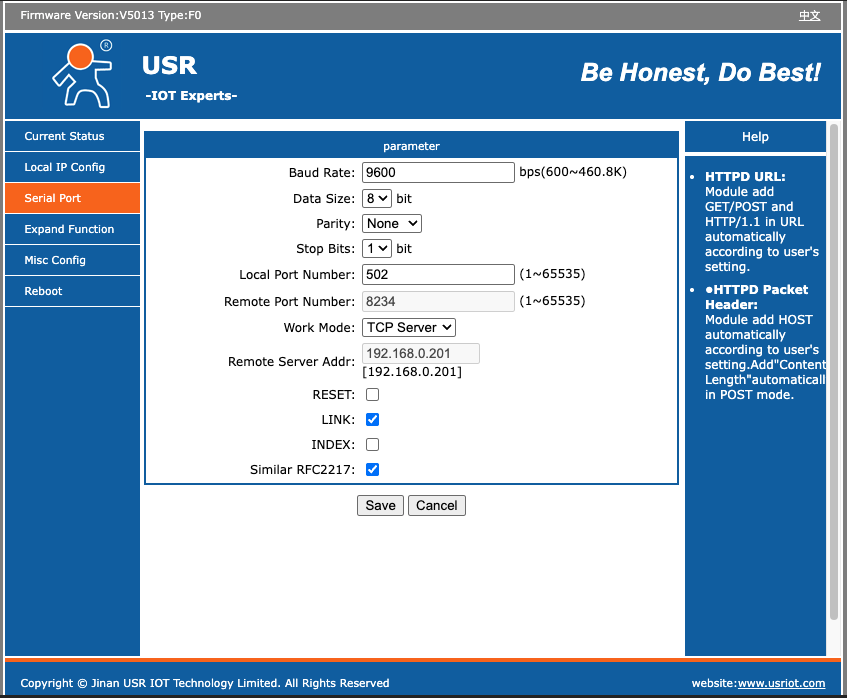

Parametri bus RS485 :

  • Baudrate : 9600
  • Parità : None
  • Data Size : 8
  • Stop Bits : 1
  • Local port: 502
  • Work mode: TCP Server

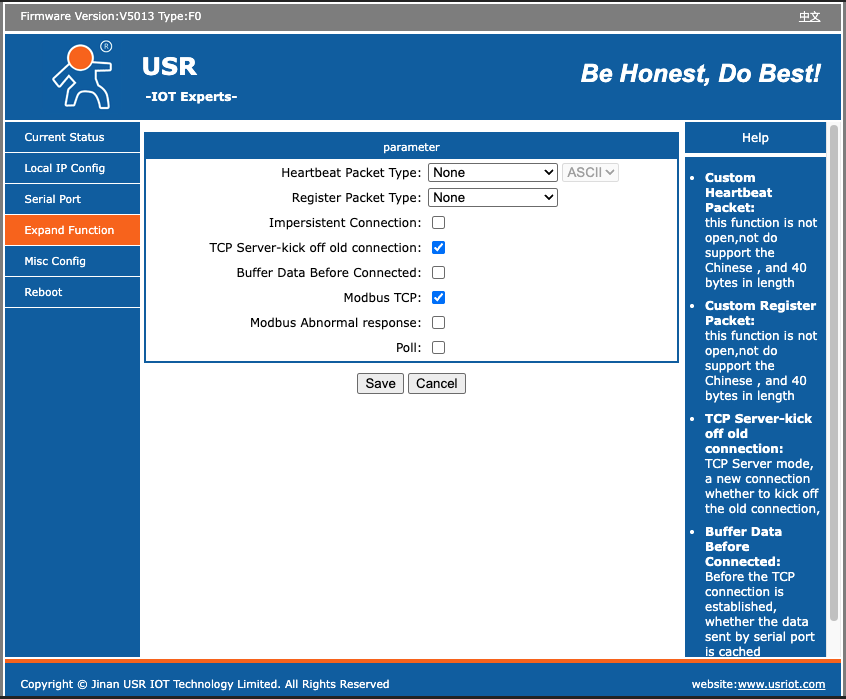

Selezionare Modbus TCP:

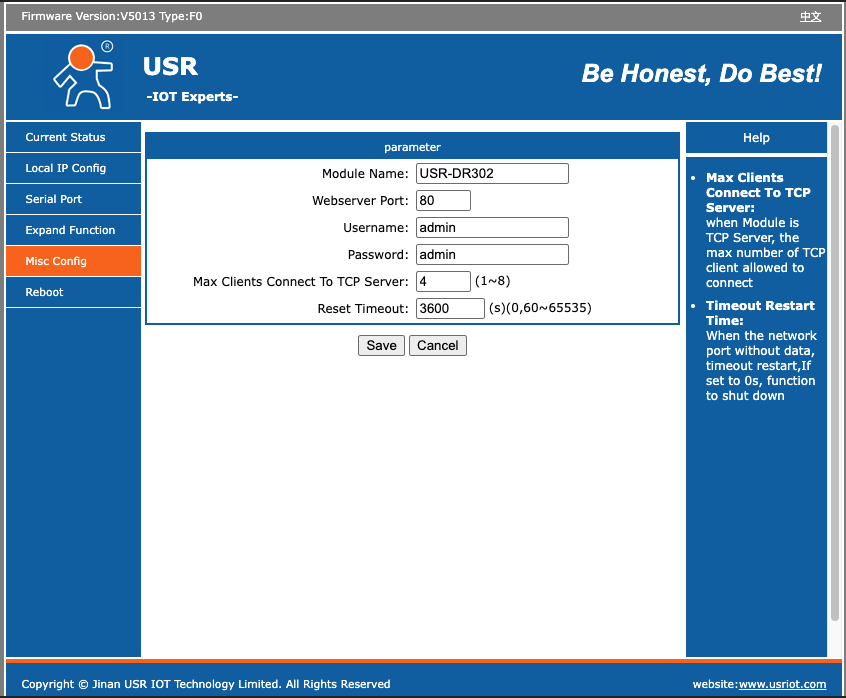

Per cambiare username e password necessari per connettersi all'interfaccia web:

MBus via TCP

Il convertitore può essere utilizzato anche per leggere apparecchiature MBus tramite un convertitore RS485-MBus.

I parametri sono gli stessi di cui sopra fatta eccezione per:

  • Baudrate: 2400
  • Parity: EVEN
  • Protocol: None
Attenzione, nel caso in cui dispositivi Modbus e MBus debbano essere letti via TCP, è necessario utilizzare due convertitori RS485-Ethernet, uno per i Modbus e l'altro per i MBus. Vedere schema di principio.

Configurazione con convertitore USR-DR302

I parametri sono gli stessi di cui sopra fatta eccezione per:

  • Baudrate: 2400
  • Data Size: 8
  • Parity: EVEN
  • Stop Bits: 1
  • Port: 502
  • Work Mode: TCP Server

Deselezionare Modbus TCP:
