eBike - Ricarica biciclette elettriche

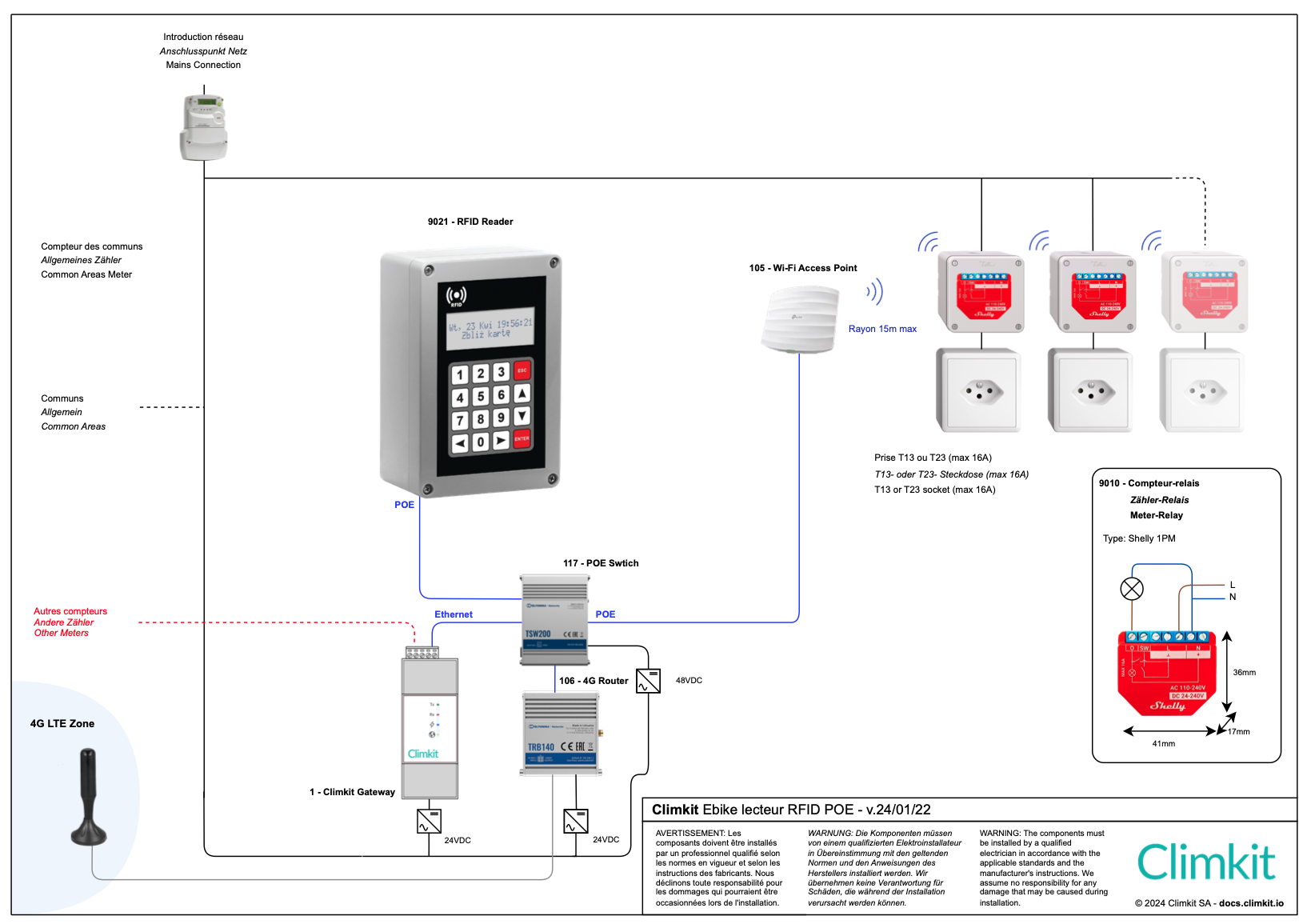

1. Schema di cablaggio
2. Funzionamento
Il sistema consiste nella combinazione di un Lettore RFID e di uno o più contatori relè che permettono di misurare l'energia consumata e, allo stesso tempo, di attivare o disattivare un carico tramite una presa elettrica connessa.
- Il lettore con tastierino numerico consente all'utente di selezionare una presa da attivare.
- Un utente si identifica tramite badge sul Lettore RFID e sceglie il numero della presa da attivare.
- Se il badge è valido e il numero di presa inserito esiste, il relè corrispondente si chiude, consentendo l'attivazione della presa.
- La Transazione viene quindi avviata e il contatore viene letto automaticamente.
- L'utente può terminare la Transazione nuovamente tramite badge, inserendo il numero della presa.
A questo punto, il contatore viene letto nuovamente e l'energia consumata durante la Transazione viene registrata sull'account dell'utente.
Esempi di installazione
