Elektrizitätsmanagement planen (ZEV, vZEV und LEG)

Jean-Nicolas Turlier Aktualisiert von Jean-Nicolas Turlier

Dieser Artikel beschreibt die Planung der Installation. Für die Umsetzung vor Ort und die Konfiguration der Geräte auf der Climkit-Plattform beachten Sie die Links am Ende des Artikels.

1. Strommanagement und ZEV

Die Strommanagement-Lösung von Climkit besteht darin, Zähler zur Messung und Erfassung des Stromverbrauchs bereitzustellen, die Daten an die Plattform zu übertragen und eine der verfügbaren Betriebsmethoden zu aktivieren, wie beispielsweise die Erstellung von Individualabrechnungen oder die automatische Rechnungsstellung an die Verbraucher.

Die Lösung wird in der Regel im Rahmen eines Zusammenschlusses zum Eigenverbrauch (ZEV) angewendet.

Ein ZEV (Zusammenschluss zum Eigenverbrauch) ermöglicht es den Bewohnern eines oder mehrerer Gebäude, den vor Ort durch eine Photovoltaikanlage erzeugten Strom gemeinsam zu verbrauchen. Der Eigentümer oder die Stockwerkeigentümergemeinschaft verkauft diesen Strom an die Mitglieder des ZEV, während das EW/VNB den erforderlichen Restbedarf liefert und den Überschuss zurückvergütet.

Sie gilt auch für den virtuellen ZEV (vZEV): Mehrere in einem ZEV zusammengeschlossene Gebäude nutzen das Verteilnetz kostenlos, um den Photovoltaikstrom untereinander zu transportieren. Das EW/VNB summiert seine Zähler, um seine Rechnung zu erstellen – daher der Zusatz „virtuell“.

Seit 2026 ist es zudem möglich, den Solarüberschuss im Rahmen einer lokalen Elektrizitätsgemeinschaft (LEG) an andere Verbraucher derselben Gemeinde zu verkaufen. Siehe weiter unten.

Sie kann auch in anderen Kontexten eingesetzt werden, zum Beispiel:

  • In einem Gewerbegebäude, um die Verbräuche der verschiedenen Mietflächen zu unterscheiden
  • Auf einem Campingplatz oder in einem Hafen, um die Verbräuche pro Stellplatz bzw. Liegeplatz zu erfassen
  • In jeder Situation, in der Stromverbräuche gemessen, abgerechnet und fakturiert werden müssen

Standard-Anschlussschema eines ZEV

Es gibt je nach Anzahl der Verbraucher und Gebäude eines Standorts mehrere Anschlussarten für die Stromzähler und die Kommunikation.

Das Standardschema besteht aus einem ZEV mit:

  • Einem einzigen Netzanschlusspunkt mit einem EW/VNB-Einspeisezähler
  • Mehreren Verbrauchern (Wohnungen, Büros, Allgemeinflächen usw.), die an private Zähler angeschlossen sind

Elektrischer Anschluss

Das obige Schema zeigt den Fall eines ZEV mit einem einzigen EW/VNB-Zähler am Haupteinspeisepunkt des Gebäudes.

Verbraucher wie Wohnungen und Allgemeinbereiche werden durch private Zähler gemessen.

Ein privater Zähler misst ebenfalls die Solarproduktion (Wechselrichter-Abgang).

Ein privater Zähler wird zudem an der Einspeisung in Serie mit dem des EW/VNB installiert.

Die Anzahl der Zähler hängt davon ab, was separat gemessen und abgerechnet werden soll. Hier ist eine Liste der gängigsten einzuplanenden Zähler:

  • Wärmepumpe: um deren Verbrauch vom restlichen Allgemeinstrom zu trennen
  • Ladestationen für Elektrofahrzeuge
  • Batterie in AC-Kopplung (da bei DC-Kopplung hinter einem Hybrid-Wechselrichter die Batterie bereits durch den PV-Zähler erfasst wird).
  • Photovoltaik-Wechselrichter: Ein Zähler pro Anlage ermöglicht es, deren Leistung separat zu messen und eventuelle Störungen leichter zu erkennen.
In jedem Fall müssen alle Abgänge im Schaltschrank durch einen Verbrauchs- oder Produktionszähler gemessen werden und dürfen niemals direkt hinter dem Hausanschluss ohne Zähler angeschlossen werden!
RS485-Kommunikationsbus und Internetverbindung

Ein serieller Kommunikationsbus vom Typ RS485 verbindet jeden Zähler mit der RS485-Schnittstelle des Climkit-Gateways.

Die Zähler (Slaves) werden über ein RS485-Busnetzwerk gemäss dem untenstehenden Schema mit dem Gateway (Master) verbunden.

Richtlinien und Empfehlungen für die Kabelverlegung:

  • Ein geschirmtes Kabel vom Typ U72 (Aluminiumfolien-Typ) 4 × 0,8 mm² verwenden.
  • Alle Geräte müssen in Reihe geschaltet werden (Daisy-Chain). Abzweigungen, Stern- oder T-Verbindungen vermeiden, da diese Kommunikationsfehler verursachen können.
  • Das Kabel darf keine geschlossenen Schleifen bilden.
  • Maximale Länge: < 500 m für eine Sicherheitsmarge anstreben.
  • Leitungsführungen in der Nähe von Geräten vermeiden, die Störungen verursachen könnten (Motoren, Frequenzumrichter usw.).

Das Gateway ist seinerseits über seine Ethernet-Schnittstelle mit dem 4G-Router verbunden, der mit einer Multi-Netz-SIM-Karte ausgestattet ist, um die Fernablesung der Zähler zu ermöglichen.

Der Anschluss des Busses erfordert sorgfältiges und präzises Arbeiten. Bei neuen Schaltschränken wird empfohlen, dies in der Werkstatt durchzuführen.

Climkit-Angebot

Das Standardangebot von Climkit umfasst alle für den Betrieb des Systems erforderlichen Elemente: Hardware-Komponenten, Softwarefunktionen sowie Dienstleistungen rund um die Inbetriebnahme.

Die gesamte Hardware wird vorkonfiguriert geliefert, um die Installation zu vereinfachen und eine einwandfreie Kommunikation der Zähler zu gewährleisten.

  • Hardware:
    • LAN-Router oder 4G-Router
    • Climkit-Gateway
    • Stromzähler
  • Softwarefunktionen:
    • Auslesen und Ablesen der Stromzähler
  • Inbetriebnahmedienstleistung:
    • Technische Koordination und Überprüfung der Zählerablesung
    • Administrative Inbetriebnahme

Alle Produkte werden direkt bei Climkit bestellt.

In den meisten Fällen kann die Installation durch den Installateur ohne Vor-Ort-Einsatz eines Climkit-Technikers durchgeführt werden.

Bei Bedarf steht während der Inbetriebnahme telefonischer Support zur Verfügung.

Details der verwendeten Geräte

4G-Router

Eine Internetverbindung ist für den Betrieb des Systems unerlässlich. Falls keine Verbindung vorhanden ist, kann Climkit diese über einen 4G-Router bereitstellen, der mit einer aktiven Multi-Netz-SIM-Karte ausgestattet ist.

Die Verwendung des 4G-Routers TRB140 von Climkit bietet mehrere Vorteile:

  • Vereinfachte Installation: Der Router lässt sich einfach im Schaltschrank direkt auf der DIN-Schiene montieren
  • Vollständige Lieferung: Geliefert mit DIN-Schienenhalterung und 24-V-DC-Netzteil
  • Einsatzbereit: Vorkonfiguriert mit einer aktivierten SIM-Karte geliefert
  • Wirtschaftliches 4G-Abonnement: Kostengünstige Internetverbindung
Nützlicher Link: Datenblatt Router TRB140
Climkit-Gateway

Das Climkit-Gateway liest die an seinen RS485-Port angeschlossenen Zähler über das Modbus-Protokoll aus und übermittelt die Zählerstände über das Internet an die Climkit-Plattform.

Stromzähler

Stromzähler ermöglichen die Messung von Verbrauch, Produktion sowie des aus dem Netz bezogenen und in dieses eingespeisten Stroms.

Bei einem Anschluss unter 80 A liefert Climkit Direktmessungszähler, d. h. die Leiterdrähte werden direkt durch den Zähler geführt.

Das typischerweise gelieferte Modell ist der Zähler Eastron SDM630Modbus. Der Zähler ist 4 DIN-Module breit und wird direkt im Schaltschrank auf einer DIN-Schiene oder in einem passenden Gehäuse montiert (siehe T-Box unten).

Falls die Anschlussstromstärke (Ampere) 80 A übersteigt, liefert Climkit indirekte Zähler, d. h. die Leiterdrähte verlaufen durch Stromwandler (TI), die ihrerseits mit dem Zähler verbunden sind.

  • Das typischerweise gelieferte Modell ist der Zähler Eastron SDM630MCT.

Stromwandler (TI)

Die Stromwandler werden entsprechend der Stromstärke des Anschlusses und dem Durchmesser des Leiters ausgewählt, um den der Wandler geklemmt wird.

Climkit liefert Stromwandler von 100 A bis 2000 A.

Die Stromwandler werden direkt auf das Kabel oder die Kupferschiene jeder Phase geklemmt. Achten Sie auf den Kabelquerschnitt im Verhältnis zum Durchmesser des Wandlers.

Für spezifische Fälle, die einen grösseren Durchmesser erfordern, können andere Stromwandler bestellt werden. Bitte bei der Bestellung angeben.

T-Box Zählergehäuse und Montageplatte

Um die Installation der Zähler an den bisherigen EW/VNB-Zählerplätzen zu erleichtern, können DIN-Schienengehäuse mit Montageplatte bestellt werden.

DIN-Schienengehäuse auf T-Befestigungsplatte (H: 36 cm, B: 21 cm)

Diese Zählerplätze befinden sich nicht zwingend gesammelt in einem Technikraum: Befinden sich die bestehenden Zähler in den Stockwerken auf den Etagenfluren, können sie ebenfalls an ihrem aktuellen Standort durch Climkit-Zähler ersetzt werden. Der RS485-Bus wird dann von Etage zu Etage bis zum Gateway geführt.

Climkit-Zähler anstelle der bestehenden Zähler auf einem Etagenabsatz installiert

Option: Vorverdrahteter Einspeiseschrank

Climkit bietet einen vorverdrahteten Einspeiseschrank an, der es ermöglicht, am Netzeinspeisepunkt des Standorts alle für einen ZEV (Photovoltaik, Batterie und Ladestationen) erforderlichen Komponenten zusammenzufassen.

Er integriert:

  • den Netzanschluss (je nach Variante bis zu 160 A)
  • den EW/VNB-Zählerplatz
  • die Abgänge für Photovoltaik-Wechselrichter (≤ 30 kVA), AC-Batterie und Ladestationen
  • die privaten Haupt-, PV-, Batterie- und Ladestationszähler
  • die Climkit-Kommunikationsinfrastruktur (Gateway, Multi-Netz-4G-Router, PoE-Ethernet-Switch)

Montagefertig und von Climkit entwickelt, vereint er die gesamte Einspeise- und Kommunikationsinfrastruktur, die für die Integration der Lösungen erforderlich ist.

In der Schweiz mit Komponenten von Schneider Electric zusammengebaut, ist er in zwei Varianten erhältlich:

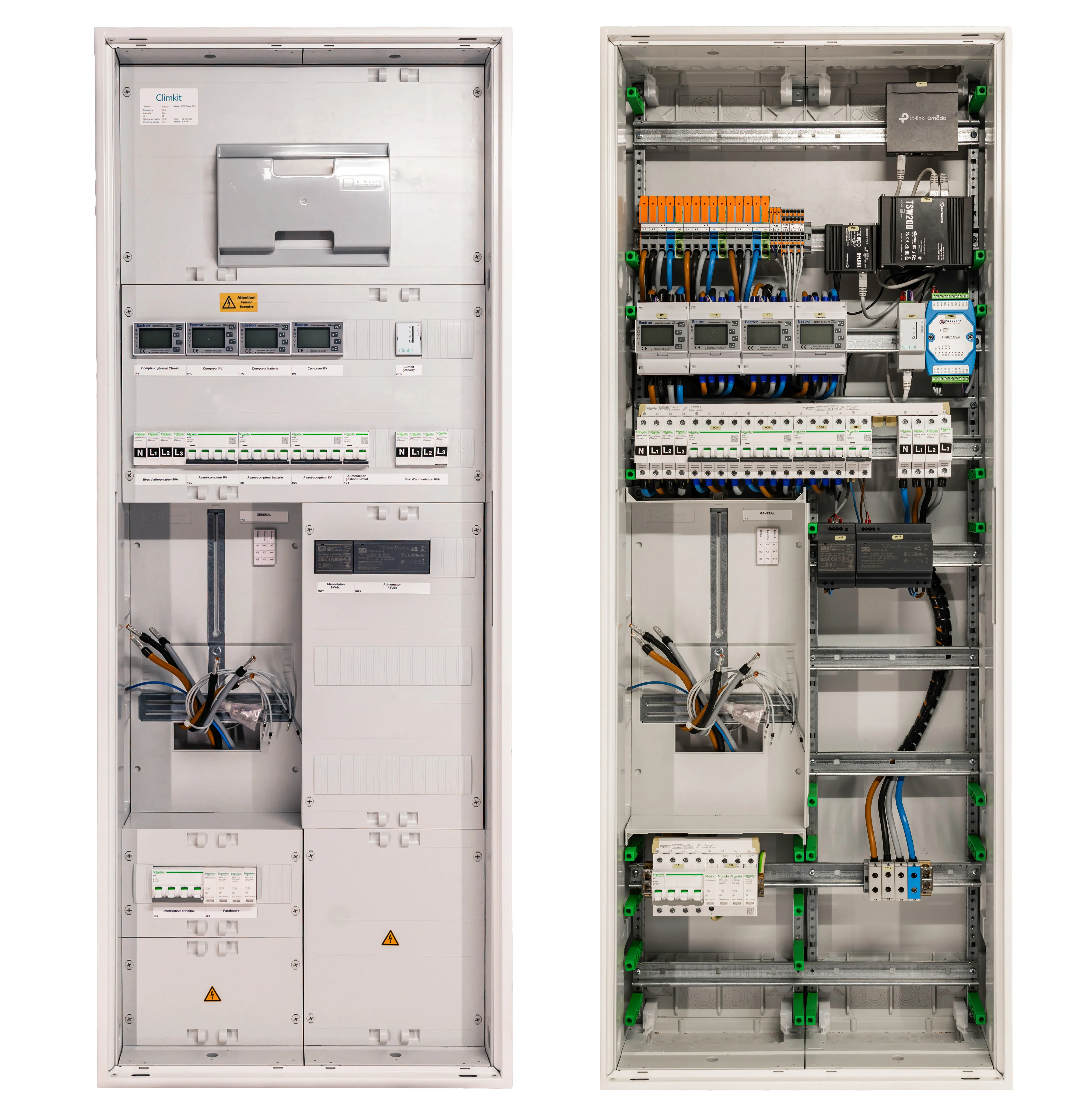

Variante bis 80 A (Direktmessung)

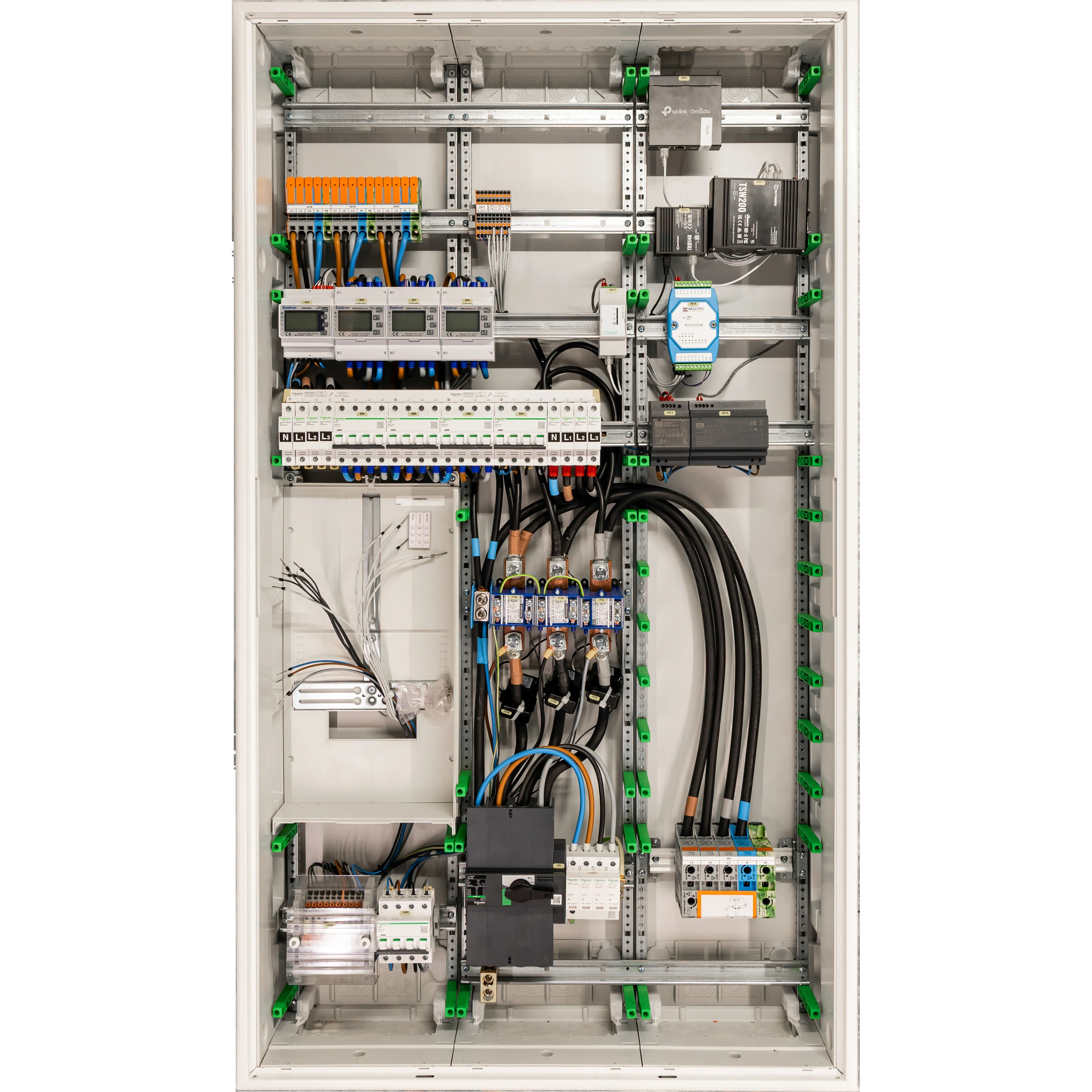

Variante bis 160 A (indirekte Messung mit Stromwandlern)

Variante mit Cloud-Gateway

Anstelle eines Climkit-Gateways kann ein virtuelles Gateway verwendet werden, das das MQTT-Protokoll nutzt, indem ein Router (LAN oder 4G) mit einem RS485-Ethernet-Konverter kombiniert wird.

Der Anschluss als Cloud-Gateway funktioniert ausschliesslich für das Auslesen und Erfassen von Modbus-Stromzählern. Jede andere Climkit-Managementlösung, wie z. B. Ladestationen oder die Erfassung von Heizungs- und Wasserzählern, erfordert die Installation eines physischen Climkit-Gateways.
Schema Cloud-Gateway mit 4G-Router
Schema mit LAN-Router

Optimierung und Speicherung der Energie

Ergänzend zur Messung und Rechnungsstellung ermöglicht Climkit die Erhöhung des Eigenverbrauchsanteils des vor Ort erzeugten Solarstroms, indem Verbraucher je nach Überschuss gesteuert werden (Warmwasser, Wärmepumpe, Ladestationen) und ein Batteriespeicher verwaltet wird.

Für die Planung dieser Funktionen beachten Sie bitte Optimierung und Speicherung der Energie planen.

2. Anschlussvarianten

Microgrid-Schema: Standort bestehend aus mehreren Gebäuden

Das Microgrid-Schema beschreibt einen Zusammenschluss (ZEV) mit folgenden Merkmalen:

  • Ein einziger Einspeisepunkt am öffentlichen Netz, ausgestattet mit einem EW/VNB-Einspeisezähler, der sich üblicherweise in einem separaten NSHV-Raum oder in einem der Gebäude des Standorts befindet.
  • Mehrere Gebäude, die an denselben Einspeisepunkt angeschlossen sind.
  • Mehrere Verbraucher (Wohnungen, Büros, Gemeinschaftsräume usw.), die jeweils mit einem individuellen Zähler verbunden sind.

Dieses Schema kommt insbesondere dann zur Anwendung, wenn die privaten Zähler auf verschiedene Punkte des Standorts verteilt sind. Für den Anschluss und das Auslesen der Zähler gibt es mehrere Varianten:

  • Installation eines Busses zwischen den Gebäuden, der über jeden Zähler bis zum zentralen Climkit-Gateway führt.
  • Installation eines Climkit-Gateways in jedem Gebäude, jeweils mit dem Internet verbunden für die Datenübertragung.
  • Empfohlen: Verbindung aller Gebäude über ein lokales IP-Netzwerk (RJ45-Verkabelung oder Glasfaser). Jede Zählerinstallation wird an einen RS485-Ethernet-Konverter angeschlossen, der seinerseits mit dem LAN-Netzwerk des Standorts verbunden ist. Diese Architektur ermöglicht eine effiziente Zentralisierung der Daten bei gleichzeitiger Flexibilität der Infrastruktur. (Siehe Schema unten.)

Diese letzte Variante wird empfohlen, da sie mehrere Vorteile bietet:

  • Erhöhte Zuverlässigkeit: Sie vermeidet Verbindungsprobleme im Zusammenhang mit dem physischen Bus zwischen Gebäuden, deren Diagnose und Behebung komplex sein können.
  • Geräteeinsparung: Es müssen nur ein einziges Gateway und ein einziger Router für das gesamte Areal installiert werden, was die Architektur vereinfacht und Kosten senkt.
Die maximale Länge einer Kupfer-Netzwerkverbindung mit Standard-RJ45-Stecker beträgt 100 m. Darüber hinaus ist der Einsatz von Glasfaser erforderlich. Der Climkit PoE-Switch verfügt über zwei SFP-Ports für den direkten Anschluss von Glasfasermodulen.

Microgrid-Schema mit virtuellem ZEV und mehreren Netzeinspeisungen

Das Microgrid-Schema mit virtuellem ZEV setzt sich zusammen aus:

  • Mehreren Einspeisepunkten am öffentlichen Netz, jeweils mit eigenem EW/VNB-Zähler
  • Mehreren miteinander verbundenen Gebäuden
  • Mehreren Verbrauchern (Wohnungen, Büros, Gemeinschaftsräume usw.), die entweder mit einem privaten Zähler oder einem EW/VNB-Zähler ausgestattet sind
  • Mehreren Photovoltaikanlagen, die über einen privaten Zähler oder einen EW/VNB-Zähler gemessen werden

Funktionsprinzip:

Der erzeugte Strom wird zwischen den Gebäuden geteilt. Die EW/VNB-Zähler werden virtuell zusammengefasst, um eine einzige Rechnung für den Netzbezug zu erstellen.

Die privaten Zähler werden direkt vom Climkit-Gateway ausgelesen, während das EW/VNB die Daten seiner Zähler an Climkit übermittelt. Alle Informationen werden auf der Climkit-Plattform zentralisiert.

Eine Batterie kann innerhalb des vZEV geteilt werden (siehe Optimierung und Speicherung der Energie planen).

Schema Einzelverbraucher

Dieses Schema gilt für Standorte mit:

  • Einem einzigen Einspeisepunkt am öffentlichen Netz
  • Einem einzigen Verbraucher
  • Einer einzigen Photovoltaikanlage

Anwendungsbeispiel: ein Einfamilienhaus oder ein Gewerbegebäude mit Photovoltaikanlage.

Es werden mindestens zwei Zähler installiert: ein Einspeisezähler in Serie mit dem EW/VNB-Zähler und ein PV-Produktionszähler.

Der Verbrauch muss nicht direkt gemessen werden: Er wird rechnerisch aus den Werten der beiden anderen Zähler ermittelt (Verbrauch = Produktion + Bezug bzw. - Einspeisung).

Variante Cloud-Gateway mit LAN-Router (oder 4G)

Die lokale Elektrizitätsgemeinschaft (LEG)

Eine LEG erfordert keine spezifische physische Verbindung zwischen dem Erzeuger und den Verbrauchern: Der vom Erzeuger gelieferte Solarstrom wird über das Netz des EW/VNB transportiert, und der Verbraucher bleibt weiterhin vollwertiger Kunde des EW/VNB. Der Stromaustausch innerhalb der LEG wird von den Zählern des EW/VNB gemessen.

In der Praxis gibt es zwei Szenarien. Der Erzeuger ist gleichzeitig Verbraucher (z. B. ein Unternehmen mit zwei Gebäuden in derselben Gemeinde): Es ist kein besonderes Management erforderlich. Der Vorteil zeigt sich direkt in einer Reduzierung der Stromrechnung. Erzeuger und Verbraucher sind unterschiedlich: Der Erzeuger kann Climkit beauftragen, den an den Verbraucher gelieferten Energieanteil in Rechnung zu stellen.

Eine Batterie kann innerhalb der LEG geteilt werden (siehe Optimierung und Speicherung der Energie planen).

3. Nächste Schritte
