Washaccess - Gemeinsamer Wäschereimanager

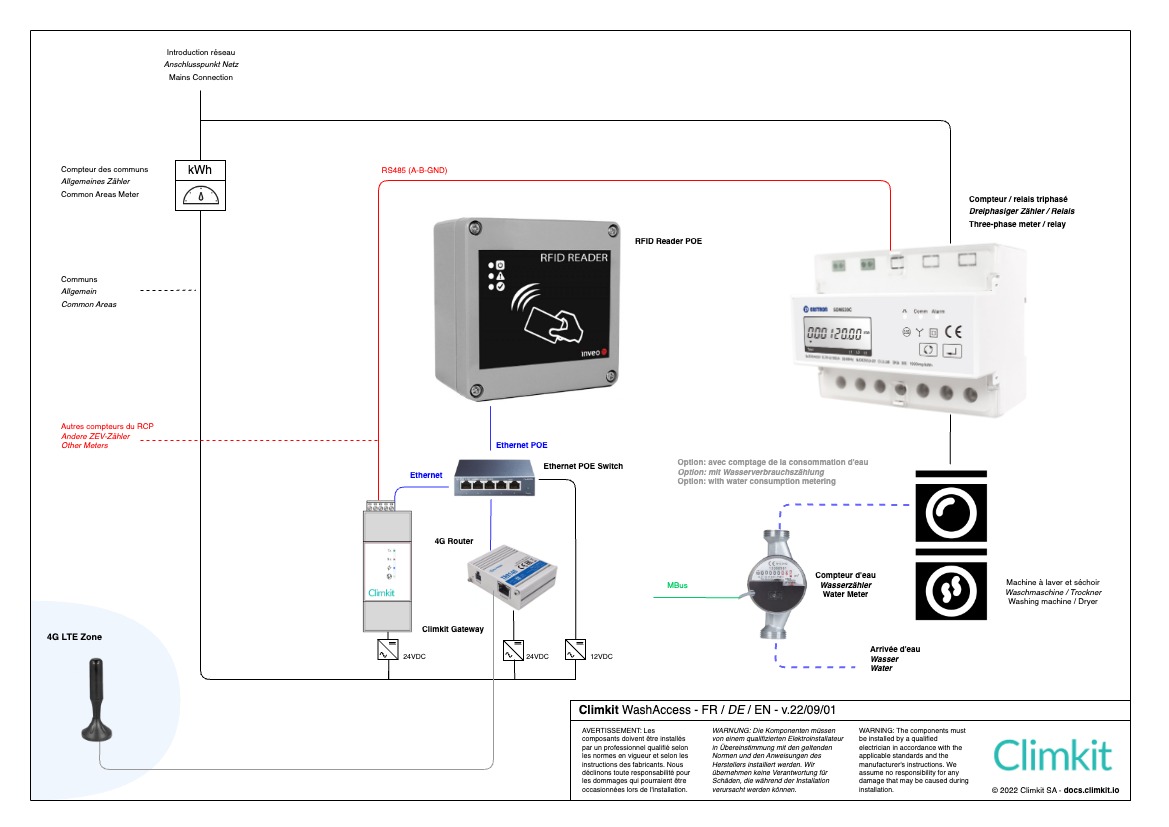

1. Anschlussplan

PDF herunterladen
Schema herunterladen und bearbeiten

2. Funktionsweise

Das System besteht aus der Kombination eines RFID-Lesers und eines Relaiszählers, mit dem der verbrauchte Strom gemessen und gleichzeitig eine Last (Waschmaschine oder komplette Waschsäule) geschaltet oder ausgeschaltet werden kann.

  • Ein Benutzer identifiziert sich mit einer Karte am RFID-Leser, der über Ethernet/IP mit dem Gateway verbunden ist.
  • Wenn die Karte gültig ist, schliesst das Relais bei Bestätigung der Karte und die Waschmaschine wird eingeschaltet.
  • Die Transaktion wird dann initiiert und der Zählerstand wird automatisch erfasst.
  • Der Benutzer kann die Transaktion beenden, indem er sich erneut mit seiner Karte anmeldet.

Zu diesem Zeitpunkt wird der Zählerstand erneut erfasst und die während der Transaktion verbrauchte Energie wird dem Konto des Benutzers gutgeschrieben.

RFID-Leser ansehen und Relais

Installationsbeispiele

Eine Waschsäule mit einem links an der Wand befestigten RFID-Leser:

Vollintegriertes Gehäuse für eine oder zwei Waschsäulen. Ideal für den Ersatz eines herkömmlichen Münzautomaten:
