Compteurs chauffage et eau

1. Compteurs thermiques et d'eau

Les compteurs thermiques et les compteurs d'eau s'installent directement sur une conduite.

Un compteur d'eau mesure le débit (m3) qui circule dans la conduite.

Un compteur thermique mesure le débit ainsi que la température d'entrée et la température de sortie du circuit, qu'il convertit ensuite en énergie (kWh).

Le calibre d'un compteur (DN) est déterminé par sa chambre de mesure et non par sa section de raccordement.

Ex. Un compteur DN20 a un filetage sur le compteur de 1", ce qui veut dire que le raccord qu’on visse dessus pour la conduite est de 3/4".


Les compteurs d'un même DN ont aussi la même longueur.

Tableau comparatif des DN

Calibre

Filetage compteur

Longueur

Débit

Filetage raccord vissé

DN 15

3/4"

110 mm

2,5 m3/h

1/2"

DN 20

1"

130 mm

4 m3/h

3/4"

DN 25

1 1/4"

260 mm

6,3 m3/h

1"

DN 32

1 1/2"

260 mm

10 m3/h

1 1/4"

DN 40

2"

300 mm

16 m3/h

1 1/2"

DN 50

2 1/2"

300 mm

25 m3/h

2"

Afin de communiquer avec le Gateway Climkit, tous les compteurs doivent être munis d'un module de communication MBus filaire.

Climkit fournit également des compteurs. Voir les modèles standards ci-dessous. Pour des commandes spéciales, écrire directement à info@climkit.io.

2. Compteurs thermiques pour chaleur ou froid

Compteur Integra Amtron S3U

  • A ultrasons (chaud et froid) à pile (durée de vie de 10 ans)
  • Pas d’usure ou autre problème comme avec les versions mécaniques.
  • Utilisé pour les appartements principalement.
  • Normalement utilisé en DN15 ou DN20. Également disponible en DN25.

Modèles pour la chaleur (DN15 et DN20)
  • AMTRON S3U_15_1.5_110_G3/4_BM_h – 97154
  • AMTRON S3U_20_2.5_130_G1_BM_h - 97155

Modèles pour la chaleur et le froid (DN15 et DN20)

Ces compteurs ont deux index (kWh chaud et kWh froid).

Ils s’incrémentent respectivement selon si la différence de température entre les deux sondes est positive ou négative.

  • AMTRON S3U_15_1.5_110_G3/4_BM_hc – 97174
  • AMTRON S3U_20_2.5_130_G1_BM_hc - 97175

Modèles pour le froid (DN15 et DN20)
  • AMTRON S3U_15_1.5_110_G3/4_BM_c – 97190
  • AMTRON S3U_20_2.5_130_G1_BM_c - 97191

LIENS UTILES :
Fiche technique: AMTRON S3U
Guide d'installation : AMTRON S3U

DN25 ou supérieur

Pour les DN32 ou supérieur, prendre le Sonic D.

Le Sonic D est alimenté en 230V (sans pile).

Généralement utilisé pour la mesure en sortie de chaudière, dans les sous-stations de CAD et pour la production d'ECS.

Modèle précis à discuter à la commande.

LIENS UTILES:
Fiche technique : compteur Amtron Sonic D
Guide de montage : Amtron Sonic D

3. Compteurs d'eau chaude (ECS) ou froide (EF)

Les compteurs d'ECS et d'EF sont les mêmes.

Compteur d'eau à montage apparent (DN15 et DN20)

  • SAPHIR Modularis ETW 15 1.5_110_G3/4 BM – 95148
  • SAPHIR Modularis ETW 20 2.5_130_G1 BM – 95149

Compteur d'eau à Koax pour montage encastré

  • SAPHIR Modularis MTW IE koax 1.5 BM – 95142

Accessoires disponibles : rallonge (si trop loin du mur) et rosace de garniture

Exemple de système de montage pour compteur encastrable:

LIENS UTILES:
Fiche technique : compteur Saphir Modularis
Guide de montage : Saphir Modularis apparent
Guide de montage : Saphir Modularis Koax intégré

Compteur d'eau DN25 ou supérieur

Pour les DN25 ou supérieur, prendre le PMK-aquabasic

Idéal pour les gros débits comme l’arrosage.

Attention 3 types selon montage :

  • Horizontal
  • Vertical descendant
  • Vertical ascendant

Livré avec kit de raccords vissés et module de communication MBus.

4. Convertisseur MBus

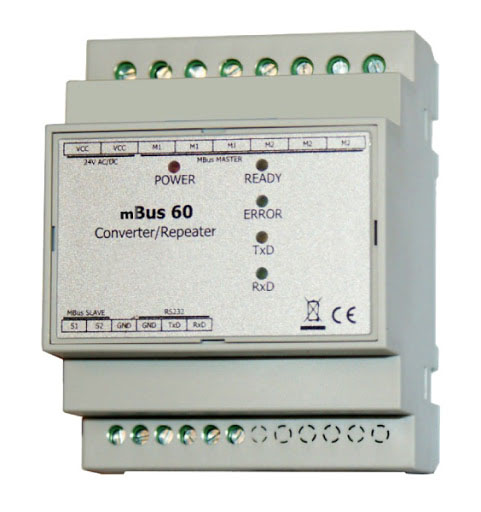

Le convertisseur MBus-RS485 permet de raccorder les compteurs MBus sur le Gateway Climkit.

Comment avons-nous fait ?

Convertisseur MBus-RS485
