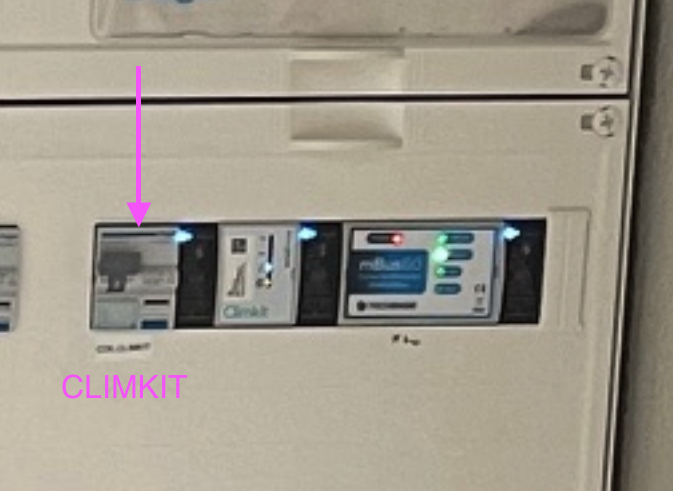

Gateway Climkit

Le Gateway Climkit est fourni avec son alimentation 24V DC sur rail DIN et se raccorde via l'entrée + et - sur le dessus du Gateway.

Il est connecté au réseau via le port Ethernet.

L'entrée RS485 A B SG permet d'y connecter les compteurs électriques et autres appareils compatibles Modbus (convertisseur RS485-Mbus, module 8-relais WP8025 etc.).

Largeur du Gateway: 2 modules DIN.

LED indicatrices

Quatre LED sur la face avant indiquent le statut du Gateway :

  • "Éclair" allumé bleu : le Gateway est correctement alimenté.
  • "Globe terrestre" clignote jaune : le Gateway a booté correctement mais n'est pas connecté ni à internet ni au serveur Climkit.
  • "Globe terrestre" allumé jaune : le Gateway a booté correctement et la connexion internet est établie.
  • Tx et Rx clignotent : le Gateway est en train de communiquer avec les appareils connectés en RS485.

Configuration et mise en service

Voir Mise en service -> Ajouter un gateway Climkit à un site
