Relè e controrelè

Leah Aggiornato da Leah

1. Modulo a 8 relè WP8025

Il modulo a 8 relè WP8025 viene fornito con un alimentatore per guida DIN da 24 V CC ed è collegato al gateway Climkit tramite RS485-Modbus (come i contatori elettrici).

Dispone di 8 relè che possono essere utilizzati per controllare dispositivi come scaldabagno, pompa di calore, pompa per piscina ecc.

I contatti a potenziale zero (ad es. SG-ready della pompa di calore) possono essere collegati direttamente a un relè del modulo.

Nel caso di uno scaldabagno, i relè del modulo controllano i relè di controllo (contattore) che a loro volta accendono lo scaldabagno.

È possibile collegare una resistenza bollitore trifase con un relè indipendente per fase per consentire la commutazione a stadi e massimizzare l'autoconsumo anche in caso di bassa produzione fotovoltaica.

Se 8 relè non sono sufficienti, è possibile collegare più moduli al Gateway.

Fornito con alimentatore da guida DIN 24VDC.

Interruttore a 3 posizioni

Si consiglia di installare un interruttore a 3 posizioni tra il modulo relè e il dispositivo da controllare per poterlo accendere manualmente.

Posizioni:

  • Alto (I): Automatico controllato dal modulo relè e dal sistema di ottimizzazione
  • Centrale (0): Arresto forzato
  • Giù (II): marcia forzata

Tipo di modello: Hager SFB116

2. Contatori relè

I contatori a relè sono dispositivi che sono sia un contatore di energia che un interruttore per l'accensione o lo spegnimento di un carico.

Climkit propone due possibili tipologie a seconda delle esigenze.

Eastron SDM530C

L'SDM530C è un relè contatore trifase (max 100A) connesso in RS485 Modbus.

Si collega al bus RS485 del Gateway. Questo è il modello utilizzato di default con la soluzione Washaccess .

Shelly 13:00

Lo Shelly 1PM è un misuratore a relè monofase (max 16A).

Viene generalmente utilizzato per controllare l'accensione e lo spegnimento di una presa T13 o T23 in cui si inserisce facilmente.

Si collega tramite WLAN (WIFI).

Questo è il modello utilizzato di default con la soluzione Ebike .

Esempio di collegamento di una cassetta derivata ad una presa con LED che indica quando il relè è attivo.

Shelly 4PM

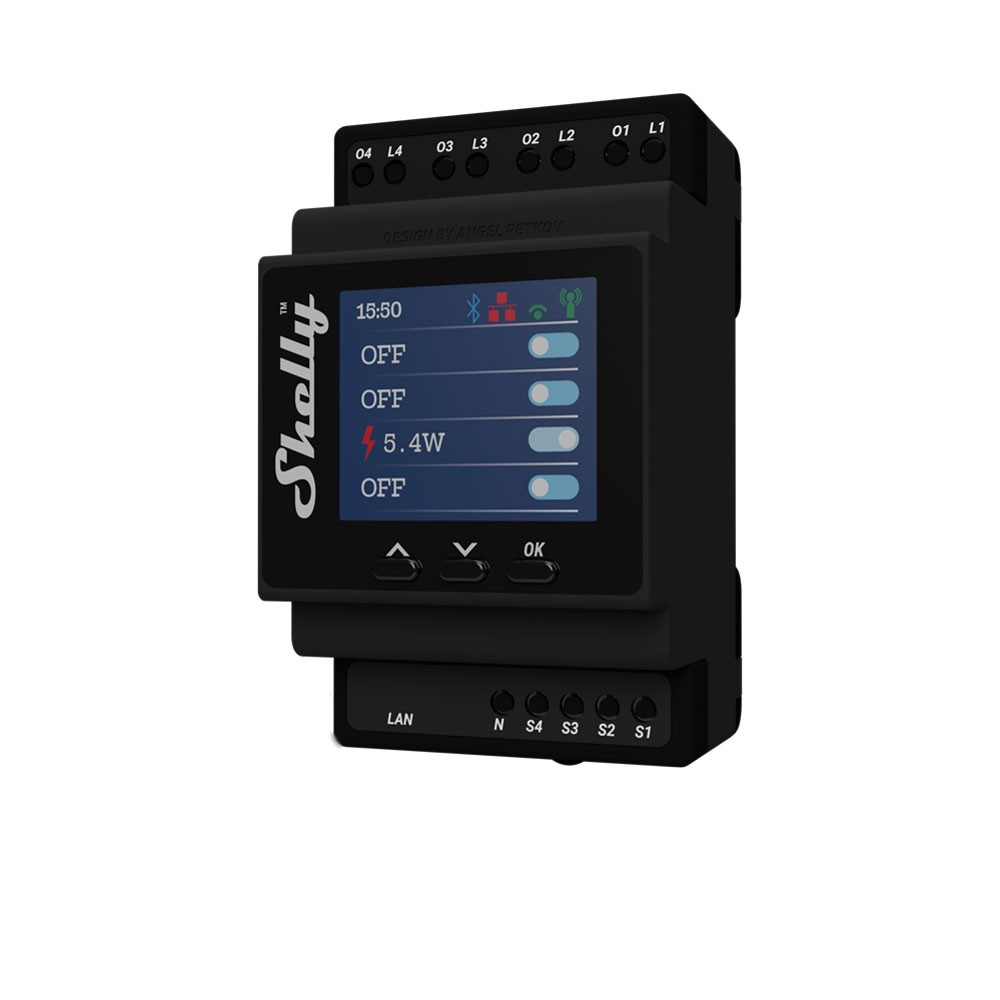

Lo switch per guida DIN Shelly Pro 4PM ha 4 relè (max 16 A ciascuno) e si collega tramite Ethernet o WiFi.

È possibile attivare o disattivare manualmente i relè tramite la sua interfaccia.

Può essere utilizzato per la soluzione Ebike (max 4 prese) o Washaccess purché si utilizzi una lavatrice monofase.
