Community - Conteggio elettrico - RCP
Esistono diversi modi di collegamento dei contatori elettrici e di comunicazione a seconda del numero di consumatori e di edifici di un sito.
1. Community - Un'introduzione e diversi consumatori
Installazione in raggruppamento di consumatori (RCP) con 1 solo punto di introduzione alla rete, diversi consumatori (appartamenti, uffici, spazi comuni, ecc.) e un impianto fotovoltaico.
Esempio: un edificio residenziale con 3 appartamenti e 1 contatore per le parti comuni:
Community con Gateway Climkit

Community con Cloud Gateway e Router 4G

Community con Cloud Gateway e Router LAN

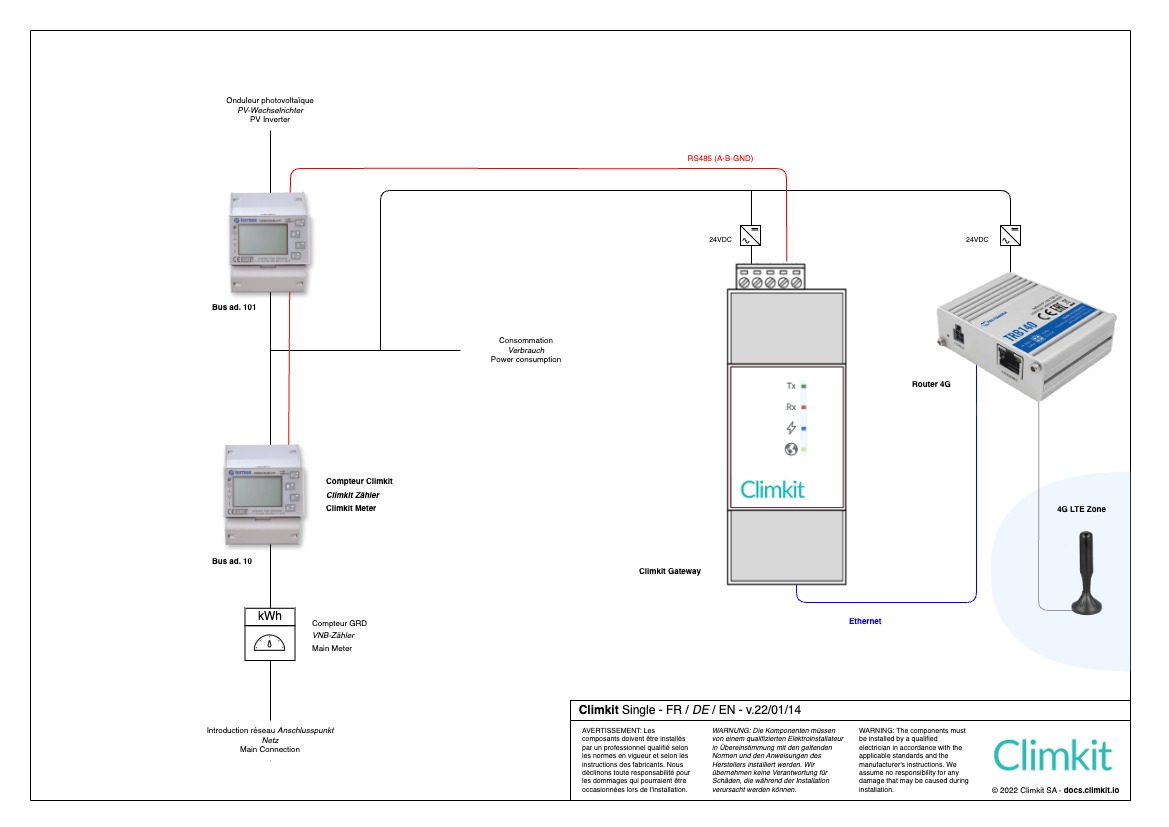

2. Single - Un consumatore unico
Installazione con 1 solo punto di introduzione alla rete, 1 solo consumatore e un impianto fotovoltaico.
Secondo questo schema, il consumo viene dedotto. È anche possibile misurare il consumo e la produzione. Questo modello è ad esempio utilizzato nel caso di una abitazione unifamiliare.
Single con Gateway Climkit

Single con Cloud Gateway e router LAN (o 4G)

3. Microgrid - Un'introduzione rete e diversi edifici
Installazione con 1 solo punto di introduzione, diversi consumatori e diversi edifici.
Questo schema è da prevedere quando i contatori si trovano in luoghi diversi del sito e non è possibile collegarli tutti alla stessa rete bus. In tal caso, un Gateway e una connessione internet (LAN o router 4G) sono installati in ogni edificio.
È anche possibile installare un solo Gateway Climkit e dei convertitori RS485-Ethernet nei diversi edifici.

4. Microgrid - Diverse introduzioni rete e conteggio virtuale (RCP virtuale)
Installazione con diverse introduzioni e utilizzo della rete per la distribuzione dell'elettricità prodotta tra gli edifici. Un conteggio virtuale che somma i contatori GRD è stabilito dal GRD per emettere una fattura unica.
Climkit recupera i dati dei contatori GRD dal Datahub del GRD. I contatori privati Climkit utilizzati per il conteggio dei consumatori (appartamenti, spazi comuni, ecc.) vengono letti dal Gateway Cloud e dal router 4G.
Tutti i dati sono poi visualizzabili dalla piattaforma Climkit.

Esempio di quadri elettrici
Quadro con 7 contatori Climkit per appartamenti e spazi comuni e un contatore GRD di introduzione:

Contatori Climkit per appartamenti e spazi comuni (quadro a sinistra) e contatori GRD di introduzione con partenza dall'impianto fotovoltaico (quadro a destra):

Quadro con installazione dei contatori Climkit sulle placche contatori esistenti:
