RS485-TCP/IP Ethernet-Wandler

ModbusTCP

Wenn Modbus-Stromzähler direkt vom LAN- oder 4G-Router des Herstellers Teltonika ausgelesen werden, wird ein RS485-Ethernet-Konverter vom Typ Protoss-PE11 verwendet.

Da die Modbus-Kommunikation hauptsächlich über ein IP/TCP-Netzwerk erfolgt, spricht man von ModbusTCP, im Gegensatz zu Modbus RTU, das einfach über einen RS485-Bus läuft.

Der RS485-Ethernet-Konverter kann auch an das Climkit Gateway angeschlossen werden. Je nach Projektkonfiguration können auch mehrere Konverter gleichzeitig eingesetzt werden.

Standardmäßig wird das Gerät konfiguriert und einsatzbereit mit dem Climkit Router geliefert.

Standardparameter:

Statische IP-Adresse: 192.168.2.10

RS485-Bus-Einstellungen:

  • Baudrate: 9600
  • Parität: None
  • Data Size: 8
  • Stop Bits: 1

Wenn das Gerät zurückgesetzt wurde, befindet es sich wieder im DHCP-Modus, d.h. der Router weist ihm zufällig eine neue IP-Adresse zu. Diese Adresse finden Sie in der Router-Konfiguration.

Der Konverter kann über sein internes Webportal konfiguriert werden, das direkt über seine IP-Adresse in einem Browser zugänglich ist. Login admin/admin.

Hier ist die Standardkonfiguration, die von Climkit verwendet wird:

Konfiguration mit USR-DR302 Konverter

Das Modell USR-DR302 ist eine Alternative zum Protoss-PE11 und wurde von Climkit bis 2024 verwendet.

Standardeinstellungen. Verbinden Sie sich mit der IP-Adresse 192.168.0.7:

Wählen Sie unter IP Type DHCP oder Static IP:

RS485-Bus-Einstellungen:

  • Baudrate: 9600
  • Parität: None
  • Data Size: 8
  • Stop Bits: 1
  • Local port: 502
  • Work mode: TCP Server

Modbus TCP aktivieren:

Um den Benutzernamen und das Passwort für den Zugriff auf die Web-Schnittstelle zu ändern:

Mbus via TCP

Der Konverter kann auch zum Auslesen von MBus-Geräten über einen RS485-MBus-Konverter verwendet werden.

Die Einstellungen sind dieselben wie oben, mit Ausnahme von:

  • Baudrate: 2400
  • Parity: EVEN
  • Protocol: None
Achtung, falls Modbus- und MBus-Geräte über TCP ausgelesen werden müssen, sind zwei RS485-Ethernet-Konverter zu verwenden, einer für Modbus und der andere für MBus. Siehe Prinzipschema.

Konfiguration mit USR-DR302 Konverter

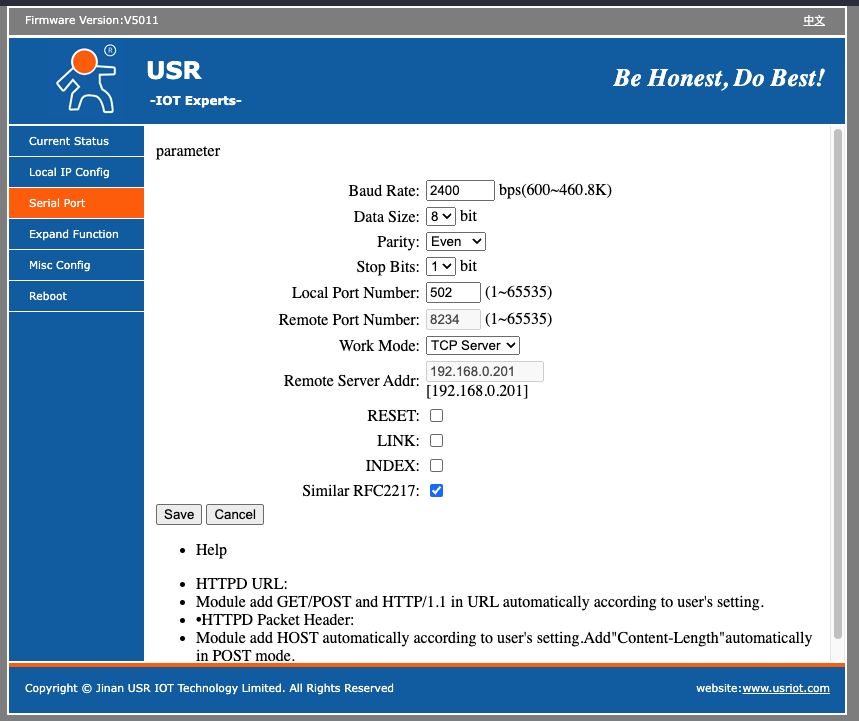

Die Einstellungen sind dieselben wie oben, mit Ausnahme von:

  • Baudrate: 2400
  • Data Size: 8
  • Parity: EVEN
  • Stop Bits: 1
  • Port: 502
  • Work Mode: TCP Server

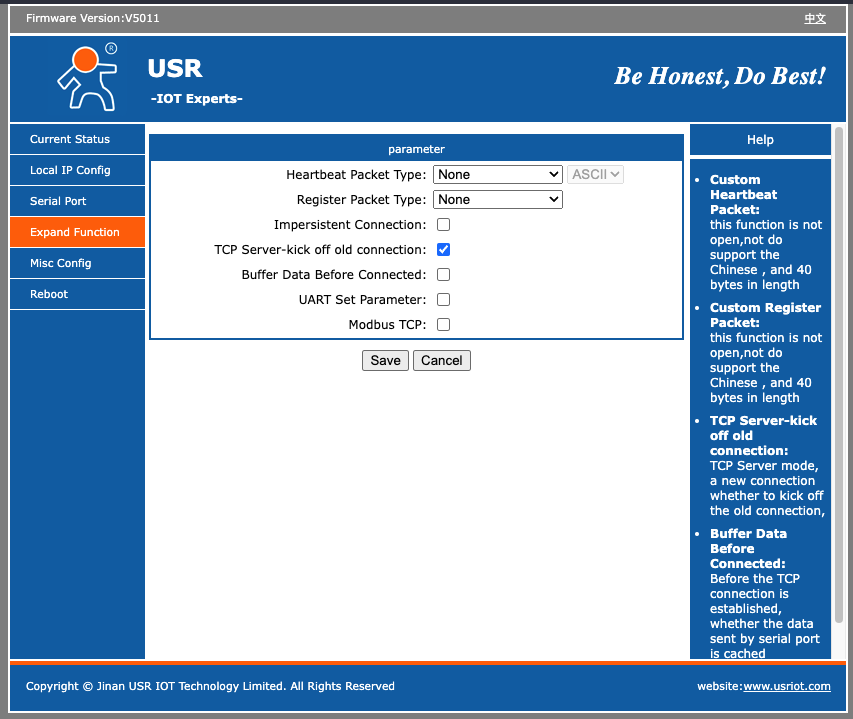

Modbus TCP deaktivieren:
