EBike - Aufladen von Elektrofahrrädern

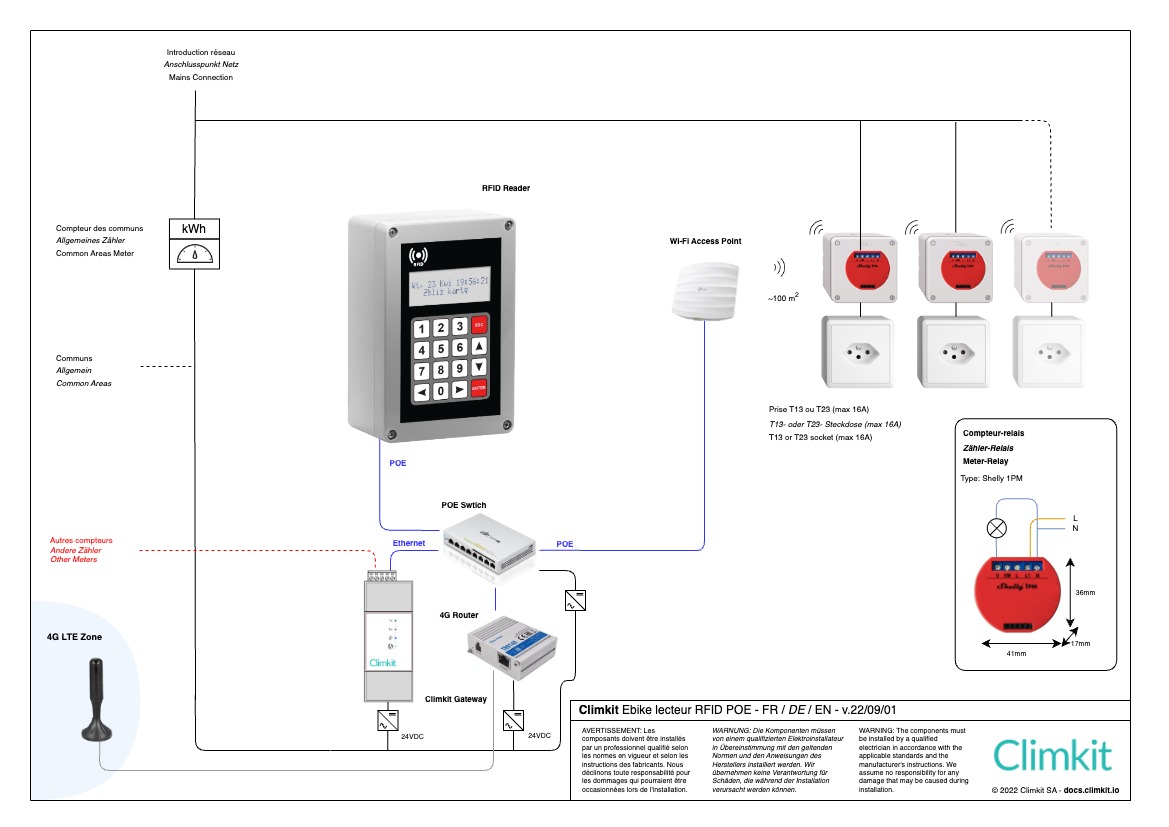

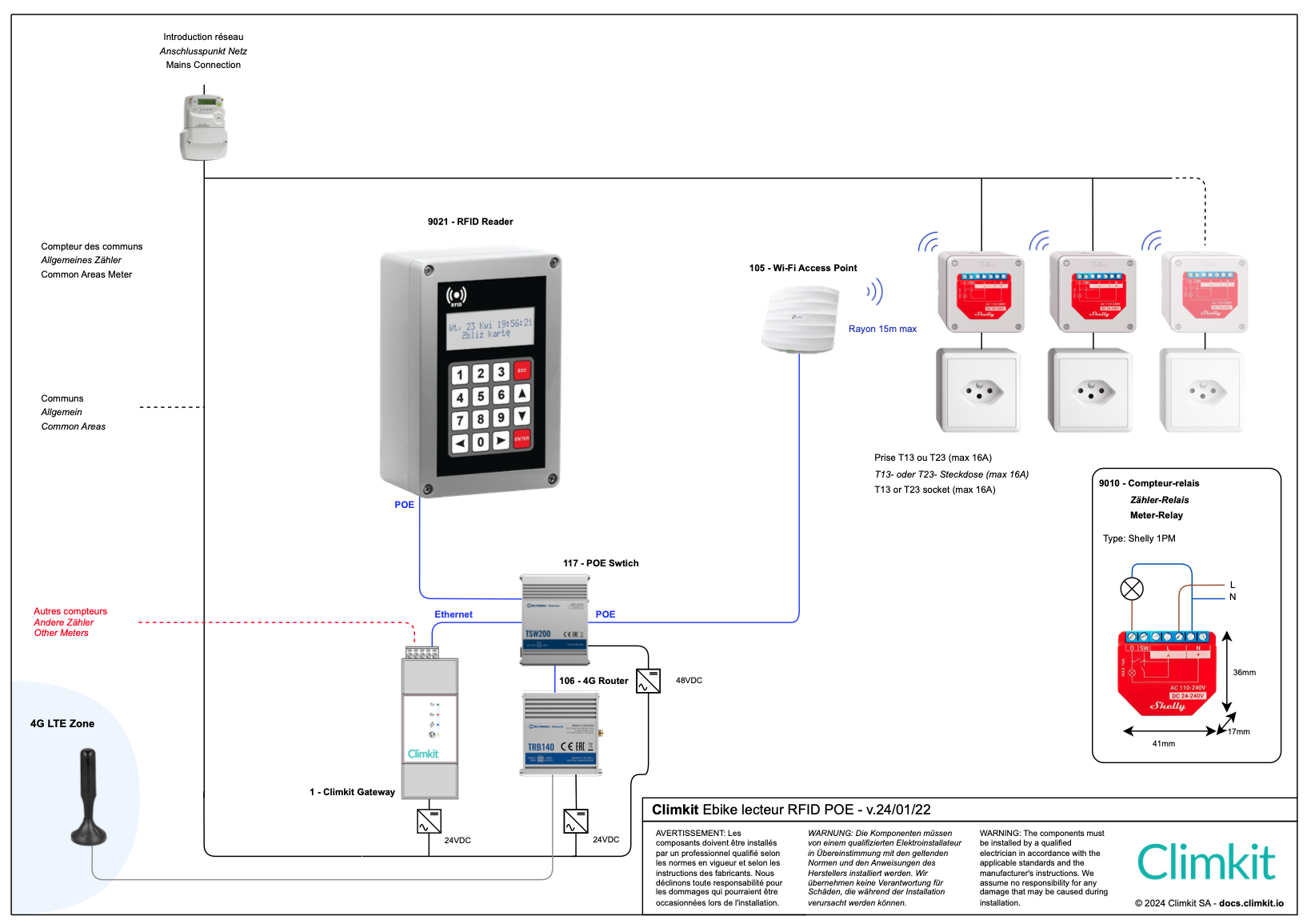

1. Anschlussdiagramm

PDF herunterladen
Diagramm herunterladen und bearbeiten

2. Funktion

Das System besteht aus der Kombination eines RFID-Lesers und eines oder mehrere Zähler-Relais, die es ermöglichen, die verbrauchte Energie zu messen und gleichzeitig eine Ladung über eine angeschlossene Steckdose zu aktivieren oder zu deaktivieren.

  • Der Leser mit numerischer Tastatur erlaubt dem Benutzer, eine Steckdose auszuwählen, die aktiviert werden soll.
  • Ein Benutzer identifiziert sich mit einem Badge am RFID-Leser und wählt die Nummer der Steckdose aus, die aktiviert werden soll.
  • Wenn der Badge gültig ist und die eingegebene Steckdosenummer existiert, schließt sich das entsprechende Relais und aktiviert die Steckdose.
  • Die Transaktion wird dann eingeleitet und der Zähler wird automatisch abgelesen.
  • Der Benutzer kann die Transaktion abschließen, indem er erneut mit dem Badge scannt und die Nummer der Steckdose eingibt.

Zu diesem Zeitpunkt wird der Zähler erneut abgelesen und die während der Transaktion verbrauchte Energie wird auf dem Konto des Benutzers erfasst.

Siehe RFID-Leser und Relais
