EBike - Recharge vélos électriques

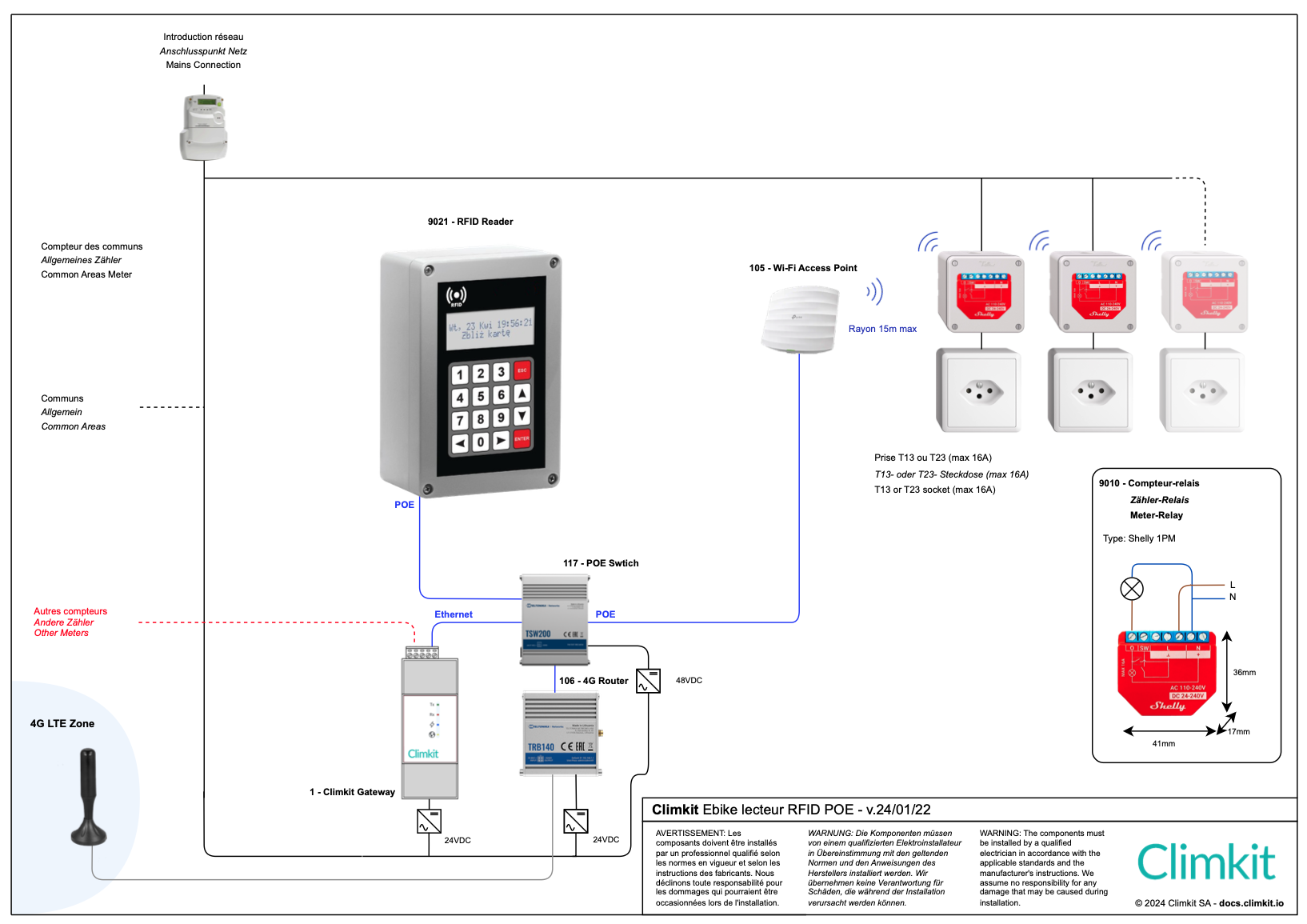

1. Schéma de raccordement
2. Fonctionnement
Le système consiste en la combinaison d'un lecteur RFID et d'un ou plusieurs compteur-relais qui permettent de mesurer l'énergie consommée tout en enclenchant ou déclenchant une charge via une prise électrique connectée.
- Le lecteur avec clavier numérique permet à l'utilisateur de sélectionner une prise à enclencher.
- Un utilisateur s'identifie avec un badge au lecteur RFID et choisit le numéro de la prise à enclencher.
- Si le badge est valide et le numéro de prise inséré existe, le relais correspondant se ferme permettant l'enclenchement de la prise.
- La transaction est alors initiée et le compteur est automatiquement relevé.
- L'utilisateur peut terminer la transaction en badgant à nouveau et en entrant le numéro de la prise.
A ce moment, le compteur est relevé une nouvelle fois et l'énergie consommée durant la transaction est enregistrée sur le compte de l'utilisateur.
