Gateway und Kommunikation

Das Climkit Gateway ist die zentrale Kommunikationsschnittstelle für alle Climkit-Lösungen.

Die verschiedenen Geräte werden über eine serielle Schnittstelle (RS485-Modbus oder MBus) oder über ein IP-Netzwerk (Ethernet oder Wi-Fi) an das Gateway angeschlossen.

Im Allgemeinen ist ein einziges Gateway pro Gebäude ausreichend. Bei sehr großen Standorten mit mehreren Gebäuden und wenn die verschiedenen elektrischen Räume nicht über eine Busschnittstelle oder ein IP-Netzwerk miteinander verbunden werden können, werden mehrere Gateways installiert.

1. Allgemeine Anschlussoptionen

Die wichtigsten Geräte, die an das Gateway angeschlossen werden, sind:

  • Zähler (RS485-Modbus und MBus)
  • Ladestationen für Elektrofahrzeuge (Ethernet oder Wi-Fi)
  • RFID-Lesegeräte (Ethernet)
  • Relais und andere Steuermodule (RS485-Modbus, Ethernet oder Wi-Fi)

Das folgende Schema zeigt die verschiedenen anschließbaren Elemente an das Climkit Gateway.

PDF herunterladen

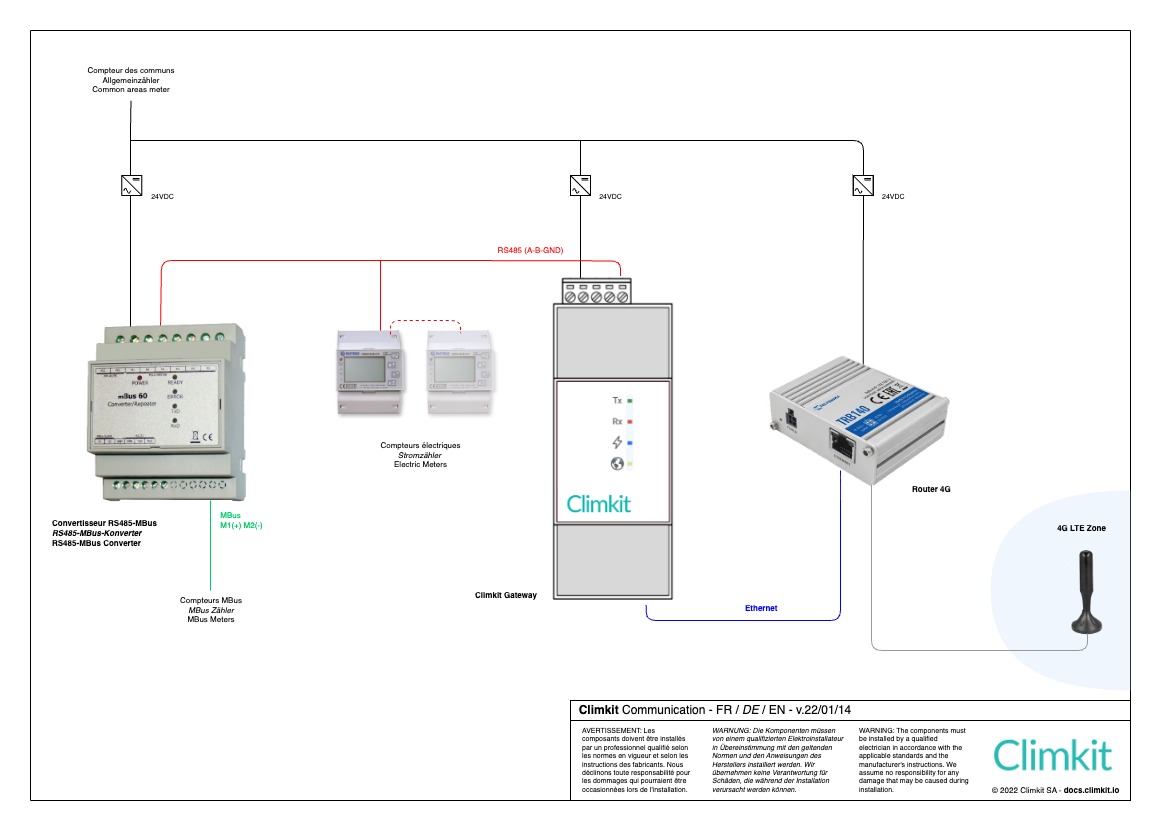

2. Anschluss des Gateways und der Zähler

Das Gateway wird über den 4G-Router oder über eine lokale Internetverbindung, falls verfügbar, mit dem Internet verbunden.

Der RS485-Port ermöglicht den direkten Anschluss von RS485-Modbus-Stromzählern.

Ein RS485-MBus-Konverter ermöglicht den Anschluss von Heizungs- und Wasserzählern mit dem MBus-Kommunikationsprotokoll.

PDF herunterladen
Schema herunterladen und bearbeiten

Anschluss des RS485-MBus-Konverters

PDF herunterladen
Schema herunterladen und bearbeiten

3. Anschluss des Cloud Gateways

In einigen Fällen kann auf ein Gateway verzichtet werden, indem ein 4G-Router oder ein LAN-Router und ein RS485/Ethernet-Konverter installiert werden.

Diese Konfiguration ist derzeit nur für das Auslesen von Stromzählern möglich, die über das Modbus-Protokoll kommunizieren.

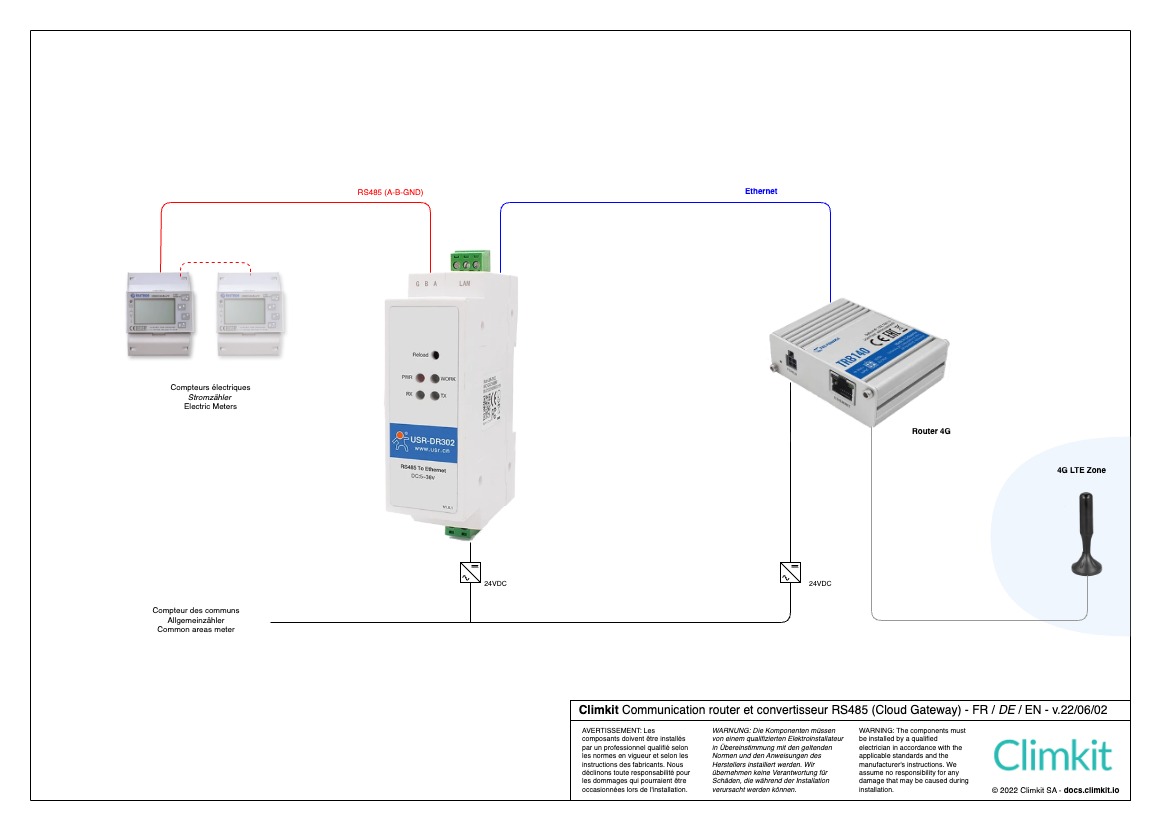

Cloud Gateway mit 4G-Router

PDF herunterladen
Schema herunterladen und bearbeiten

Cloud Gateway mit LAN-Router

PDF herunterladen
Schema herunterladen und bearbeiten

4. Modbus TCP / MBus TCP-Kommunikation

Climkit Gateway mit RS485-Ethernet-Konverter

Es ist auch möglich, Zähler mit dem Climkit Gateway auszulesen, indem ein RS485-Ethernet-Konverter mit dem Modbus TCP-Protokoll verwendet wird.

PDF herunterladen
Schema herunterladen und bearbeiten

Auslesen von MBus-Zählern über den RS485-Ethernet-Konverter

Es ist auch möglich, Heizungs- und Wasserzähler (MBus) mit dem Climkit Gateway auszulesen, indem ein RS485-Ethernet-Konverter verwendet wird.

PDF herunterladen
Schema herunterladen und bearbeiten
